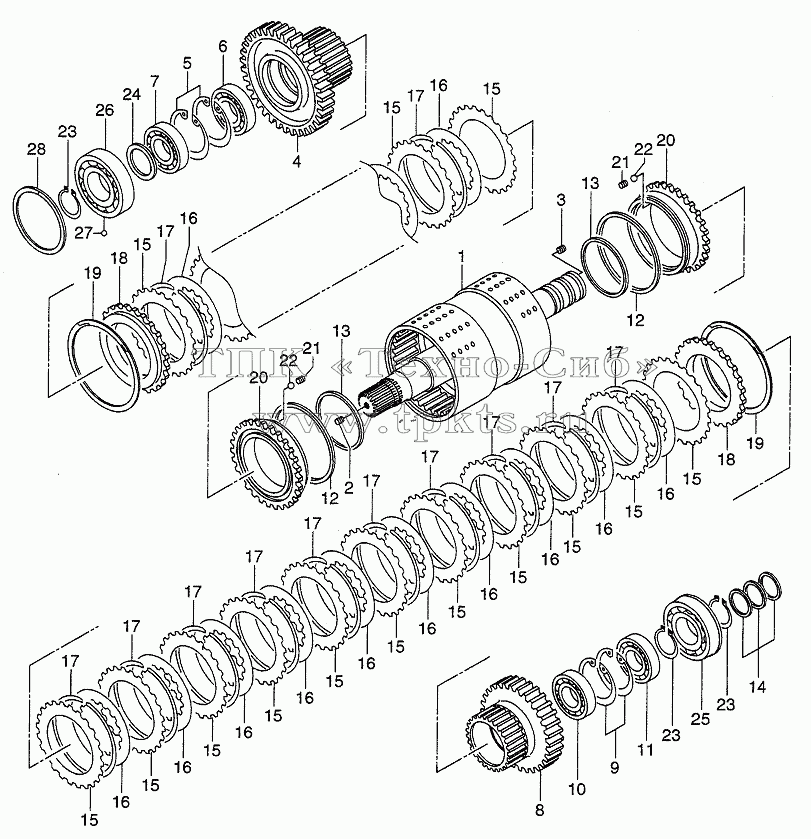

Каталоги запасных частей к спецтехнике Hitachi LX190-7/LX230-7 CLUTCH (1ST & 2ND)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
18
18
19
19
20
20
20
21
21
22
22
23
23
23
24
25
26
27
28
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
16772-50232 |
|
SHAFT&DRUM |
В корзину
|
| 2 |
16502-52981 |
|
ORIFICE |
В корзину
|
| 3 |
14813-82351 |
|
PLUG |
В корзину
|
| 4 |
16792-52141 |
|
GEAR |
В корзину
|
| 5 |
02110-00095 |
|
RING, SNAP |
В корзину
|
| 6 |
03001-06012 |
|
BEARING |
В корзину
|
| 7 |
03011-06012 |
|
BEARING |
В корзину
|
| 8 |
16772-52101 |
|
GEAR |
В корзину
|
| 9 |
02110-00090 |
|
RING, SNAP |
В корзину
|
| 10 |
03001-06011 |
|
BEARING |
В корзину
|
| 11 |
03011-06011 |
|
BEARING |
В корзину
|
| 12 |
16422-53701 |
|
RING, SEAL |
В корзину
|
| 13 |
16422-53741 |
|
RING, SEAL |
В корзину
|
| 14 |
16772-52951 |
|
RING, SEAL |
В корзину
|
| 15 |
16422-52271 |
|
PLATE |
В корзину
|
| 16 |
16422-52281 |
|
PLATE |
В корзину
|
| 17 |
16422-52712 |
|
SPRING |
В корзину
|
| 18 |
16422-52351 |
|
PLATE, END |
В корзину
|
| 19 |
16832-53031 |
|
RING, SNAP |
В корзину
|
| 20 |
16422-50372 |
|
PISTON ASSY |
В корзину
|
| 20 |
16422-53692 |
|
PISTON |
В корзину
|
| 21 |
16422-53161 |
|
SEAT, VALVE |
В корзину
|
| 22 |
03190-00006 |
|
BALL |
В корзину
|
| 23 |
02100-00055 |
|
RING, SNAP |
В корзину
|
| 24 |
16762-52511 |
|
SPACER |
В корзину
|
| 25 |
16762-52681 |
|
BEARING |
В корзину
|
| 26 |
16762-52691 |
|
BEARING |
В корзину
|
| 27 |
03190-00006 |
|
BALL |
В корзину
|
| 28 |
16772-52581 |
|
RING, SNAP |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
