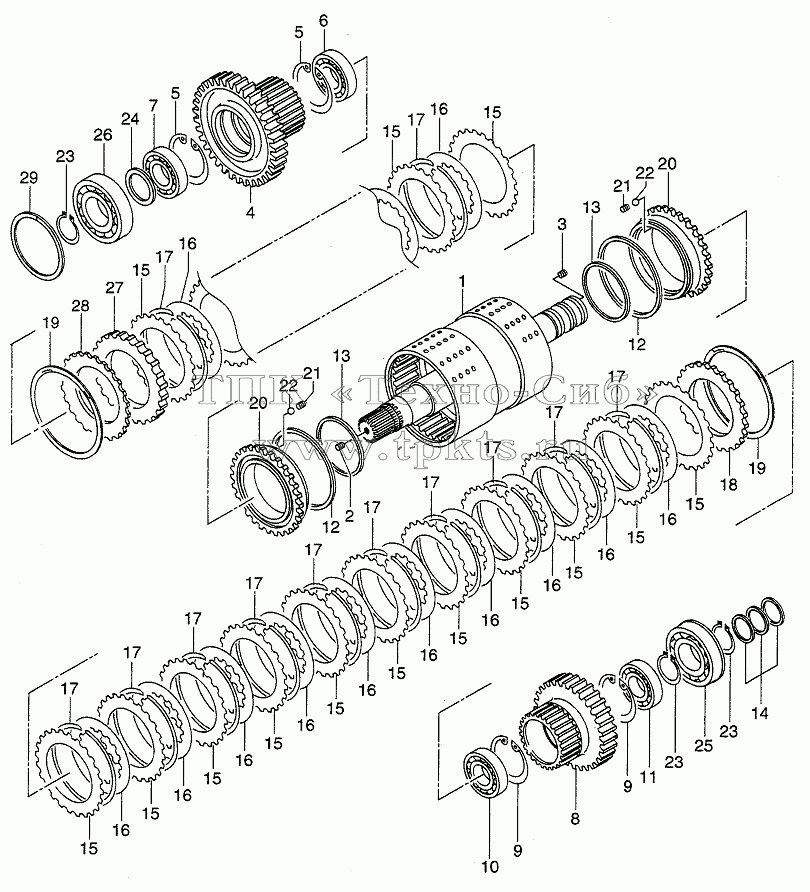

Каталоги запасных частей к спецтехнике Hitachi LX190-7/LX230-7 CLUTCH (3RD & 4TH)
1
2
3
4
5
5
6
7
8
9
9
10
11
12
12
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
18
19
19
20
20
20
21
21
22
22
23
23
23
24
25
26
27
28
29
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
1 |
16792-50221 |
|
SHAFT&DRUM |
В корзину
|
2 |
16662-52671 |
|
ORIFICE |
В корзину
|
3 |
14813-82351 |
|
PLUG |
В корзину
|
4 |
16792-52181 |
|
GEAR |
В корзину
|
5 |
02110-00095 |
|
RING, SNAP |
В корзину
|
6 |
03001-06012 |
|
BEARING |
В корзину
|
7 |
03011-06012 |
|
BEARING |
В корзину
|
8 |
16772-52101 |
|
GEAR |
В корзину
|
9 |
02110-00090 |
|
RING, SNAP |
В корзину
|
10 |
03001-06011 |
|
BEARING |
В корзину
|
11 |
03011-06011 |
|
BEARING |
В корзину
|
12 |
16422-53701 |
|
RING, SEAL |
В корзину
|
13 |
16422-53741 |
|
RING, SEAL |
В корзину
|
14 |
16772-52951 |
|
RING, SEAL |
В корзину
|
15 |
16422-52271 |
|
PLATE |
В корзину
|
16 |
16422-52281 |
|
PLATE |
В корзину
|
17 |
16422-52712 |
|
SPRING |
В корзину
|
18 |
16422-52351 |
|
PLATE, END |
В корзину
|
19 |
16832-53031 |
|
RING, SNAP |
В корзину
|
20 |
16422-50372 |
|
PISTON ASSY |
В корзину
|
20 |
16422-53692 |
|
PISTON |
В корзину
|
21 |
16422-53161 |
|
SEAT, VALVE |
В корзину
|
22 |
03190-00006 |
|
BALL |
В корзину
|
23 |
02100-00055 |
|
RING, SNAP |
В корзину
|
24 |
16762-52511 |
|
SPACER |
В корзину
|
25 |
03007-06311 |
|
BEARING |
В корзину
|
26 |
16762-52701 |
|
BEARING |
В корзину
|
27 |
16792-52041 |
|
PLATE, END |
В корзину
|
28 |
16762-53062 |
|
SPRING, BELLEVILLE |
В корзину
|
29 |
16772-52581 |
|
RING, SNAP |
В корзину
|
