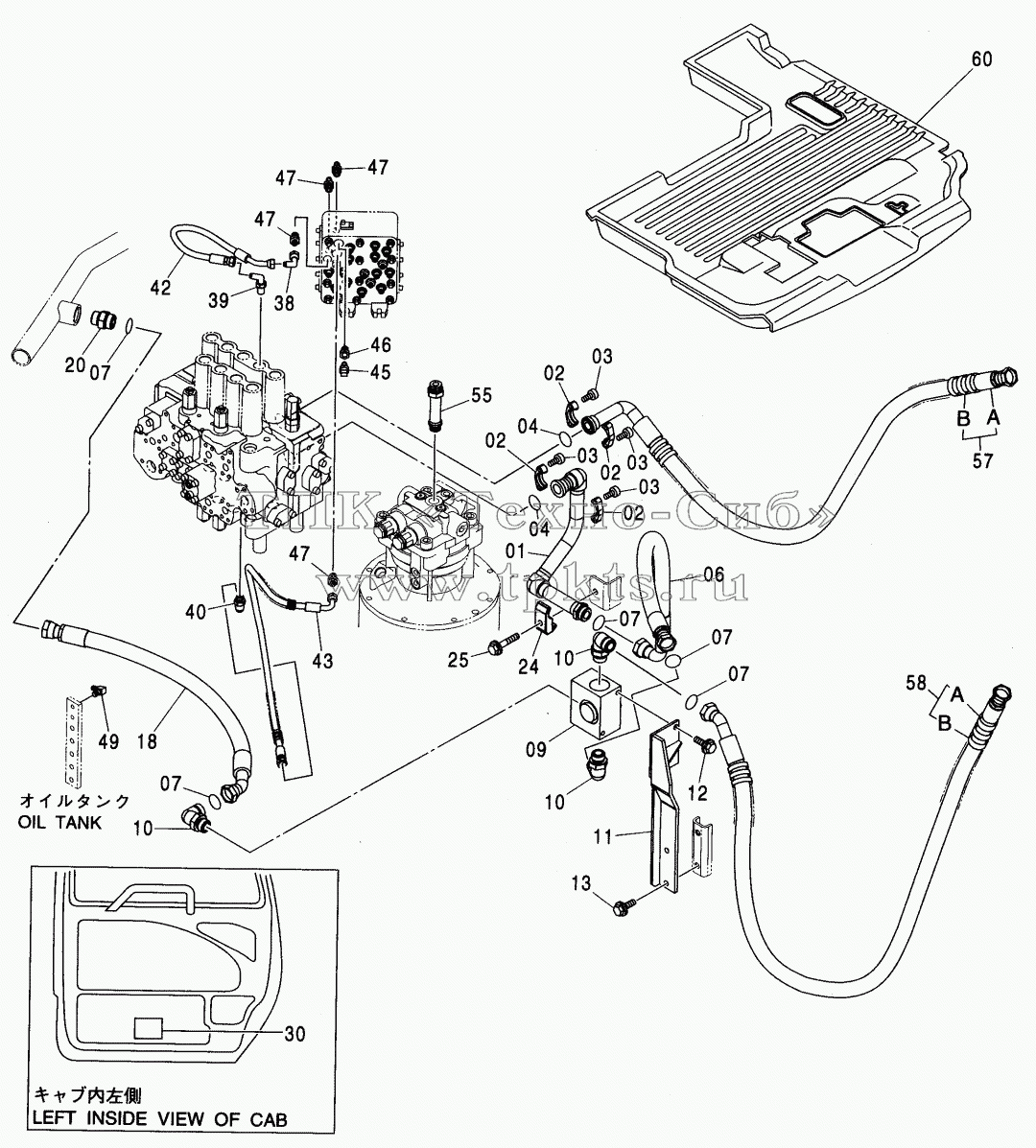

Каталоги запасных частей к спецтехнике Hitachi ZX-230 MAIN PIPING (BREAKER & CRUSHER)<230, H, K>
01
02
02
02
02
03
03
03
03
04
04
06
07
07
07
07
07
09
10
10
10
11
12
12
13
13
18
20
24
25
25
30
30
38
39
40
42
43
45
46
47
47
47
47
49
55
57
57A
57B
58
58A
58B
60
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
8079794 |
|
PIPE |
В корзину
|
| 02 |
962453 |
|
FLANGE, SPLIT |
В корзину
|
| 03 |
J781030 |
|
BOLT, SOCKET |
В корзину
|
| 04 |
966993 |
|
O-RING |
В корзину
|
| 06 |
4457290 |
|
HOSE |
В корзину
|
| 07 |
4187328 |
|
O-RING |
В корзину
|
| 09 |
4455599 |
|
VALVE, SELECTOR |
В корзину
|
| 10 |
А853388 |
|
ELBOW, S |
В корзину
|
| 10A |
4506429 |
|
O-RING |
В корзину
|
| 11 |
8080530 |
|
BRACKET |
В корзину
|
| 12 |
J011230 |
|
BOLT, SEMS |
В корзину
|
| 12 |
J271230 |
|
BOLT, SEMS |
В корзину
|
| 13 |
J021235 |
|
BOLT, SEMS |
В корзину
|
| 13 |
J271235 |
|
BOLT, SEMS |
В корзину
|
| 18 |
4457286 |
|
HOSE |
В корзину
|
| 20 |
А853188 |
|
ADAPTER, S |
В корзину
|
| 20A |
4506429 |
|
O-RING |
В корзину
|
| 24 |
4190127 |
|
CLAMP, PIPE |
В корзину
|
| 25 |
J011275 |
|
BOLT, SEMS |
В корзину
|
| 25 |
J271275 |
|
BOLT, SEMS |
В корзину
|
| 30 |
4245076 |
|
NAME-PLATE |
В корзину
|
| 30 |
4245758 |
|
NAME-PLATE |
В корзину
|
| 38 |
4239976 |
|
UNION, S |
В корзину
|
| 39 |
4208913 |
|
ELBOW, S |
В корзину
|
| 39A |
4509180 |
|
O-RING |
В корзину
|
| 40 |
А852333 |
|
ELBOW, S |
В корзину
|
| 40A |
4509180 |
|
O-RING |
В корзину
|
| 42 |
4448064 |
|
HOSE |
В корзину
|
| 43 |
9197276 |
|
HOSE ASSY |
В корзину
|
| 45 |
4436535 |
|
SENSOR, PRES. |
В корзину
|
| 46 |
4263446 |
|
REDUCER, S |
В корзину
|
| 47 |
А852133 |
|
ADAPTER, S |
В корзину
|
| 47A |
4509180 |
|
O-RING |
В корзину
|
| 49 |
А852322 |
|
ELBOW, S |
В корзину
|
| 49A |
957366 |
|
O-RING |
В корзину
|
| 55 |
4217948 |
|
ADAPTERS |
В корзину
|
| 55A |
4506424 |
|
O-RING |
В корзину
|
| 57 |
9214462 |
|
HOSE ASSY |
В корзину
|
| 57A |
4457285 |
|
HOSE |
В корзину
|
| 57B |
4327294 |
|
PROTECTOR |
В корзину
|
| 58 |
9214463 |
|
HOSE ASSY |
В корзину
|
| 58A |
4457289 |
|
HOSE |
В корзину
|
| 58B |
4327294 |
|
PROTECTOR |
В корзину
|
| 60 |
3096609 |
|
MAT, FLOOR |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
