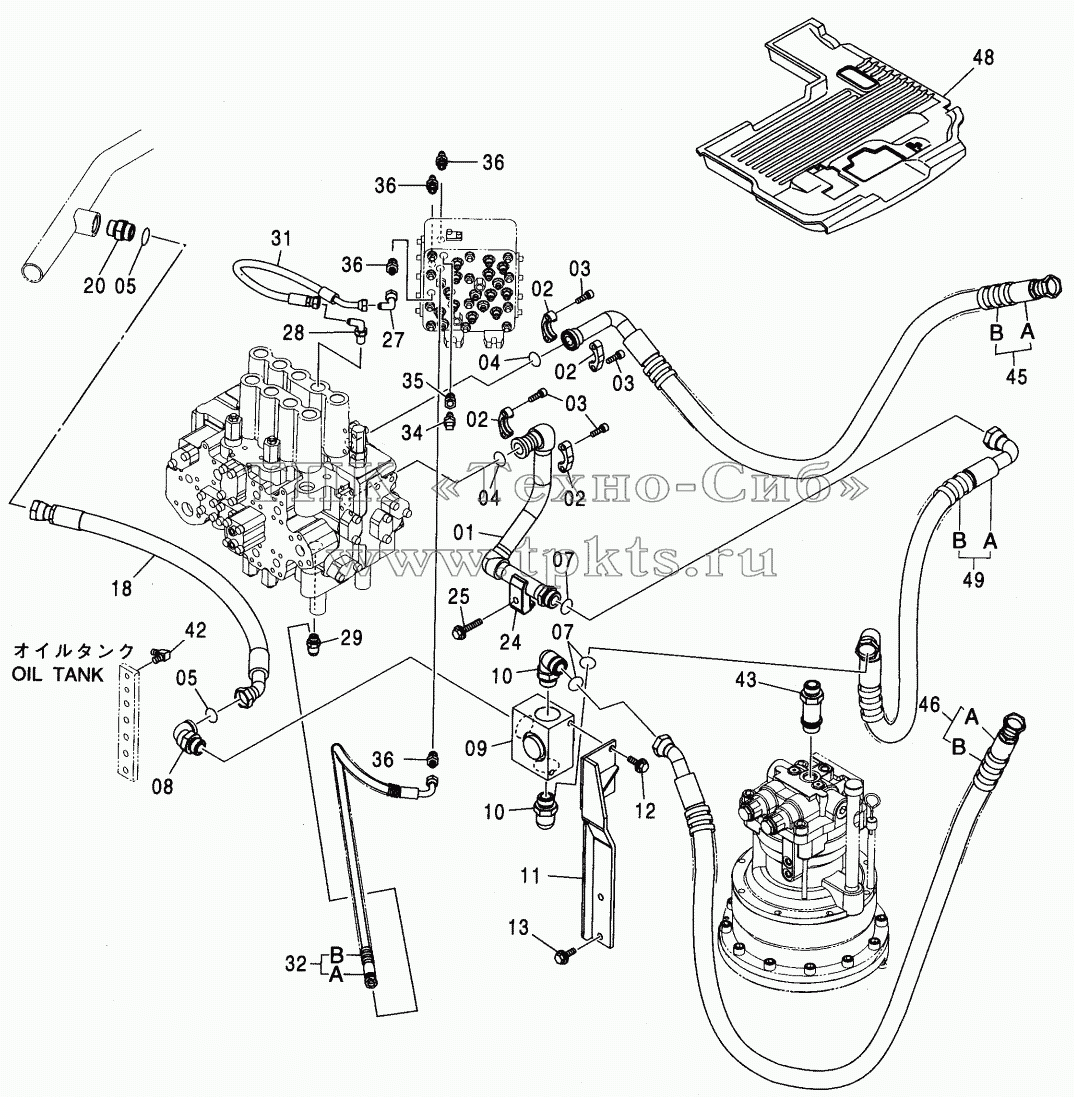

Каталоги запасных частей к спецтехнике Hitachi ZX-230 MAIN PIPING (BREAKER & CRUSHER)<250>
01
02
02
02
02
03
03
03
04
04
05
05
07
07
08
09
10
10
11
12
12
13
13
18
20
24
25
25
27
28
29
31
32
32A
32B
34
35
36
36
36
36
42
43
45
45A
45B
46
46A
46B
48
49
49A
49B
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
8079794 |
|
PIPE |
В корзину
|
| 02 |
962453 |
|
FLANGE, SPLIT |
В корзину
|
| 03 |
J781030 |
|
BOLT, SOCKET |
В корзину
|
| 04 |
966993 |
|
O-RING |
В корзину
|
| 05 |
4187329 |
|
O-RING |
В корзину
|
| 07 |
4187328 |
|
O-RING |
В корзину
|
| 08 |
А853380 |
|
ELBOW |
В корзину
|
| 08A |
4506429 |
|
O-RING |
В корзину
|
| 09 |
4455599 |
|
VALVE, SELECTOR |
В корзину
|
| 10 |
А853388 |
|
ELBOW, S |
В корзину
|
| 10A |
4506429 |
|
O-RING |
В корзину
|
| 11 |
8080530 |
|
BRACKET |
В корзину
|
| 12 |
J011230 |
|
BOLT, SEMS |
В корзину
|
| 12 |
J271230 |
|
BOLT, SEMS |
В корзину
|
| 13 |
J021235 |
|
BOLT, SEMS |
В корзину
|
| 13 |
J271235 |
|
BOLT, SEMS |
В корзину
|
| 18 |
4612679 |
|
HOSE |
В корзину
|
| 20 |
А853180 |
|
ADAPTERS |
В корзину
|
| 20A |
4506429 |
|
O-RING |
В корзину
|
| 24 |
4190127 |
|
CLAMP, PIPE |
В корзину
|
| 25 |
J011275 |
|
BOLT, SEMS |
В корзину
|
| 25 |
J271275 |
|
BOLT, SEMS |
В корзину
|
| 27 |
4239976 |
|
UNION, S |
В корзину
|
| 28 |
4208913 |
|
ELBOW, S |
В корзину
|
| 28A |
4509180 |
|
O-RING |
В корзину
|
| 29 |
А852333 |
|
ELBOW, S |
В корзину
|
| 29A |
4509180 |
|
O-RING |
В корзину
|
| 31 |
4448064 |
|
HOSE |
В корзину
|
| 32 |
9197276 |
|
HOSE ASSY |
В корзину
|
| 32A |
4448043 |
|
HOSE |
В корзину
|
| 32B |
4327293 |
|
PROTECTOR |
В корзину
|
| 34 |
4436535 |
|
SENSOR, PRES. |
В корзину
|
| 35 |
4263446 |
|
REDUCER, S |
В корзину
|
| 35A |
4509180 |
|
O-RING |
В корзину
|
| 36 |
А852133 |
|
ADAPTER, S |
В корзину
|
| 36A |
4509180 |
|
O-RING |
В корзину
|
| 42 |
А852322 |
|
ELBOW, S |
В корзину
|
| 42A |
957366 |
|
O-RING |
В корзину
|
| 43 |
4217948 |
|
ADAPTERS |
В корзину
|
| 43A |
4506424 |
|
O-RING |
В корзину
|
| 45 |
9214462 |
|
HOSE ASSY |
В корзину
|
| 45A |
4457285 |
|
HOSE |
В корзину
|
| 45B |
4327294 |
|
PROTECTOR |
В корзину
|
| 46 |
9234722 |
|
HOSE ASSY |
В корзину
|
| 46A |
4393372 |
|
HOSE |
В корзину
|
| 46B |
4327294 |
|
PROTECTOR |
В корзину
|
| 48 |
3096609 |
|
MAT, FLOOR |
В корзину
|
| 49 |
9241985 |
|
HOSE ASSY |
В корзину
|
| 49A |
4617477 |
|
HOSE |
В корзину
|
| 49B |
4327294 |
|
PROTECTOR |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
