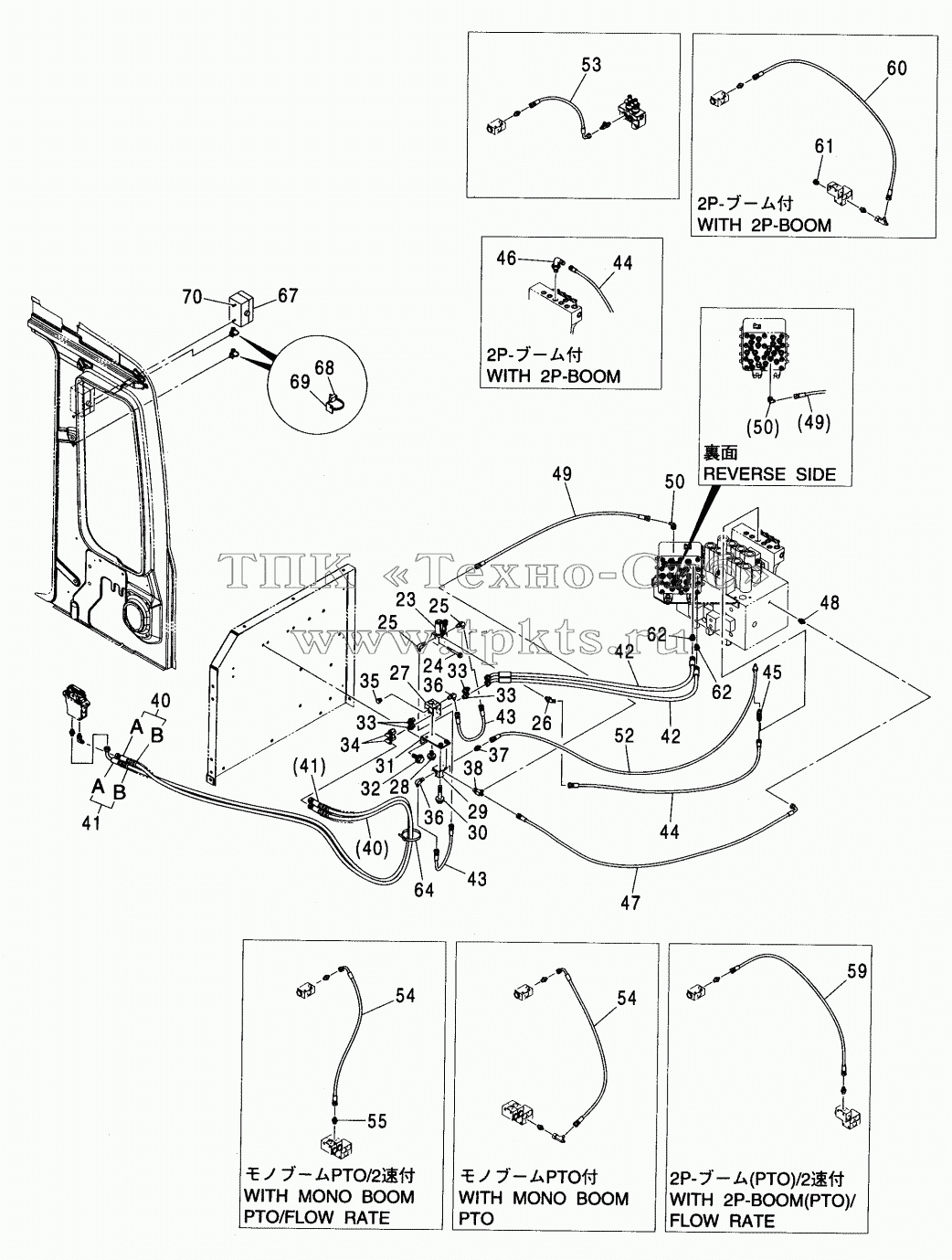

Каталоги запасных частей к спецтехнике Hitachi ZX-230 QUICKHITCH PIPING (PILOT)
23
24
24
25
25
26
27
28
28
29
30
30
31
32
32
33
33
33
34
35
36
36
37
38
40
40
40A
40B
41
41
41A
41B
42
42
43
43
44
44
45
46
47
48
49
49
50
50
52
53
54
54
55
59
60
61
62
62
64
67
68
69
70
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 23 |
4261289 |
|
VALVE, SOLENOID |
В корзину
|
| 24 |
J010865 |
|
BOLT |
В корзину
|
| 24 |
J260865 |
|
BOLT, SEMS |
В корзину
|
| 25 |
А852322 |
|
ELBOW, S |
В корзину
|
| 25A |
957366 |
|
O-RING |
В корзину
|
| 26 |
А852222 |
|
ELBOW, S |
В корзину
|
| 26A |
957366 |
|
O-RING |
В корзину
|
| 27 |
4330230 |
|
VALVE, SHUTTLE |
В корзину
|
| 28 |
J010816 |
|
BOLT, SEMS |
В корзину
|
| 28 |
J260816 |
|
BOLT, SEMS |
В корзину
|
| 29 |
4203447 |
|
VALVE, SHUTTLE |
В корзину
|
| 30 |
J010850 |
|
BOLT, SEMS |
В корзину
|
| 30 |
J260850 |
|
BOLT, SEMS |
В корзину
|
| 31 |
9756109 |
|
BRACKET |
В корзину
|
| 32 |
J010825 |
|
BOLT, SEMS |
В корзину
|
| 32 |
J260825 |
|
BOLT, SEMS |
В корзину
|
| 33 |
А852133 |
|
ADAPTER, S |
В корзину
|
| 33A |
4509180 |
|
O-RING |
В корзину
|
| 34 |
4239976 |
|
UNION, S |
В корзину
|
| 35 |
А885002 |
|
PLUG |
В корзину
|
| 35A |
957366 |
|
O-RING |
В корзину
|
| 36 |
А852322 |
|
ELBOW, S |
В корзину
|
| 36A |
957366 |
|
O-RING |
В корзину
|
| 37 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 37A |
957366 |
|
O-RING |
В корзину
|
| 38 |
А852422 |
|
TEE, S |
В корзину
|
| 38A |
957366 |
|
O-RING |
В корзину
|
| 40 |
9226248 |
|
HOSE ASSY |
В корзину
|
| 40A |
4437638 |
|
HOSE |
В корзину
|
| 40B |
4327293 |
|
PROTECTOR |
В корзину
|
| 41 |
9226249 |
|
HOSE ASSY |
В корзину
|
| 41A |
4390222 |
|
HOSE |
В корзину
|
| 41B |
4327293 |
|
PROTECTOR |
В корзину
|
| 42 |
4607497. |
|
HOSE |
В корзину
|
| 43 |
4452733 |
|
HOSE |
В корзину
|
| 44 |
4401960 |
|
HOSE |
В корзину
|
| 45 |
А852422 |
|
TEE, S |
В корзину
|
| 45A |
957366 |
|
O-RING |
В корзину
|
| 46 |
А852322 |
|
ELBOW, S |
В корзину
|
| 46A |
957366 |
|
O-RING |
В корзину
|
| 47 |
4437901 |
|
HOSE |
В корзину
|
| 48 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 48A |
957366 |
|
O-RING |
В корзину
|
| 49 |
4371270 |
|
HOSE |
В корзину
|
| 50 |
4346096 |
|
UNION, S |
В корзину
|
| 52 |
4607552 |
|
HOSE |
В корзину
|
| 53 |
4442219 |
|
HOSE |
В корзину
|
| 54 |
4427782 |
|
HOSE |
В корзину
|
| 55 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 55A |
957366 |
|
O-RING |
В корзину
|
| 59 |
4616167 |
|
HOSE |
В корзину
|
| 60 |
4605045 |
|
HOSE |
В корзину
|
| 61 |
А885002 |
|
PLUG |
В корзину
|
| 61A |
957366 |
|
O-RING |
В корзину
|
| 62 |
А852132 |
|
ADAPTERS |
В корзину
|
| 62A |
4509180 |
|
O-RING |
В корзину
|
| 64 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 67 |
4607680 |
|
SWITCH |
В корзину
|
| 68 |
4605834 |
|
CLIP, BAND |
В корзину
|
| 69 |
4289709 |
|
SUPPORT |
В корзину
|
| 70 |
J460620 |
|
SCREW, SEMS |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
