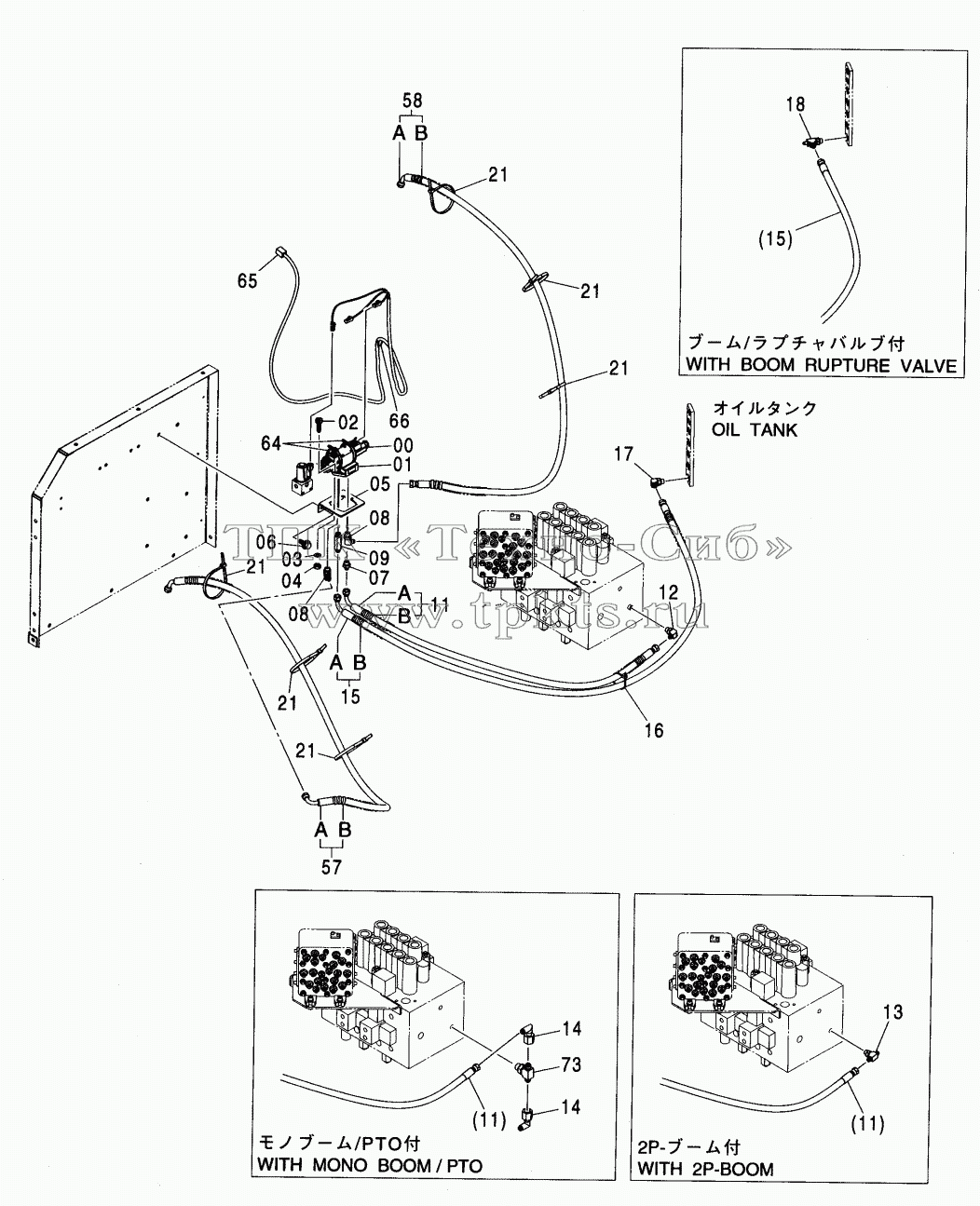

Каталоги запасных частей к спецтехнике Hitachi ZX-230 QUICKHITCH PIPING MAIN
00
01
02
03
04
05
06
06
07
08
08
09
11
11
11
11A
11B
12
13
14
14
15
15
15A
15B
16
17
18
21
21
21
21
21
21
57
57A
57B
58
58A
58B
64
65
66
73
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00 |
4602676 |
|
VALVE |
В корзину
|
| 01 |
4465103 |
|
PLATE |
В корзину
|
| 02 |
J780625 |
|
BOLT, SOCKET |
В корзину
|
| 03 |
А590906 |
|
WASHER, SPRING |
В корзину
|
| 04 |
М500605 |
|
NUT |
В корзину
|
| 05 |
4291461 |
|
BRACKET |
В корзину
|
| 06 |
J011025 |
|
BOLT, SEMS |
В корзину
|
| 06 |
J271025 |
|
BOLT, SEMS |
В корзину
|
| 07 |
А852133 |
|
ADAPTER, S |
В корзину
|
| 07A |
4509180 |
|
O-RING |
В корзину
|
| 08 |
А852333 |
|
ELBOW, S |
В корзину
|
| 08A |
4509180 |
|
O-RING |
В корзину
|
| 09 |
4325979 |
|
ADAPTER |
В корзину
|
| 09A |
4509180 |
|
O-RING |
В корзину
|
| 11 |
9229473 |
|
HOSE ASSY |
В корзину
|
| 11A |
4382653 |
|
HOSE |
В корзину
|
| 11B |
4327293 |
|
PROTECTOR |
В корзину
|
| 12 |
А852333 |
|
ELBOW, S |
В корзину
|
| 12A |
4509180 |
|
O-RING |
В корзину
|
| 13 |
4270784 |
|
TEE, S |
В корзину
|
| 13A |
4509180 |
|
O-RING |
В корзину
|
| 14 |
4239976 |
|
UNION, S |
В корзину
|
| 15 |
9229474 |
|
HOSE ASSY |
В корзину
|
| 15A |
4295512 |
|
HOSE |
В корзину
|
| 15B |
4327293 |
|
PROTECTOR |
В корзину
|
| 16 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 17 |
А852333 |
|
ELBOW, S |
В корзину
|
| 17A |
4509180 |
|
O-RING |
В корзину
|
| 18 |
4239713 |
|
TEE |
В корзину
|
| 18A |
4509180 |
|
O-RING |
В корзину
|
| 21 |
4121859 |
|
CLIP, BAND |
В корзину
|
| 57 |
9226245 |
|
HOSE ASSY |
В корзину
|
| 57A |
4603239 |
|
HOSE |
В корзину
|
| 57B |
4327293 |
|
PROTECTOR |
В корзину
|
| 58 |
9226246 |
|
HOSE ASSY |
В корзину
|
| 58A |
4369453 |
|
HOSE |
В корзину
|
| 58B |
4327293 |
|
PROTECTOR |
В корзину
|
| 64 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 65 |
3099352 |
|
HARNESS |
В корзину
|
| 66 |
4050373 |
|
CLIP |
В корзину
|
| 73 |
А852533 |
|
TEE, S |
В корзину
|
| 73A |
4509180 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
