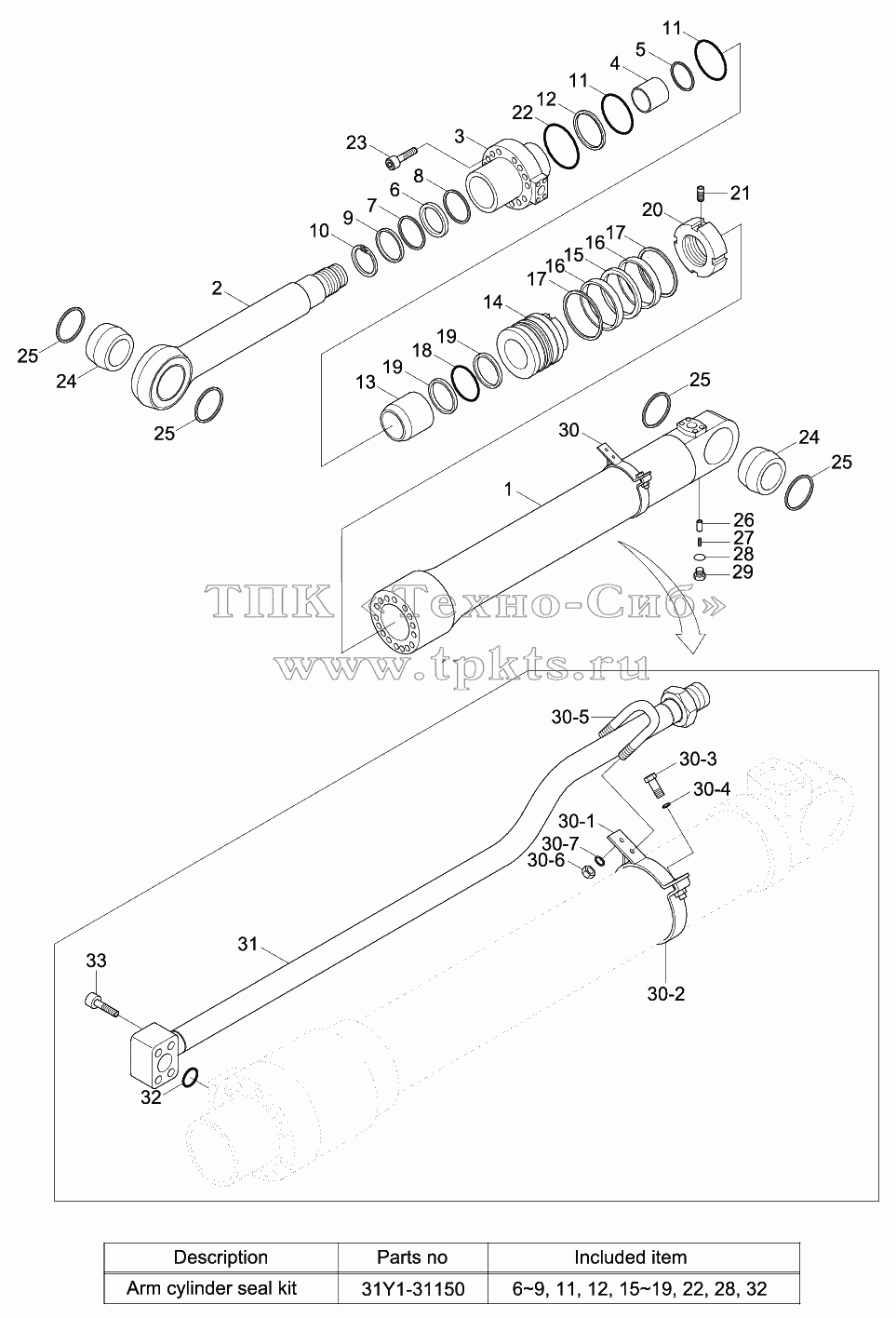

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
30-7 | S411-100006 | WASHER-SPRING | В корзину | |
22 | S632-060004 | O-Ring | В корзину | |
31Q4-50131 | 31Q4-50131 | Arm Cylinder Assy | В корзину | |
31Q4-50132 | 31Q4-50132 | Arm Cylinder Assy | В корзину | |
31Y1-30972 | 31Y1-30972 | Arm Cyl Sub Assy | В корзину | |
13 | 31YC-28051 | Ring-Cushion | В корзину | |
24 | 61Q6-98810 | Bushing-Pin | В корзину | |
24 | 61M9-90750 | Bushing-Pin | В корзину | |
31Q4-50130 | 31Q4-50130 | Arm Cylinder Assy | В корзину | |
31Y1-30971 | 31Y1-30971 | Arm Cyl Sub Assy | В корзину | |
1 | 31Y1-30980 | Tube Assy | В корзину | |
2 | 31Y1-31041 | Rod Assy | В корзину | |
3 | 31Y1-31091 | Gland | В корзину | |
4 | S732-080030 | Bushing-Dd2 | В корзину | |
5 | Y191-086000 | Ring-Snap | В корзину | |
10 | Y190-094000 | Ring-Snap | В корзину | |
13 | 31YC-26051 | Ring-Cushion | В корзину | |
14 | 31Y1-31130 | Piston | В корзину | |
20 | 31YC-68030 | Nut-Lock | В корзину | |
21 | S114-080144 | Screw-Set | В корзину | |
23 | S109-160754 | Bolt-Socket | В корзину | |
24 | 31YC-15080 | Bushing-Pin | В корзину | |
25 | Y020-070000 | Seal-Dust, Dli, Kpu | В корзину | |
26 | 31YC-2A080 | Valve-Check | В корзину | |
27 | 31YC-99071 | SPRING-COIL | В корзину | |
29 | P220-110103 | PLUG-HEX | В корзину | |
30 | 31Y1-31590 | Band Assy | В корзину | |
30-1 | 31Y1-31600 | Band Sub Assy | В корзину | |
30-2 | 31Y1-31610 | Band Sub Assy | В корзину | |
30-3 | S011-100352 | BOLT-HEX | В корзину | |
30-4 | S411-100002 | WASHER-SPRING | В корзину | |
30-5 | S070-052738 | U-Bolt | В корзину | |
30-6 | S205-101002 | NUT-HEX | В корзину | |
31 | 31Y1-31660 | Pipe Assy-R | В корзину | |
33 | S107-100454 | Bolt-Socket | В корзину | |
31Y1-31150 | 31Y1-31150 | Seal Kit | В корзину | |
6 | Y220-080013 | Seal-Rod | В корзину | |
7 | Y180-080020 | Ring-Back Up | В корзину | |
8 | Y240-080012 | Ring-Buffer | В корзину | |
9 | Y110-080011 | Wiper-Dust | В корзину | |
11 | S632-110004 | O-Ring | В корзину | |
12 | S642-110003 | Ring-Back Up | В корзину | |
15 | Y420-115002 | Seal-Piston | В корзину | |
16 | Y310-115003 | Ring-Wear | В корзину | |
17 | Y440-115000 | Ring-Dust | В корзину | |
18 | S632-060004 | O-Ring | В корзину | |
19 | S642-060003 | Ring-Back Up | В корзину | |
28 | S631-014004 | O-RING | В корзину | |
32 | Y171-019004 | O-RING | В корзину |
