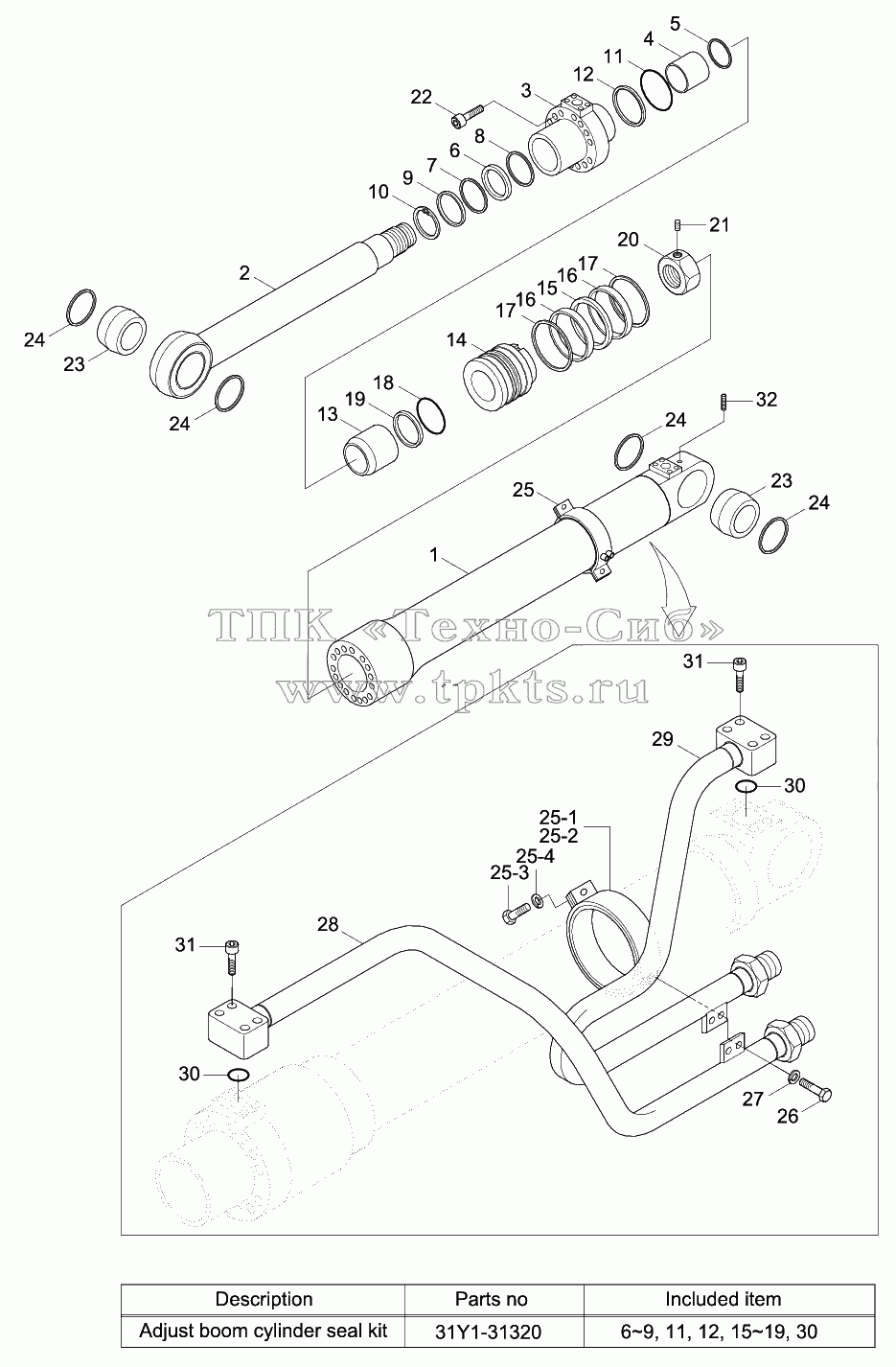

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 27 | S411-100006 | WASHER-SPRING | В корзину | |
| 31Q4-50911 | 31Q4-50911 | Boom Cylinder-Lh | В корзину | |
| 31Q4-50920 | 31Q4-50920 | Boom Cylinder-Rh | В корзину | |
| 31Q4-50921 | 31Q4-50921 | Boom Cylinder-Rh | В корзину | |
| 23 | 61M9-90740 | Bushing-Pin | В корзину | |
| 28 | 31Y1-38280 | Pipe Assy-R,Rh | В корзину | |
| 29 | 31Y1-38300 | Pipe Assy-B,Rh | В корзину | |
| 31Q4-50910 | 31Q4-50910 | Boom Cylinder-Lh | В корзину | |
| 31Y1-38081 | 31Y1-38081 | Boom Cyl Sub Assy | В корзину | |
| 1 | 31Y1-38090 | Tube Assy | В корзину | |
| 2 | 31Y1-38130 | Rod Assy | В корзину | |
| 3 | 31Y1-31270 | Gland | В корзину | |
| 4 | S732-075030 | Bushing-Dd2 | В корзину | |
| 5 | Y191-081000 | Ring-Snap | В корзину | |
| 10 | Y190-089000 | Ring-Snap | В корзину | |
| 13 | 31YC-26040 | Ring-Cushion | В корзину | |
| 14 | 31Y1-31300 | Piston | В корзину | |
| 20 | 31YC-68020 | Nut-Lock | В корзину | |
| 21 | S114-080144 | Screw-Set | В корзину | |
| 22 | S109-140704 | Bolt-Socket | В корзину | |
| 23 | 61Q6-98820 | Bushing-Pin | В корзину | |
| 24 | Y020-070000 | Seal-Dust, Dli, Kpu | В корзину | |
| 25 | 31Y1-38250 | Band Assy | В корзину | |
| 25-1 | 31Y1-38260 | Band Sub Assy | В корзину | |
| 25-2 | 31Y1-13110 | Band Sub Assy | В корзину | |
| 25-3 | S011-100352 | BOLT-HEX | В корзину | |
| 25-4 | S411-100002 | WASHER-SPRING | В корзину | |
| 26 | S107-100202 | Bolt-Socket | В корзину | |
| 28 | 31Y1-38270 | Pipe Assy-R,Lh | В корзину | |
| 29 | 31Y1-38290 | Pipe Assy-B,Lh | В корзину | |
| 31 | S107-080404 | Bolt-Socket | В корзину | |
| 32 | P220-430201 | Plug-Hex | В корзину | |
| 31Y1-31320 | 31Y1-31320 | Seal Kit | В корзину | |
| 6 | Y220-075013 | Seal-Rod | В корзину | |
| 7 | Y180-075020 | Ring-Back Up | В корзину | |
| 8 | Y240-075012 | Ring-Buffer | В корзину | |
| 9 | Y110-075011 | Wiper-Dust | В корзину | |
| 11 | S632-100004 | O-Ring | В корзину | |
| 12 | S642-100003 | Ring-Back Up | В корзину | |
| 15 | Y420-105000 | Seal-Piston | В корзину | |
| 16 | Y310-105000 | Ring-Wear | В корзину | |
| 17 | Y440-105000 | Ring-Dust | В корзину | |
| 18 | S632-055004 | O-Ring | В корзину | |
| 19 | S642-055003 | Ring-Back Up | В корзину | |
| 30 | Y171-015004 | O-Ring | В корзину |
