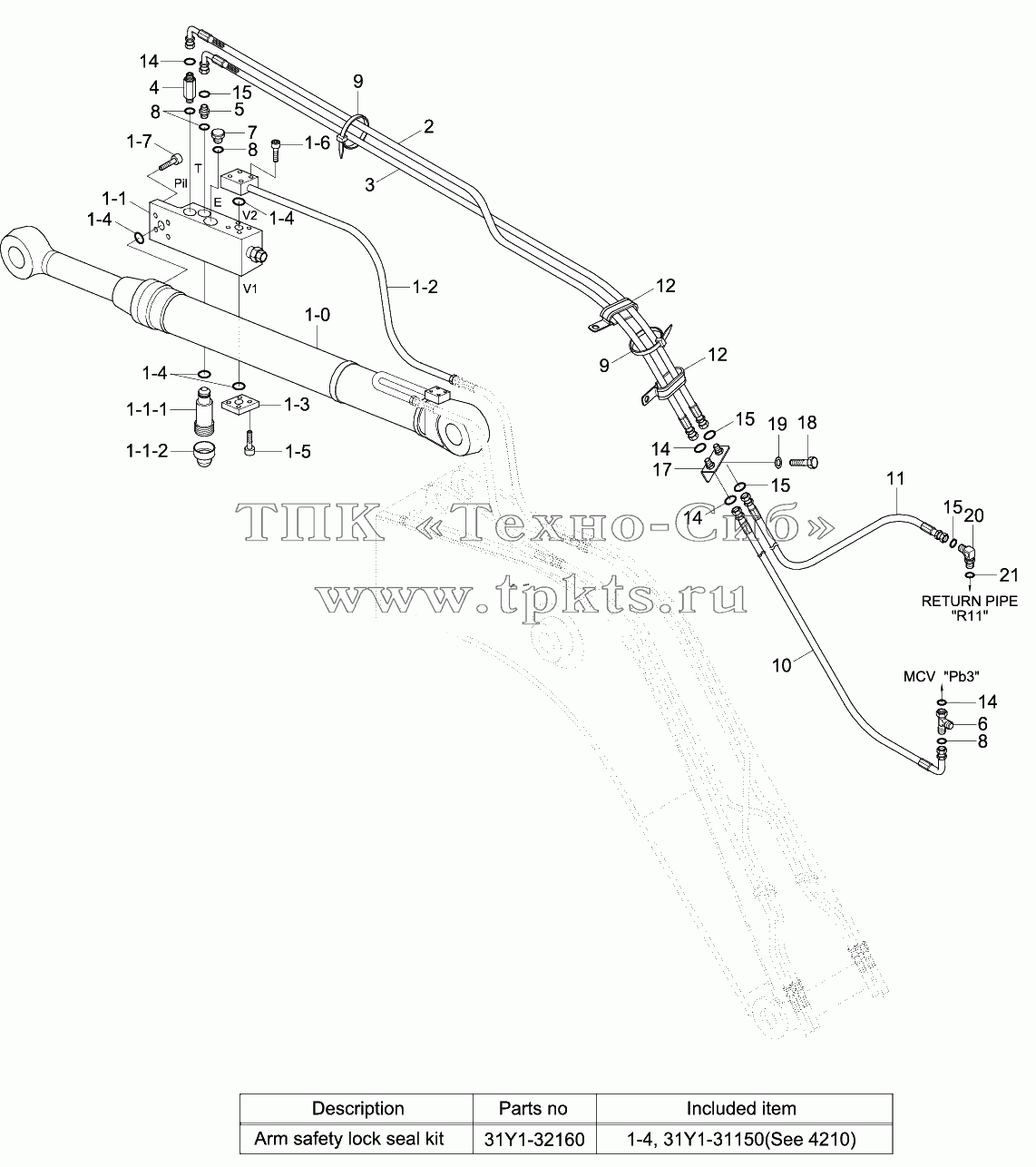

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 31Y1-31150 | 31Y1-31150 | Seal Kit | В корзину | |
| 1 | 31Q4-52131 | Arm Safety Lock Cylinder | В корзину | |
| 1 | 31Q4-52132 | Arm Safety Lock Cylinder | В корзину | |
| 1-1 | 31Q4-55030 | Lock Valve-Arm Safety | В корзину | |
| 2 | P930-042078 | Hose Assy-Orfs 0x90 | В корзину | |
| 2 | P930-042097 | Hose Assy-Orfs 0x90 | В корзину | |
| 2 | P930-042070 | Hose Assy-Orfs 0x90 | В корзину | |
| 3 | P930-062078 | Hose Assy-Orfs 0x90 | В корзину | |
| 3 | P930-062097 | Hose Assy-Orfs 0x90 | В корзину | |
| 3 | P930-062070 | Hose Assy-Orfs 0x90 | В корзину | |
| 4 | X500-110001 | CONNECTOR-ORFS | В корзину | |
| 10 | P930-042048 | Hose Assy-Orfs 0x90 | В корзину | |
| 10 | P930-042069 | Hose Assy-Orfs 0x90 | В корзину | |
| 11 | P910-062035 | Hose Assy-Orfs 0x0 | В корзину | |
| 11 | P910-062072 | Hose Assy-Orfs 0x0 | В корзину | |
| 1 | 31Q4-52130 | Arm Safety Lock Cylinder | В корзину | |
| 1-0 | ArmCylSubAssy | Arm Cyl Sub Assy | В корзину | |
| 1-1 | 31NA-90560 | Lock Valve-Arm Safety | В корзину | |
| 1-1-1 | XKCH-00001 | Valve-Relief | В корзину | |
| 1-1-2 | DCP-001A | Cap | В корзину | |
| 1-1-3 | XKCH-00004 | Seal-Kit | В корзину | |
| 1-2 | 31Y1-31670 | Pipe Assy-Rv | В корзину | |
| 1-3 | P184-121112 | Flange-Hyd,Pluging | В корзину | |
| 1-5 | S109-100356 | BOLT-SOCKET | В корзину | |
| 1-6 | S107-100456 | Bolt-Socket | В корзину | |
| 1-7 | S107-100506 | Bolt-Socket | В корзину | |
| 2 | P930-042083 | Hose Assy-Orfs 0x90 | В корзину | |
| 3 | P930-062083 | Hose Assy-Orfs 0x90 | В корзину | |
| 4 | X511-104513 | CONNECTOR-LONG,ORFS | В корзину | |
| 5 | X520-110011 | ELBOW-90,ORFS | В корзину | |
| 6 | X840-515151 | Tee-R/Type, Swivel, Orfs | В корзину | |
| 7 | P220-110102 | Plug-Hex | В корзину | |
| 8 | S631-011004 | O-RING | В корзину | |
| 9 | S552-020102 | Clamp-Band | В корзину | |
| 10 | P930-042039 | Hose Assy-Orfs 0x90 | В корзину | |
| 11 | P910-062042 | Hose Assy-Orfs 0x0 | В корзину | |
| 12 | 31L7-10200 | CLAMP-TUBE | В корзину | |
| 14 | S621-011001 | O-RING | В корзину | |
| 15 | S621-012001 | O-RING | В корзину | |
| 17 | 31N6-90660 | Termianl-Safety Vlv | В корзину | |
| 18 | S017-16075D | Bolt-Hex | В корзину | |
| 19 | S411-160006 | WASHER-SPRING | В корзину | |
| 20 | X520-110002 | ELBOW-90,ORFS | В корзину | |
| 21 | S631-014004 | O-RING | В корзину | |
| 31Y1-32160 | 31Y1-32160 | Seal Kit | В корзину | |
| 1-4 | Y171-019004 | O-RING | В корзину |
