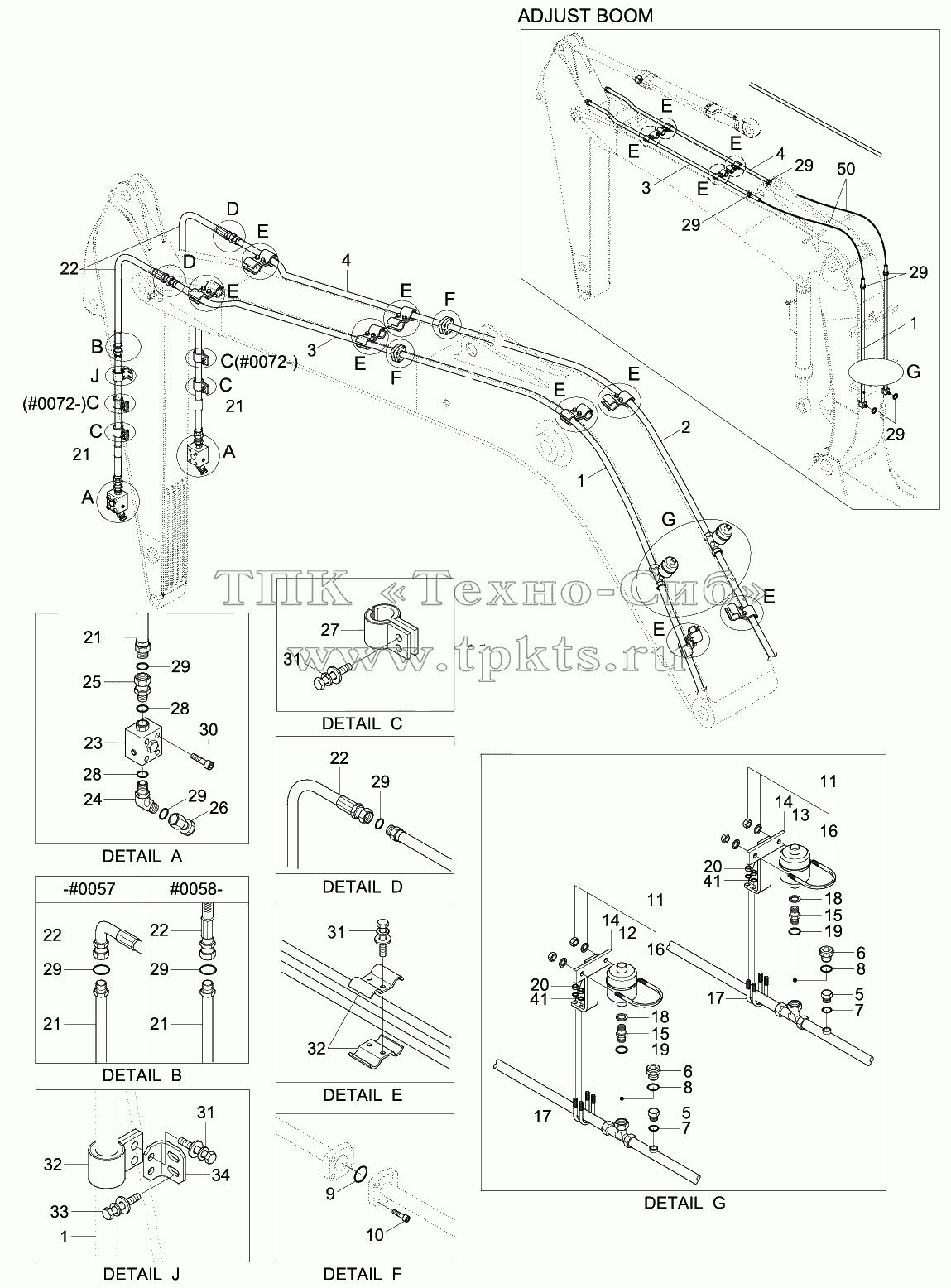

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 31Q4-90320 | 31Q4-90320 | Boom Piping Kit | В корзину | |
| 31Q4-90310 | 31Q4-90310 | Boom Piping Kit | В корзину | |
| 31Q4-90440 | 31Q4-90440 | Arm Piping Kit | В корзину | |
| 31Q4-90430 | 31Q4-90430 | Arm Piping Kit | В корзину | |
| 31Q4-90420 | 31Q4-90420 | Arm Piping Kit | В корзину | |
| 001962-19301 | 001962-19301 | Pipe Assy | В корзину | |
| 001961-19301 | 001961-19301 | Pipe Assy | В корзину | |
| 31Q4-90410 | 31Q4-90410 | Arm Piping Kit | В корзину | |
| 001941-19075 | 001941-19075 | Pipe Assy | В корзину | |
| 31Q4-90330 | 31Q4-90330 | Boom Piping Kit-Breaker_2-Pcs | В корзину | |
| 1 | 31Q4-91350 | Pipe Assy | В корзину | |
| 1 | 31Q4-91310 | Pipe Assy | В корзину | |
| 2 | 31Q4-91360 | Pipe Assy | В корзину | |
| 2 | 31Q4-91320 | Pipe Assy | В корзину | |
| 3 | 31Q4-91370 | Pipe Assy | В корзину | |
| 3 | 31Q4-91330 | Pipe Assy | В корзину | |
| 4 | 31Q4-91340 | Pipe Assy | В корзину | |
| 4 | 31Q4-91380 | Pipe Assy | В корзину | |
| 5 | 31EK-11130 | COUPLING-SCREW | В корзину | |
| 6 | P220-110205 | PLUG-HEX | В корзину | |
| 7 | S631-011004 | O-RING | В корзину | |
| 8 | S631-024004 | O-RING | В корзину | |
| 9 | Y171-019004 | O-RING | В корзину | |
| 10 | S109-100506 | BOLT-SOCKET | В корзину | |
| 11 | 31Q4-90500 | Accumulator Kit | В корзину | |
| 12 | 31Q8-91670 | ACCUMULATOR | В корзину | |
| 13 | 31Q8-91680 | ACCUMULATOR | В корзину | |
| 14 | 32E6-92080 | BRACKET-ACCUM | В корзину | |
| 15 | 31Q8-91690 | CONNECTOR | В корзину | |
| 16 | 32E6-92060 | U-BOLT | В корзину | |
| 17 | S071-032730 | U-Bolt | В корзину | |
| 18 | 31Q8-91700 | SEAL | В корзину | |
| 19 | S631-024004 | O-RING | В корзину | |
| 20 | S205-10100B | NUT-HEX | В корзину | |
| 21 | 31Q4-93470 | Pipe Assy | В корзину | |
| 21 | 31Q4-93480 | Pipe Assy | В корзину | |
| 21 | 31Q4-93460 | Pipe Assy | В корзину | |
| 22 | P935-126033 | Hose Assy-Orfs,Thd 0x0 | В корзину | |
| 22 | P935-126030 | Hose Assy-Orfs,Thd 0x0 | В корзину | |
| 23 | 31Q4-97010 | Stop Valve Assy | В корзину | |
| 23 | 31Q4-92560 | Stop Valve-Rh | В корзину | |
| 23 | 31Q4-92550 | Stop Valve-Lh | В корзину | |
| 23 | 31Q4-97011 | Stop Valve Assy | В корзину | |
| 24 | P030-110004 | Elbow-45 | В корзину | |
| 24 | X530-110004 | Elbow-45, Orfs | В корзину | |
| 25 | 31Q4-93390 | Adapter | В корзину | |
| 26 | X710-100106 | CAP-HYD,ORFS | В корзину | |
| 26 | P290-100105 | Plug-Cap | В корзину | |
| 27 | 31Q4-50230 | Clamp Assy-Pipe | В корзину | |
| 28 | S631-024004 | O-RING | В корзину | |
| 29 | S621-018001 | O-RING | В корзину | |
| 30 | S109-100606 | Bolt-Socket | В корзину | |
| 31 | S037-123526 | BOLT-W/WASHER | В корзину | |
| 32 | 31Q4-50300 | Clamp Assy | В корзину | |
| 33 | S037-122526 | BOLT-W/WASHER | В корзину | |
| 34 | 31Q4-93490 | Bracket | В корзину | |
| 41 | S403-10200B | WASHER-PLAIN | В корзину | |
| 50 | P910-126020 | Hose Assy-Orfs 0x0 | В корзину |
