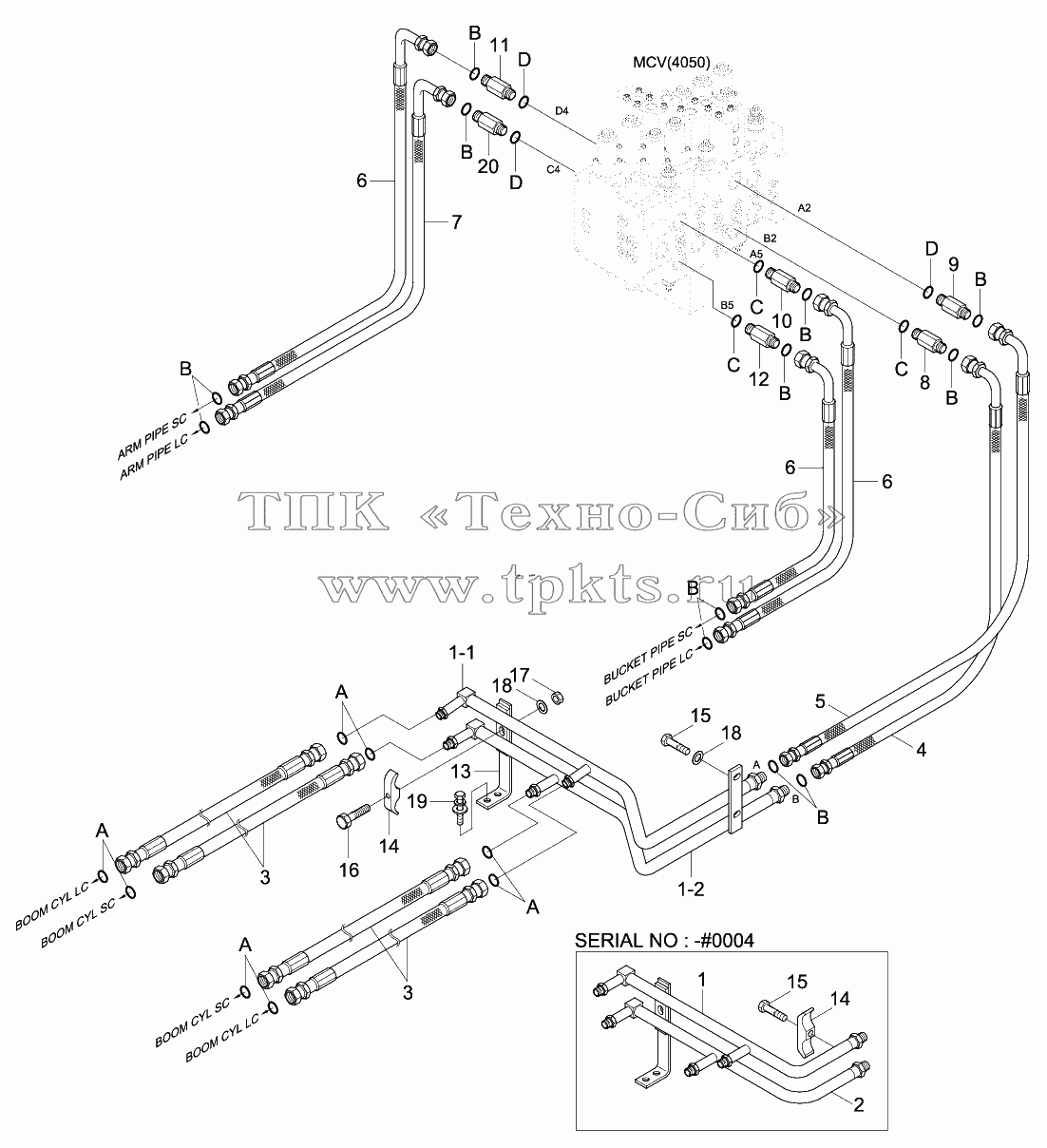

Каталоги запасных частей к спецтехнике Hyundai R140W-9 UPPER HYD PIPING (ATTACH)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
20
1
5
15
15
1
1-1
1-2
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
19
A
A
A
A
B
B
B
B
B
B
B
B
B
C
C
C
D
D
D
Позиция на иллюстрации Заводской номер детали Название детали
2 31Q4-13420 PIPE ASSY В корзину
20 X511-116545 Connector-Long,Orfs В корзину
1 31Q4-13430 Pipe Sub Assy В корзину
5 P930-128019 Hose Assy-Orfs 0x90 В корзину
15 S017-100256 Bolt-Hex В корзину
1 31Q4-13410 Pipe Assy В корзину
1-1 31Q4-13421 Pipe Assy В корзину
1-2 31Q4-13411 Pipe Assy В корзину
3 31Q4-13330 Hose Assy В корзину
4 P930-128017 Hose Assy-Orfs 0x90 В корзину
5 P930-128018 Hose Assy-Orfs 0x90 В корзину
6 P933-128024 Hose Assy-Orfs 0x90 В корзину
7 P933-128025 Hose Assy-Orfs 0x90 В корзину
8 X511-112545 Connector-Long,Orfs В корзину
9 X511-116544 Connector-Long, Orfs В корзину
10 X511-112546 Connector-Long, Orfs В корзину
11 X511-116546 Connector-Long, Orfs В корзину
12 31N8-40230 Connector-Long,Orfs В корзину
13 31N4-12310 Bracket-Return В корзину
14 31N4-12270 Clamp-Pipe В корзину
15 S017-100606 Bolt-Hex В корзину
16 S017-100756 Bolt-Hex В корзину
17 S205-10100B NUT-HEX В корзину
18 S403-10200B WASHER-PLAIN В корзину
19 S037-103026 BOLT-W/WASHER В корзину
A S621-014001 O-RING В корзину
B S621-018001 O-RING В корзину
C S631-024004 O-RING В корзину
D S631-029004 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
