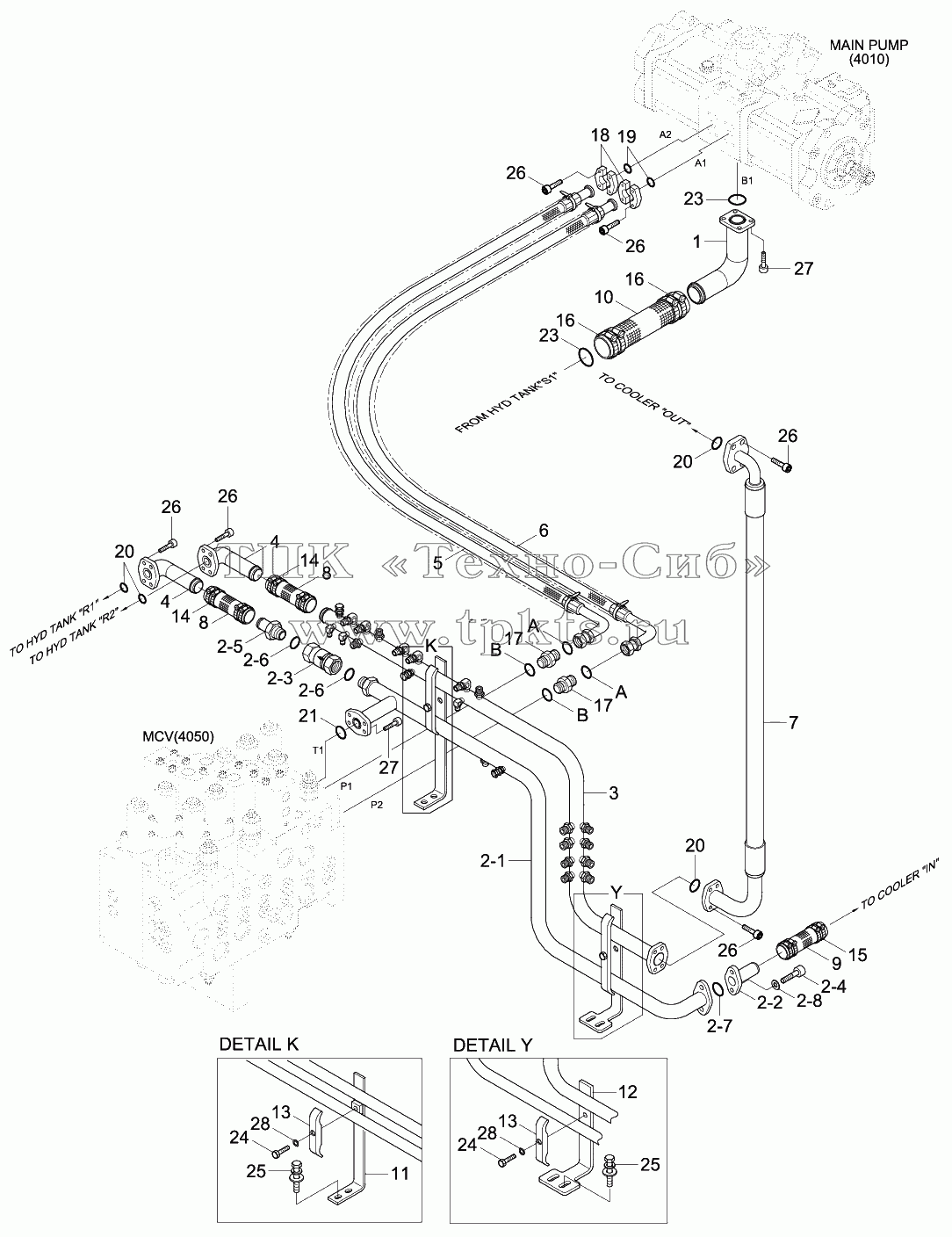

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
21 | Y172-003004 | O-Ring | В корзину | |
1 | 31Q4-13110 | Suction Pipe | В корзину | |
2 | 31Q4-13161 | Pipe Sub Assy-Return | В корзину | |
2-1 | 31Q4-13170 | Pipe Assy-Return | В корзину | |
2-2 | 31ER-11121 | Check Valve | В корзину | |
2-3 | 31N4-11150 | Return Check Valve | В корзину | |
2-4 | S109-120456 | Bolt-Socket | В корзину | |
2-5 | 34EA-10120 | Connector | В корзину | |
2-6 | S631-044004 | O-Ring | В корзину | |
2-7 | Y172-003004 | O-Ring | В корзину | |
2-8 | S403-122006 | Washer-Plain | В корзину | |
3 | 31Q4-13210 | Return Pipe Assy | В корзину | |
4 | 31Q4-12130 | Pipe Assy | В корзину | |
5 | 31Q4-13240 | Hose Assy-Orfs,Flg 90x0 | В корзину | |
6 | 31Q4-13250 | Hose Assy-Orfs,Flg 90x0 | В корзину | |
7 | 31Q4-12170 | Hose Assy-Return | В корзину | |
8 | P760-063022 | Hose-Rubber | В корзину | |
9 | 31Q4-13260 | Hose-Rubber | В корзину | |
10 | P760-093022 | Hose-Rubber | В корзину | |
11 | 31Q4-11180 | Bracket-Return | В корзину | |
12 | 31Q4-11190 | Bracket-Pipe | В корзину | |
13 | 31N4-14240 | Clamp-Pipe | В корзину | |
14 | S572-570006 | Clamp-Hose, Wire Type | В корзину | |
15 | S572-640006 | Clamp-Hose, Wire Type | В корзину | |
16 | S572-930006 | Clamp-Hose,Wire Type | В корзину | |
17 | X500-110004 | CONNECTOR-ORFS | В корзину | |
18 | P174-120102 | Flange-Hyd, Split | В корзину | |
19 | Y171-019004 | O-RING | В корзину | |
20 | Y171-027004 | O-RING | В корзину | |
23 | S631-071001 | O-Ring | В корзину | |
24 | S017-120706 | BOLT-HEX | В корзину | |
25 | S037-103026 | BOLT-W/WASHER | В корзину | |
26 | S109-100306 | BOLT-SOCKET | В корзину | |
27 | S109-120306 | BOLT-SOCKET | В корзину | |
28 | S403-12200B | WASHER-PLAIN | В корзину |
