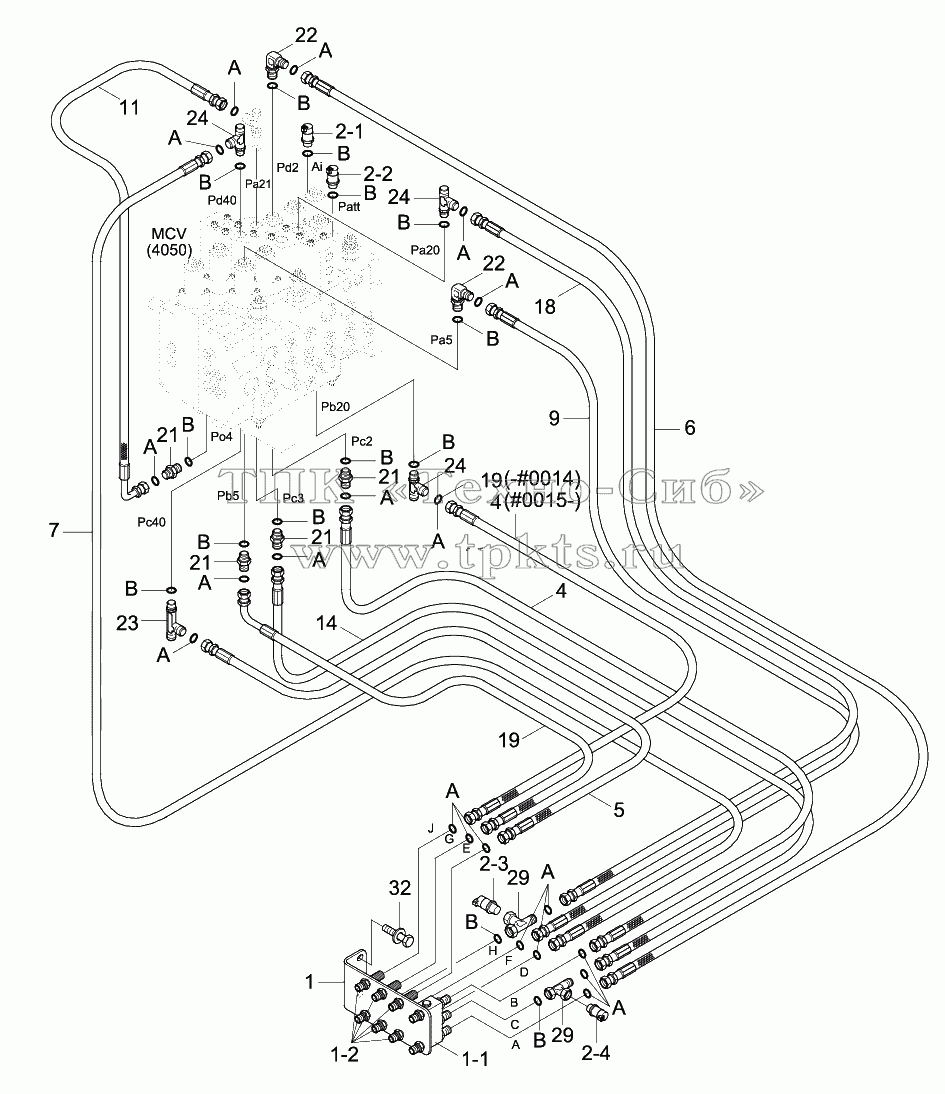

Каталоги запасных частей к спецтехнике Hyundai R140W-9S PILOT HYD PIPING (CONTROL 1)
2-2
1
1-1
1-2
2-1
4
4
5
6
7
9
11
14
18
19
19
21
21
21
21
22
22
23
24
24
24
29
29
32
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
B
B
B
B
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
2-2 |
31Q4-40870 |
|
Switch-Pressure |
В корзину
|
1 |
31N6-25010 |
|
Terminal Assy |
В корзину
|
1-1 |
31N6-25030 |
|
Shuttle-5 Port |
В корзину
|
1-2 |
X540-120001 |
|
CONNECTOR-ORFS |
В корзину
|
2-1 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
4 |
X400-042022 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
5 |
X400-042023 |
|
Hose Assy-Synf, Orfs |
В корзину
|
6 |
X400-042029 |
|
Hose Assy-Synf, Orfs |
В корзину
|
7 |
X400-042034 |
|
Hose Assy-Synf,Orfs |
В корзину
|
9 |
X400-042031 |
|
Hose Assy-Synf,Orfs |
В корзину
|
11 |
X420-042024 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
14 |
X400-042026 |
|
Hose Assy-Synflex, Orfs |
В корзину
|
18 |
X400-042027 |
|
Hose Assy-Synf,Orfs |
В корзину
|
19 |
X420-042022 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
21 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
22 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
23 |
31N4-22150 |
|
Tee-Long, Orfs |
В корзину
|
24 |
X820-045151 |
|
TEE-R/TYPE,ORFS |
В корзину
|
29 |
31N6-66080 |
|
TEE-BRENCH TEST |
В корзину
|
32 |
S037-102046 |
|
Bolt-W/Washer |
В корзину
|
A |
S621-011001 |
|
O-RING |
В корзину
|
B |
S631-011004 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
