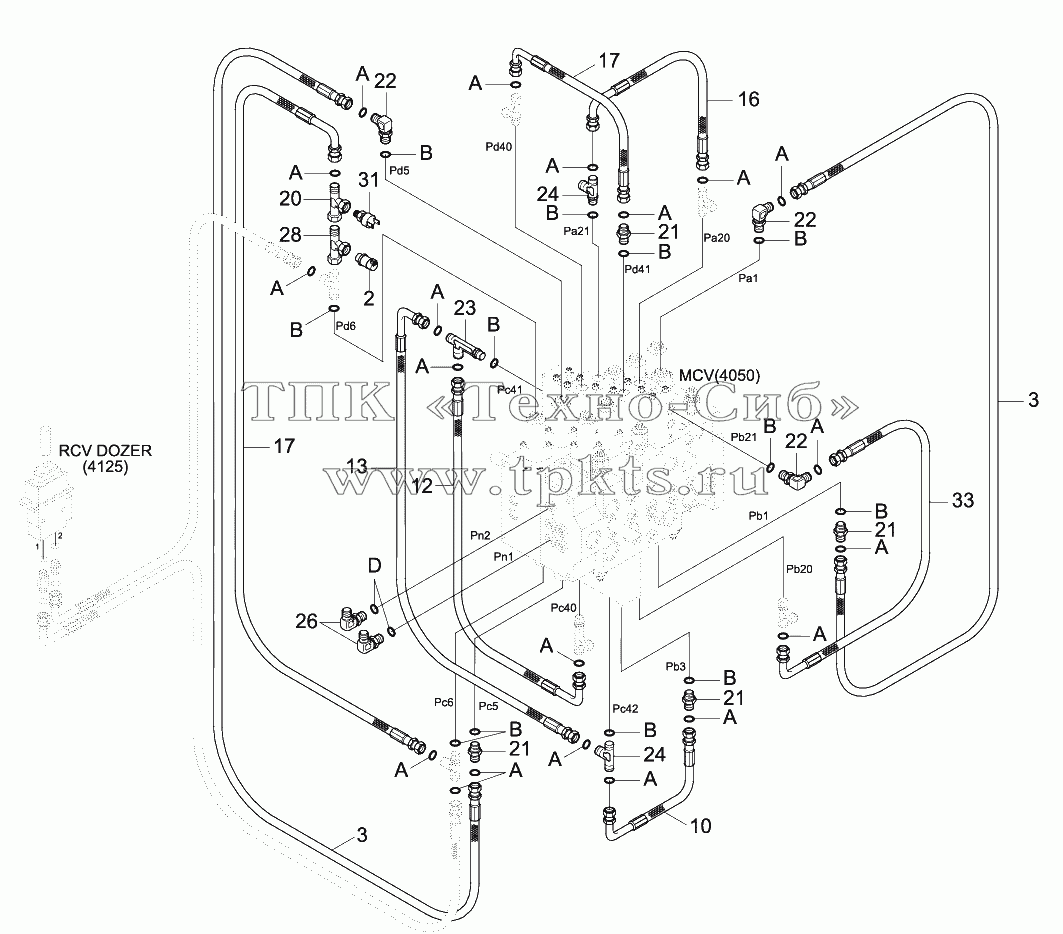

Каталоги запасных частей к спецтехнике Hyundai R140W-9S PILOT HYD PIPING (CONTROL 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
3
10
12
13
16
17
17
20
21
21
21
21
22
22
22
23
24
24
26
28
31
33
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
B
D
Позиция на иллюстрации Заводской номер детали Название детали
2 31Q4-40830 SENSOR-PRESSURE В корзину
2 31Q4-40870 Switch-Pressure В корзину
3 X400-042020 Hose Assy-Synf, Orfs В корзину
10 X420-042007 HOSE ASSY-ORFS 0X90 В корзину
12 X420-042019 Hose Assy-Orfs 0x90 В корзину
13 X420-042021 HOSE ASSY-ORFS 0X90 В корзину
16 X420-042009 Hose Assy-Orfs 0x90 В корзину
17 X420-042012 Hose Assy-Orfs 0x90 В корзину
20 31N5-10410 Tee-Shuttle В корзину
21 X500-110001 CONNECTOR-ORFS В корзину
22 X520-110001 ELBOW-90,ORFS В корзину
23 31N4-22150 Tee-Long, Orfs В корзину
24 X820-045151 TEE-R/TYPE,ORFS В корзину
26 X520-110012 ELBOW-90,ORFS В корзину
28 31Q4-20160 Tee, With Test Port В корзину
31 31E5-40540 Switch-Pressure В корзину
33 X420-042020 Hose Assy-Orfs 0x90 В корзину
A S621-011001 O-RING В корзину
B S631-011004 O-RING В корзину
D S631-014004 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
