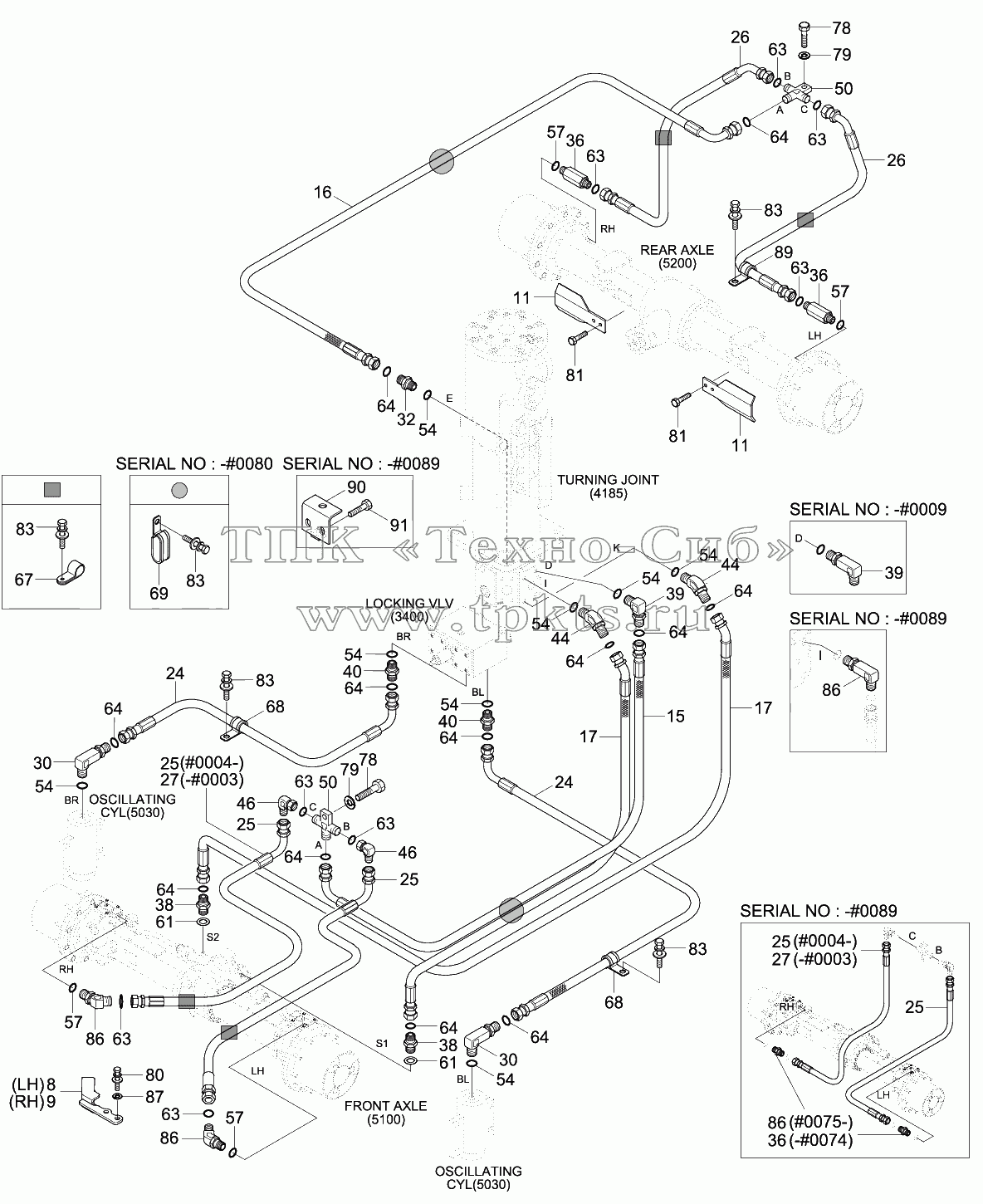

Каталоги запасных частей к спецтехнике Hyundai R170W-9 LOWER HYD PIPING 2
8
9
11
11
15
15
16
16
16
17
17
17
24
24
24
25
25
25
25
25
25
25
26
26
27
27
30
30
32
36
36
36
36
38
38
39
39
39
40
40
44
44
44
46
46
50
50
54
54
54
54
54
54
54
54
57
57
57
57
61
61
63
63
63
63
63
63
63
63
64
64
64
64
64
64
64
64
64
64
64
64
67
68
68
69
69
78
78
79
79
80
80
81
81
83
83
83
83
83
86
86
86
86
86
86
87
89
90
91
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
8 |
31Q5-41060 |
|
COVER WA-LH, FRONT |
В корзину
|
9 |
31Q5-41070 |
|
COVER WA-RH, FRONT |
В корзину
|
11 |
31Q4-43030 |
|
COVER WA-REAR |
В корзину
|
15 |
P933-067028 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
15 |
P933-067030 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
16 |
P933-067029 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
16 |
P923-067022 |
|
Hose Assy-Orfs 0x45 |
В корзину
|
16 |
P923-067021 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
17 |
P923-066039 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
17 |
P923-066035 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
24 |
P933-067020 |
|
Hose Assy-Orfs 0X90 |
В корзину
|
24 |
P913-067020 |
|
HOSE ASSY-ORFS 0X0 |
В корзину
|
25 |
P923-043024 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
25 |
P933-043024 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
25 |
P923-043024 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
26 |
P923-043019 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
27 |
P923-043028 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
30 |
31N1-40130 |
|
ELBOW-90,LONG,ORFS |
В корзину
|
32 |
X500-110002 |
|
CONNECTOR-ORFS |
В корзину
|
36 |
31N6-41170 |
|
Connector-Long,Orfs |
В корзину
|
36 |
31N6-41170 |
|
Connector-Long,Orfs |
В корзину
|
38 |
X500-210006 |
|
Connector-Orfs |
В корзину
|
39 |
X511-106524 |
|
Connector-Long, Orfs |
В корзину
|
39 |
X520-110002 |
|
ELBOW-90,ORFS |
В корзину
|
40 |
X500-110002 |
|
CONNECTOR-ORFS |
В корзину
|
44 |
X530-110002 |
|
Elbow-45,Orfs |
В корзину
|
44 |
X530-110002 |
|
Elbow-45,Orfs |
В корзину
|
46 |
X850-515100 |
|
ELBOW-90 SWIVEL,ORFS |
В корзину
|
50 |
31N5-41030 |
|
Tee-Mountingg |
В корзину
|
54 |
S631-014004 |
|
O-RING |
В корзину
|
57 |
Y161-014001 |
|
O-RING |
В корзину
|
61 |
P392-180000 |
|
Washer-Copper |
В корзину
|
63 |
S621-011001 |
|
O-RING |
В корзину
|
64 |
S621-012001 |
|
O-RING |
В корзину
|
67 |
31L7-10190 |
|
CLAMP-TUBE |
В корзину
|
68 |
31L7-10200 |
|
CLAMP-TUBE |
В корзину
|
69 |
31L7-10250 |
|
CLAMP-TUBE,INS SINGLE |
В корзину
|
69 |
31L7-10250 |
|
CLAMP-TUBE,INS SINGLE |
В корзину
|
78 |
S017-100356 |
|
Bolt-Hex |
В корзину
|
79 |
S411-100006 |
|
WASHER-SPRING |
В корзину
|
80 |
S019-18050D |
|
BOLT-HEX |
В корзину
|
80 |
S057-160451 |
|
Bolt-Hex,Flange |
В корзину
|
81 |
S017-120306 |
|
Bolt-Hex |
В корзину
|
83 |
S037-101526 |
|
BOLT-W/WASHER |
В корзину
|
86 |
X500-210002 |
|
Connector-Orfs |
В корзину
|
86 |
31N5-30030 |
|
Elbow-90,Orfs,Long |
В корзину
|
86 |
X530-210001 |
|
Elbow-45,Orfs |
В корзину
|
87 |
S441-180006 |
|
WASHER-HARDENED |
В корзину
|
89 |
31L7-10270 |
|
CLAMP-TUBE |
В корзину
|
90 |
31Q5-70360 |
|
BRACKET WA |
В корзину
|
91 |
S037-102526 |
|
BOLT-W/WASHER |
В корзину
|
92 |
X500-210002 |
|
Connector-Orfs |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
