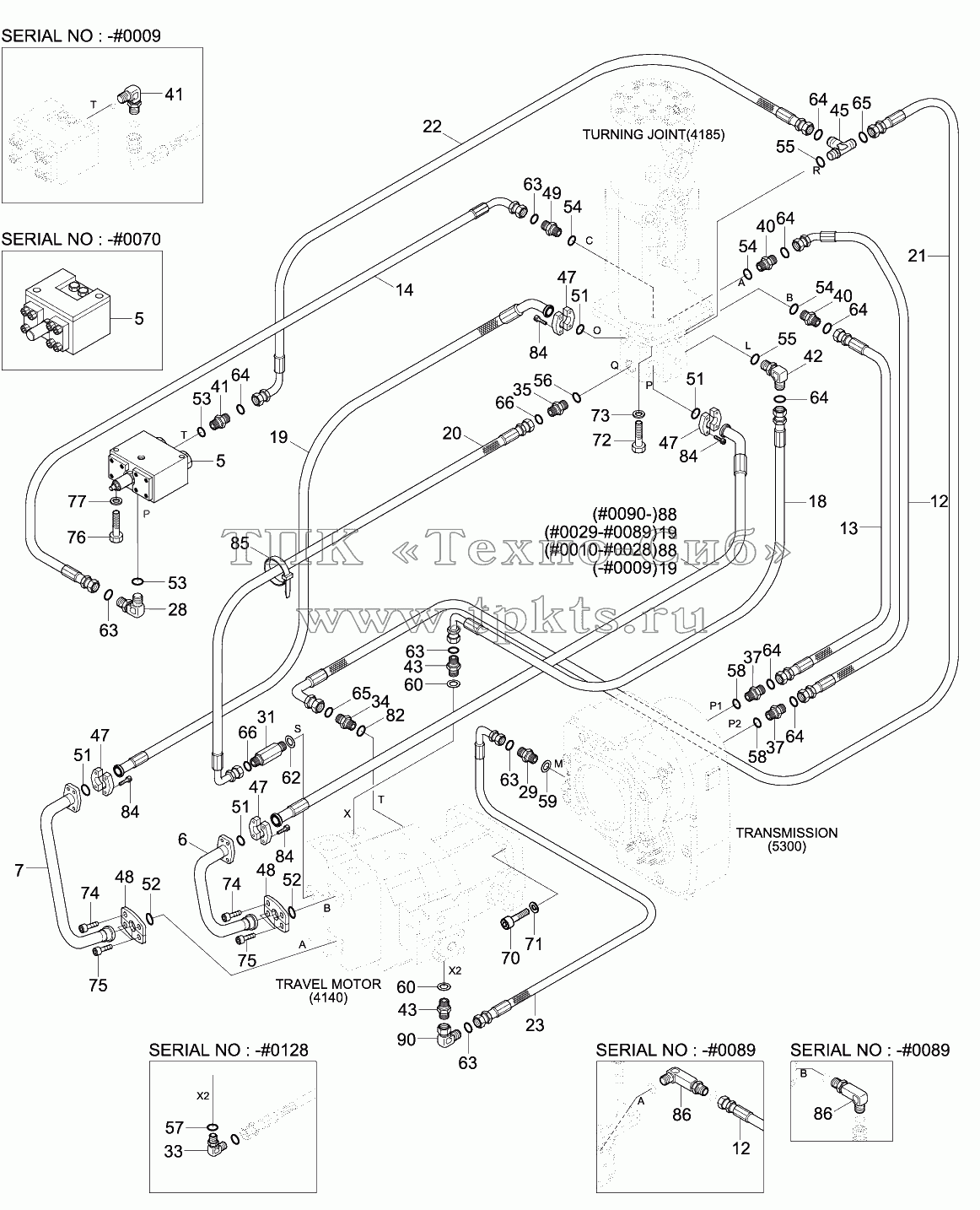

Каталоги запасных частей к спецтехнике Hyundai R170W-9 LOWER HYD PIPING 1
5
5
5
6
6
6
7
7
7
12
12
12
13
13
14
14
18
19
19
19
19
19
19
20
20
21
21
22
22
23
28
29
31
31
33
34
35
37
37
40
40
41
41
41
42
43
43
43
45
47
47
47
47
47
48
48
49
49
51
51
51
51
52
52
53
53
53
54
54
54
55
55
56
57
57
58
58
59
60
60
60
62
63
63
63
63
63
64
64
64
64
64
64
64
65
65
66
66
70
70
71
72
73
74
74
75
75
75
76
77
82
84
84
84
84
84
85
86
86
88
88
88
90
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 5 |
81E3-0014 |
|
Valve-Locking |
В корзину
|
| 5 |
31Q4-43610 |
|
Valve-Locking |
В корзину
|
| 6 |
31Q5-41021 |
|
PIPE ASSY |
В корзину
|
| 6 |
31Q5-41020 |
|
PIPE ASSY |
В корзину
|
| 6 |
31Q5-41020 |
|
PIPE ASSY |
В корзину
|
| 7 |
31Q5-41030 |
|
PIPE ASSY |
В корзину
|
| 7 |
31Q5-41031 |
|
PIPE ASSY |
В корзину
|
| 7 |
31Q5-41030 |
|
PIPE ASSY |
В корзину
|
| 12 |
P913-062008 |
|
HOSE ASSY-ORFS 0X0 |
В корзину
|
| 12 |
P923-062012 |
|
Hose Assy-Orfs 0x45 |
В корзину
|
| 13 |
P913-062012 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 13 |
P913-062007 |
|
Hose Assy-Orfs 0x0 |
В корзину
|
| 14 |
P933-047024 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 14 |
P933-047026 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 18 |
P933-042022 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 19 |
P953-128416 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
| 19 |
P953-128416 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
| 19 |
P693-127315 |
|
HOSE ASSY-FLG 0X45 |
В корзину
|
| 19 |
31Q5-43050 |
|
HOSE ASSY |
В корзину
|
| 20 |
P933-162021 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 20 |
P933-162020 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 21 |
P933-082017 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 21 |
P933-082021 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 22 |
P933-062027 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 22 |
P933-062029 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 23 |
P933-042015 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 28 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 29 |
31Q4-43210 |
|
Connector |
В корзину
|
| 31 |
31Q4-41090 |
|
Connector-Orfs |
В корзину
|
| 31 |
31Q4-41150 |
|
CONNECTOR-LONG, ORFS |
В корзину
|
| 33 |
X520-210001 |
|
Elbow-90,Orfs |
В корзину
|
| 34 |
X500-110017 |
|
Connector-Orfs |
В корзину
|
| 35 |
X500-110005 |
|
CONNECTOR-ORFS |
В корзину
|
| 37 |
X500-210005 |
|
Connector-Orfs |
В корзину
|
| 40 |
X500-110002 |
|
CONNECTOR-ORFS |
В корзину
|
| 41 |
X500-110011 |
|
CONNECTOR-ORFS |
В корзину
|
| 41 |
X520-110011 |
|
ELBOW-90,ORFS |
В корзину
|
| 42 |
X520-110012 |
|
ELBOW-90,ORFS |
В корзину
|
| 43 |
X500-220002 |
|
Connector-Orfs |
В корзину
|
| 43 |
X500-220002 |
|
Connector-Orfs |
В корзину
|
| 45 |
X820-085352 |
|
Tee-R/Type,Orfs |
В корзину
|
| 47 |
P173-120102 |
|
FLANGE-HYD,SPLIT |
В корзину
|
| 47 |
P174-120102 |
|
Flange-Hyd, Split |
В корзину
|
| 48 |
31NA-12070 |
|
FLANGE-HYD,SPLIT |
В корзину
|
| 49 |
X500-110013 |
|
CONNECTOR-ORFS |
В корзину
|
| 49 |
X500-110012 |
|
CONNECTOR-ORFS |
В корзину
|
| 51 |
Y171-019004 |
|
O-RING |
В корзину
|
| 52 |
Y171-027004 |
|
O-RING |
В корзину
|
| 53 |
S631-011004 |
|
O-RING |
В корзину
|
| 53 |
S631-011004 |
|
O-RING |
В корзину
|
| 54 |
S631-014004 |
|
O-RING |
В корзину
|
| 55 |
S631-018004 |
|
O-RING |
В корзину
|
| 56 |
S631-029004 |
|
O-RING |
В корзину
|
| 57 |
Y161-014001 |
|
O-RING |
В корзину
|
| 57 |
Y161-014001 |
|
O-RING |
В корзину
|
| 58 |
Y161-016001 |
|
O-Ring |
В корзину
|
| 59 |
Y161-010001 |
|
O-Ring |
В корзину
|
| 60 |
P392-140000 |
|
Washer-Copper |
В корзину
|
| 60 |
P392-140000 |
|
Washer-Copper |
В корзину
|
| 62 |
P392-270000 |
|
Washer-Copper |
В корзину
|
| 63 |
S621-011001 |
|
O-RING |
В корзину
|
| 64 |
S621-012001 |
|
O-RING |
В корзину
|
| 65 |
S621-014001 |
|
O-RING |
В корзину
|
| 66 |
S621-021001 |
|
O-RING |
В корзину
|
| 70 |
S109-160506 |
|
Bolt-Socket |
В корзину
|
| 70 |
S109-16050D |
|
Bolt-Socket |
В корзину
|
| 71 |
S411-160006 |
|
WASHER-SPRING |
В корзину
|
| 72 |
S017-120506 |
|
BOLT-HEX |
В корзину
|
| 73 |
S411-120006 |
|
WASHER-SPRING |
В корзину
|
| 74 |
S109-140456 |
|
BOLT-SOCKET |
В корзину
|
| 75 |
S109-141206 |
|
BOLT-SOCKET |
В корзину
|
| 75 |
S109-141306 |
|
BOLT-SOCKET |
В корзину
|
| 76 |
S015-080806 |
|
Bolt-Hex |
В корзину
|
| 77 |
S411-080006 |
|
WASHER-SPRING |
В корзину
|
| 82 |
S631-021004 |
|
O-RING |
В корзину
|
| 84 |
S109-100306 |
|
BOLT-SOCKET |
В корзину
|
| 84 |
S109-100356 |
|
BOLT-SOCKET |
В корзину
|
| 85 |
S541-160002 |
|
Clamp-Tube |
В корзину
|
| 86 |
31N5-30030 |
|
Elbow-90,Orfs,Long |
В корзину
|
| 88 |
P953-128415 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
| 88 |
P953-128415 |
|
HOSE ASSY-ORFS 0X45 |
В корзину
|
| 90 |
X850-515100 |
|
ELBOW-90 SWIVEL,ORFS |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
