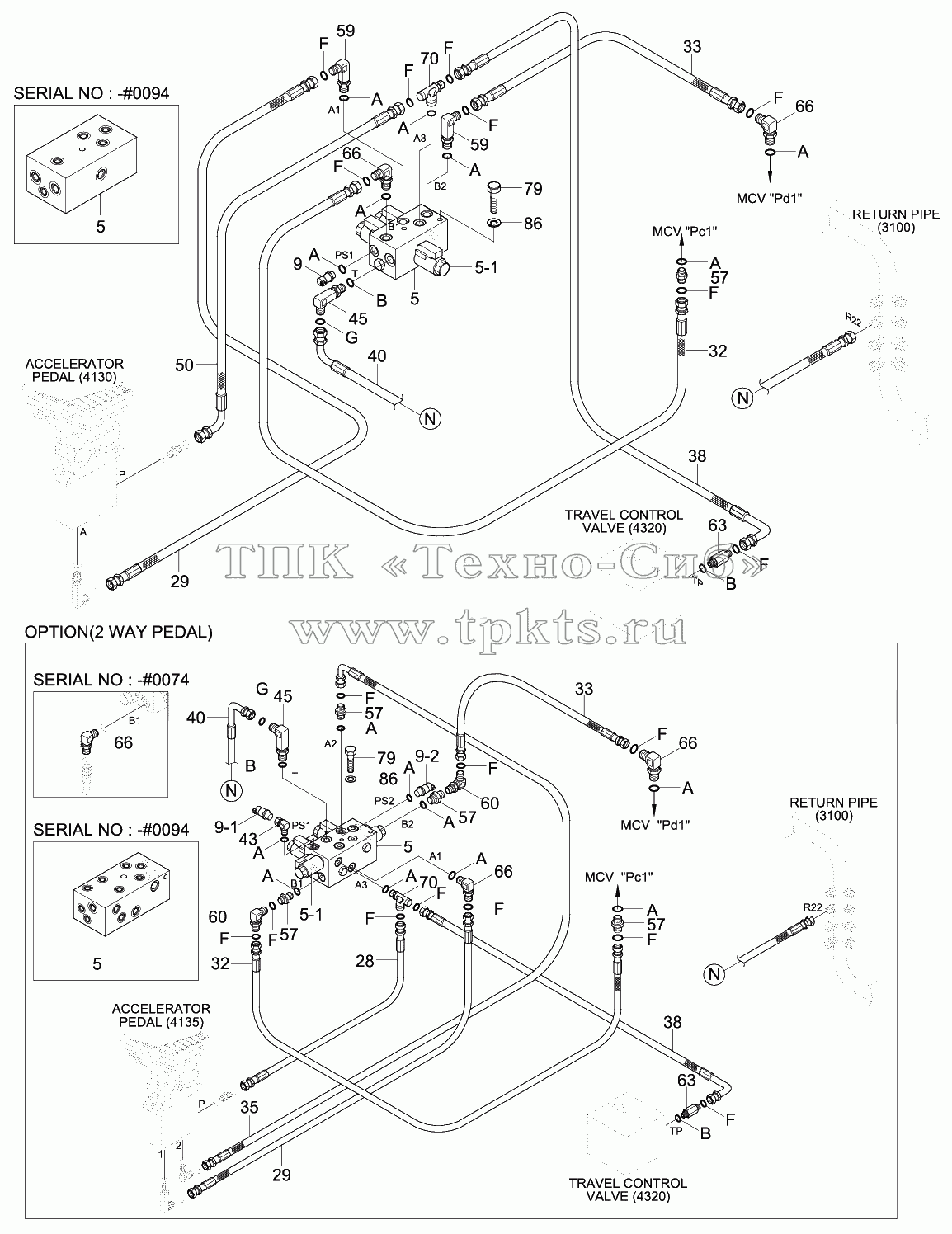

Каталоги запасных частей к спецтехнике Hyundai R170W-9 POWER TRAIN HYD PIPING 3
28
29
29
32
32
33
33
35
38
38
40
40
40
40
43
45
45
5
5
5
5
5
5
5
5
5
5
5-1
5-1
5-1
5-1
50
57
57
57
57
57
57
57
57
57
59
59
60
60
60
60
63
63
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
70
70
79
79
79
79
86
86
9
9
9
9-1
9-1
9-1
9-2
9-2
9-2
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
G
G
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 28 |
X400-042005 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 29 |
X400-042008 |
|
Hose Assy-Synflex, Orfs |
В корзину
|
| 32 |
X400-042058 |
|
Hose Assy-Synf Orfs |
В корзину
|
| 33 |
X400-042062 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 35 |
X420-042008 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 38 |
X420-042039 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 40 |
X420-062045 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 40 |
X420-062040 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 43 |
31E5-11110 |
|
ADAPTER |
В корзину
|
| 45 |
31N1-40130 |
|
ELBOW-90,LONG,ORFS |
В корзину
|
| 5 |
31Q4-20142 |
|
3-Cartridge Valve |
В корзину
|
| 5 |
31Q4-20143 |
|
3-Cartridge Valve |
В корзину
|
| 5 |
31Q4-25140 |
|
5-Cartridge Valve |
В корзину
|
| 5 |
31Q4-25141 |
|
5-Cartridge Valve |
В корзину
|
| 5-1 |
31Q6-20045 |
|
Valve Assy-Eppr |
В корзину
|
| 5-1 |
31Q6-20045 |
|
Valve Assy-Eppr |
В корзину
|
| 50 |
X420-042009 |
|
Hose Assy-Orfs 0x90 |
В корзину
|
| 57 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 57 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 57 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 59 |
31N6-25110 |
|
ELBOW-90,LONG |
В корзину
|
| 60 |
X850-515100 |
|
ELBOW-90 SWIVEL,ORFS |
В корзину
|
| 60 |
X850-515100 |
|
ELBOW-90 SWIVEL,ORFS |
В корзину
|
| 63 |
X511-106513 |
|
Connector-Long,Orfs |
В корзину
|
| 66 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 66 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 66 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 70 |
X810-045151 |
|
Tee-B/Type, Orfs |
В корзину
|
| 79 |
S017-080856 |
|
Bolt-Hex |
В корзину
|
| 79 |
S017-080956 |
|
BOLT-HEX |
В корзину
|
| 86 |
S411-080006 |
|
WASHER-SPRING |
В корзину
|
| 9 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 9 |
31Q8-40510 |
|
Sensor-Pressure |
В корзину
|
| 9 |
31Q4-40820 |
|
SENSOR-PRESSURE |
В корзину
|
| 9-1 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 9-1 |
31Q8-40510 |
|
Sensor-Pressure |
В корзину
|
| 9-1 |
31Q4-40820 |
|
SENSOR-PRESSURE |
В корзину
|
| 9-2 |
31Q8-40520 |
|
Sensor-Pressure |
В корзину
|
| 9-2 |
31Q8-40510 |
|
Sensor-Pressure |
В корзину
|
| 9-2 |
31Q4-40820 |
|
SENSOR-PRESSURE |
В корзину
|
| A |
S631-011004 |
|
O-RING |
В корзину
|
| B |
S631-014004 |
|
O-RING |
В корзину
|
| F |
S621-011001 |
|
O-RING |
В корзину
|
| G |
S621-012001 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
