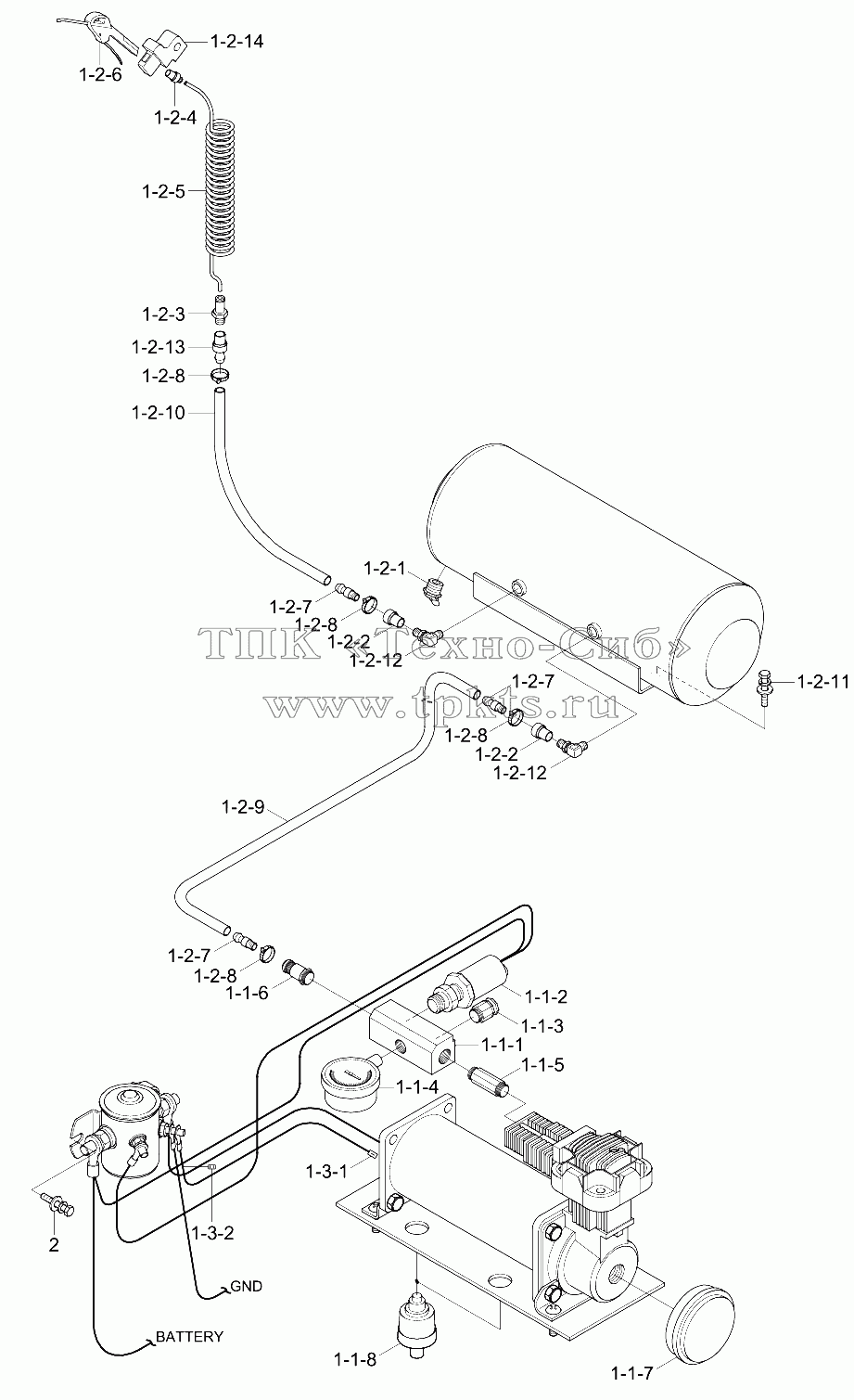

Каталоги запасных частей к спецтехнике Hyundai R170W-9S AIR COMPRESSOR ELECTRIC

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1-1-1
1-1-2
1-1-3
1-1-4
1-1-5
1-1-6
1-1-7
1-1-8
1-2-1
1-2-10
1-2-11
1-2-12
1-2-12
1-2-13
1-2-14
1-2-2
1-2-2
1-2-3
1-2-4
1-2-5
1-2-6
1-2-7
1-2-7
1-2-7
1-2-8
1-2-8
1-2-8
1-2-8
1-2-9
1-3-1
1-3-2
2
Позиция на иллюстрации Заводской номер детали Название детали
1 21Q4-90613 Air Compressor Set В корзину
1-1 21Q4-90623 Air Compressor В корзину
1-1-1 XKCN-00035 Distributor В корзину
1-1-2 21Q4-91600 SWITCH-PRESSURE В корзину
1-1-3 XKCN-00036 Valve-Safety В корзину
1-1-4 XKCN-00037 Gauge-Pressure В корзину
1-1-5 XKCN-00038 Valve-Check В корзину
1-1-6 XKCN-00001 Socket-Mail В корзину
1-1-7 XKCN-00039 Filter-Air В корзину
1-1-8 XKCN-00006 Vibration-Rubber Bolt В корзину
1-2 21Q4-90631 Tank-Air В корзину
1-2-1 XKCN-00008 Bolt-Drain В корзину
1-2-10 XKCN-00016 Hose-Air В корзину
1-2-11 XKCN-00017 Bolt В корзину
1-2-12 XKCN-00002 Elbow-90 В корзину
1-2-13 XKCN-00018 Nipple-Socket В корзину
1-2-14 XKCN-00019 Clamp-Gun В корзину
1-2-2 XKCN-00001 Socket-Mail В корзину
1-2-3 XKCN-00009 Plug-Nut В корзину
1-2-4 XKCN-00010 Socket-Nut В корзину
1-2-5 XKCN-00011 Hose-Coil В корзину
1-2-6 XKCN-00012 Gun-Air В корзину
1-2-7 XKCN-00013 Plug-Nipple В корзину
1-2-8 XKCN-00014 Hose-Air В корзину
1-2-9 XKCN-00015 Hose-Air В корзину
1-3 21Q4-90640 Relay Assy В корзину
1-3-1 XKCN-00021 Plug-1p В корзину
1-3-2 XKCN-00022 Plug-2p В корзину
2 S035-061526 BOLT-W/WASHER В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
