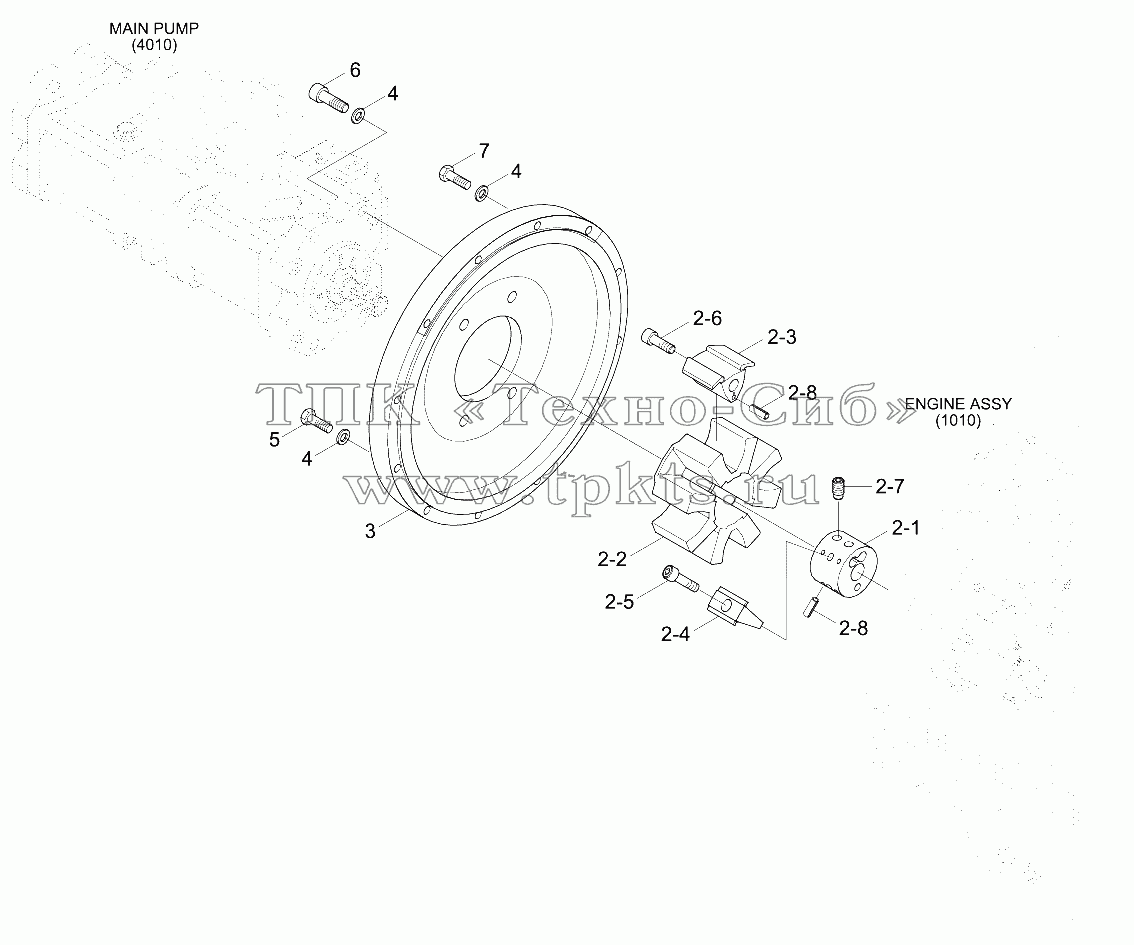

Каталоги запасных частей к спецтехнике Hyundai R170W-9S PUMP MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-8
2-8
3
4
4
4
5
6
7
Позиция на иллюстрации Заводской номер детали Название детали
2 11EM-12040 Coupling Assy В корзину
2-1 11E1-1508 Hub-Spline В корзину
2-2 13E6-16040 Element В корзину
2-3 13E6-16050 Insert-A В корзину
2-4 13E6-16060 Insert-R В корзину
2-5 S107-160402 Bolt-Socket В корзину
2-6 S107-160552 Bolt-Socket В корзину
2-7 11E1-1511 Bolt-Clamp В корзину
2-8 S472-500102 Pin-Spring В корзину
3 11N5-10010 HOUSING В корзину
4 S441-10000B WASHER-HARDENED В корзину
5 S017-100456 BOLT-HEX В корзину
6 S109-16045D Bolt-Socket В корзину
7 S017-100506 BOLT-HEX В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
