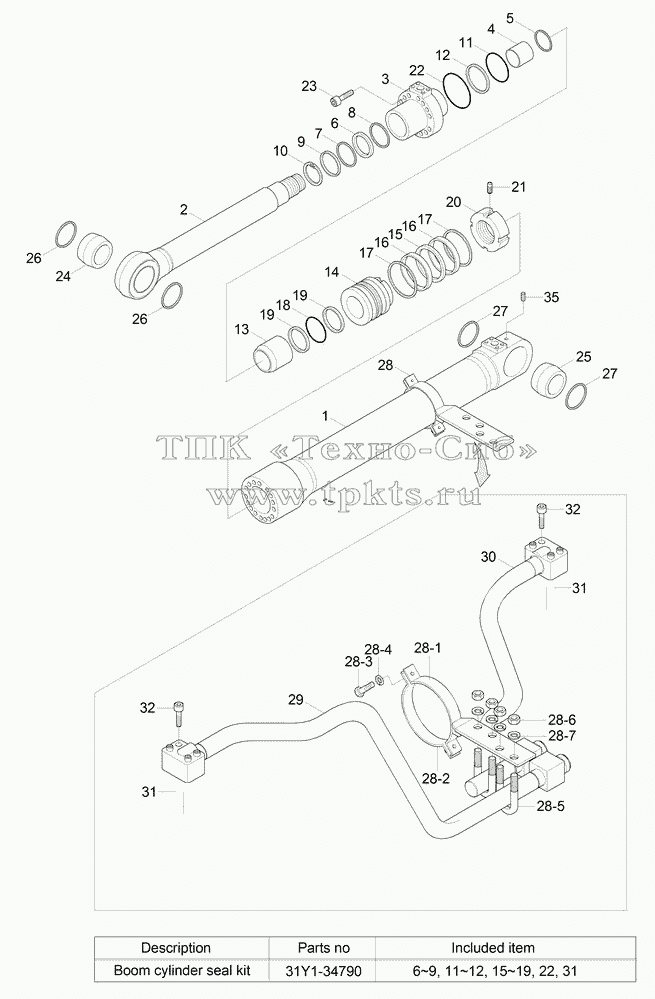

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
28-7 | S411-100002 | WASHER-SPRING | В корзину | |
31Q5-50122 | 31Q5-50122 | Boom Cylinder-Rh | В корзину | |
31Y1-34740 | 31Y1-34740 | Band Assy-Rh | В корзину | |
31Y1-34760 | 31Y1-34760 | Band Sub Assy-Rh | В корзину | |
31Y1-34781 | 31Y1-34781 | Pipe Assy-R, Rh | В корзину | |
31Y1-37800 | 31Y1-37800 | Pipe Assy-B, Rh | В корзину | |
31Q5-50112 | 31Q5-50112 | Boom Cylinder-Lh | В корзину | |
31Y1-34611 | 31Y1-34611 | Boom Cyl Sub Assy | В корзину | |
1 | 31Y1-34620 | Tube Assy | В корзину | |
2 | 31Y1-34671 | Rod Assy | В корзину | |
3 | 31Y1-34710 | Gland | В корзину | |
4 | S732-080030 | Bushing-Dd2 | В корзину | |
5 | Y191-086000 | Ring-Snap | В корзину | |
10 | Y190-094000 | Ring-Snap | В корзину | |
13 | 31YC-26051 | Ring-Cushion | В корзину | |
14 | 31Y1-31130 | Piston | В корзину | |
20 | 31YC-68030 | Nut-Lock | В корзину | |
21 | S114-080144 | Screw-Set | В корзину | |
23 | S109-160754 | Bolt-Socket | В корзину | |
24 | 61QH-72810 | Bushing-Pin | В корзину | |
25 | 61QH-72610 | Bushing-Pin | В корзину | |
26 | Y020-075100 | Seal-Dust, Dli, Kpu | В корзину | |
27 | Y020-070000 | Seal-Dust, Dli, Kpu | В корзину | |
28 | 31Y1-34730 | Band Assy-Lh | В корзину | |
28-1 | 31Y1-34750 | Band Sub Assy-Lh | В корзину | |
28-2 | 31YC-31060 | Band | В корзину | |
28-3 | S011-100352 | BOLT-HEX | В корзину | |
28-4 | S411-100002 | WASHER-SPRING | В корзину | |
28-5 | S070-052738 | U-Bolt | В корзину | |
28-6 | S205-101002 | NUT-HEX | В корзину | |
29 | 31Y1-34771 | Pipe Assy-R, Lh | В корзину | |
30 | 31Y1-37790 | Pipe Assy-B, Lh | В корзину | |
32 | S107-100454 | Bolt-Socket | В корзину | |
35 | P220-430201 | Plug-Hex | В корзину | |
K | 31Y1-34790 | Seal Kit | В корзину | |
K6 | Y220-080013 | Seal-Rod | В корзину | |
K7 | Y180-080020 | Ring-Back Up | В корзину | |
K8 | Y240-080012 | Ring-Buffer | В корзину | |
K9 | Y110-080011 | Wiper-Dust | В корзину | |
K11 | S632-110004 | O-Ring | В корзину | |
K12 | S642-110003 | Ring-Back Up | В корзину | |
K15 | Y420-115002 | Seal-Piston | В корзину | |
K16 | Y310-115003 | Ring-Wear | В корзину | |
K17 | Y440-115000 | Ring-Dust | В корзину | |
K18 | S632-060004 | O-Ring | В корзину | |
K19 | S642-060003 | Ring-Back Up | В корзину | |
K22 | S632-115004 | O-Ring | В корзину | |
K31 | Y171-019004 | O-RING | В корзину |
