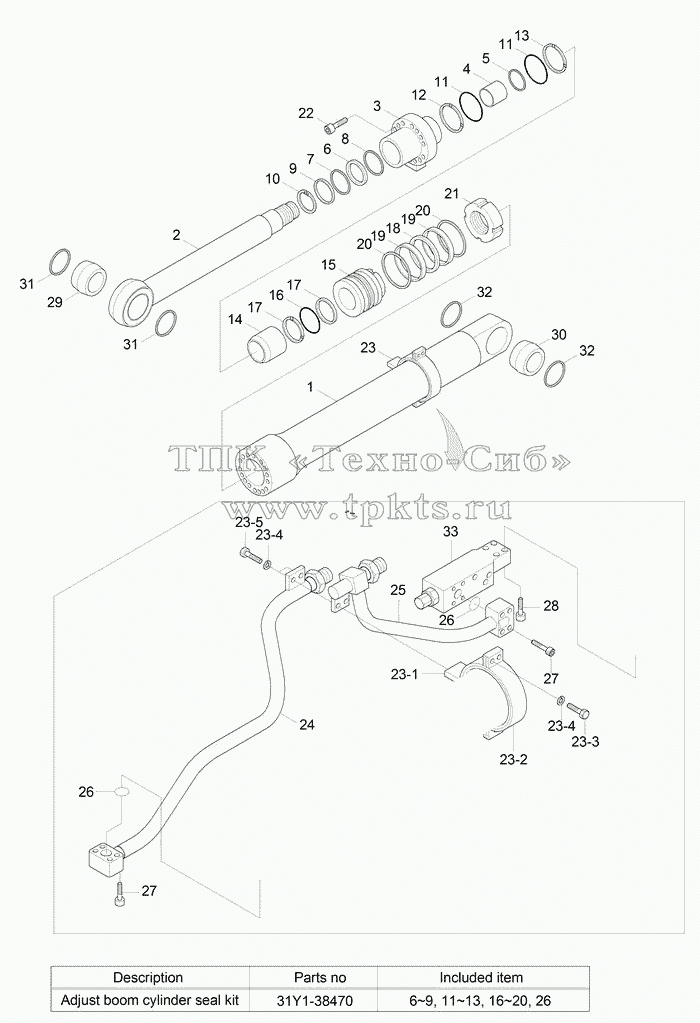

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 31Q5-50920 | 31Q5-50920 | Boom Cylinder Assy-Rh | В корзину | |
| 31Y1-38440 | 31Y1-38440 | Pipe Assy-R, Rh | В корзину | |
| 31Y1-38460 | 31Y1-38460 | Pipe Assy-B, Lh | В корзину | |
| 31Q5-50910 | 31Q5-50910 | Boom Cylinder Assy-Lh | В корзину | |
| 31Y1-38510 | 31Y1-38510 | Boom Cyl Sub Assy | В корзину | |
| 1 | 31Y1-24110 | Tube Assy | В корзину | |
| 2 | 31Y1-24140 | Rod Assy | В корзину | |
| 3 | 31Y1-04120 | Gland | В корзину | |
| 4 | S732-080040 | Bushing-Dd2 | В корзину | |
| 5 | Y191-086000 | Ring-Snap | В корзину | |
| 10 | Y190-094000 | Ring-Snap | В корзину | |
| 14 | 31YC-21050 | Ring-Cushion | В корзину | |
| 15 | 31Y1-03660 | Piston | В корзину | |
| 21 | 31YC-61050 | Nut-Lock | В корзину | |
| 22 | S109-180604 | Bolt-Socket | В корзину | |
| 23 | 31Y1-24570 | Band Assy | В корзину | |
| 23-1 | 31Y1-24580 | Band Sub Assy | В корзину | |
| 23-2 | 31YC-32020 | Band | В корзину | |
| 23-3 | S011-100352 | BOLT-HEX | В корзину | |
| 23-4 | S411-100002 | WASHER-SPRING | В корзину | |
| 23-5 | S011-100252 | Bolt-Hex | В корзину | |
| 24 | 31Y1-38430 | Pipe Assy-R, Lh | В корзину | |
| 25 | 31Y1-38450 | Pipe Assy-B, Lh | В корзину | |
| 27 | S107-100456 | Bolt-Socket | В корзину | |
| 29 | 61QH-72810 | Bushing-Pin | В корзину | |
| 30 | 61QH-72610 | Bushing-Pin | В корзину | |
| 31 | Y020-075100 | Seal-Dust, Dli, Kpu | В корзину | |
| 32 | Y020-070000 | Seal-Dust, Dli, Kpu | В корзину | |
| K | 31Y1-38470 | Seal Kit | В корзину | |
| K6 | Y200-080011 | Seal-Rod | В корзину | |
| K7 | Y180-080020 | Ring-Back Up | В корзину | |
| K8 | Y240-080011 | Ring-Buffer | В корзину | |
| K9 | Y110-080011 | Wiper-Dust | В корзину | |
| K11 | S631-105004 | O-Ring | В корзину | |
| K12 | S641-105002 | Ring-Back Up | В корзину | |
| K13 | S641-105003 | Ring-Back Up | В корзину | |
| K16 | S632-070004 | O-Ring | В корзину | |
| K17 | S642-070003 | Ring-Back Up | В корзину | |
| K18 | Y420-115000 | Seal-Piston | В корзину | |
| K19 | Y310-115000 | Ring-Wear | В корзину | |
| K20 | Y440-115000 | Ring-Dust | В корзину | |
| K26 | Y171-019004 | O-RING | В корзину |
