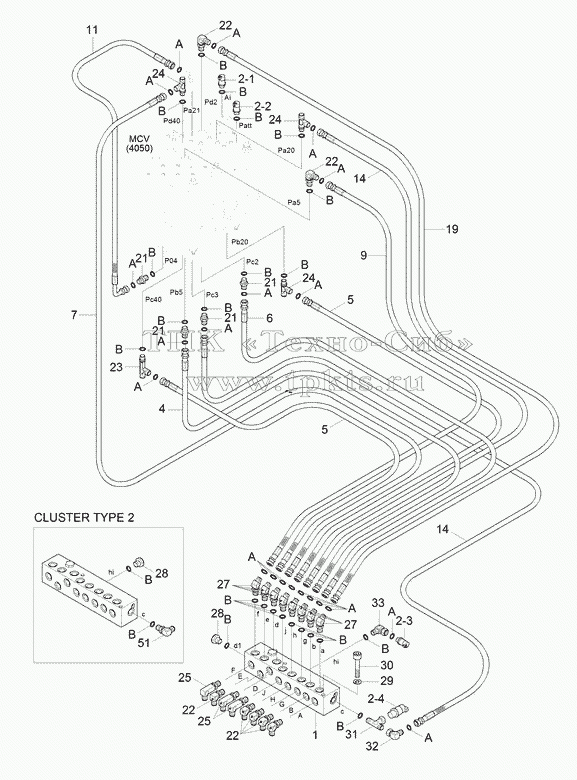

Каталоги запасных частей к спецтехнике Hyundai R180LC-9S PILOT HYD PIPING (CONTROL 1)
2-2
2-4
51
1
2-1
2-3
4
4
5
5
6
7
9
11
14
14
19
21
21
21
21
22
22
22
22
23
24
24
24
25
25
27
27
28
28
29
30
31
32
33
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
B
B
B
B
B
B
B
B
B
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 2-2 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 2-4 |
31N4-20100 |
|
Switch-Pressure |
В корзину
|
| 51 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 1 |
31Q6-20171 |
|
Block-Terminal |
В корзину
|
| 2-1 |
31Q4-40830 |
|
SENSOR-PRESSURE |
В корзину
|
| 2-3 |
31N4-20100 |
|
Switch-Pressure |
В корзину
|
| 4 |
X400-042027 |
|
Hose Assy-Synf,Orfs |
В корзину
|
| 5 |
X400-042021 |
|
HOSE ASSY-SYNF,ORFS |
В корзину
|
| 6 |
X400-042023 |
|
Hose Assy-Synf, Orfs |
В корзину
|
| 7 |
X400-042040 |
|
Hose Assy-Synflex, Orfs |
В корзину
|
| 9 |
X400-042028 |
|
Hose Assy-Synf, Orfs |
В корзину
|
| 11 |
X420-042024 |
|
HOSE ASSY-ORFS 0X90 |
В корзину
|
| 14 |
X400-042026 |
|
Hose Assy-Synflex, Orfs |
В корзину
|
| 19 |
X400-042030 |
|
Hose Assy-Synf, Orfs |
В корзину
|
| 21 |
X500-110001 |
|
CONNECTOR-ORFS |
В корзину
|
| 22 |
X520-110001 |
|
ELBOW-90,ORFS |
В корзину
|
| 23 |
31N4-22150 |
|
Tee-Long, Orfs |
В корзину
|
| 24 |
X820-045151 |
|
TEE-R/TYPE,ORFS |
В корзину
|
| 25 |
31N6-25110 |
|
ELBOW-90,LONG |
В корзину
|
| 27 |
X530-110001 |
|
ELBOW-45,ORFS |
В корзину
|
| 28 |
P220-110102 |
|
Plug-Hex |
В корзину
|
| 29 |
S411-100006 |
|
WASHER-SPRING |
В корзину
|
| 30 |
S109-080756 |
|
BOLT-SOCKET |
В корзину
|
| 31 |
31NB-20130 |
|
TEE-RUN TYPE/TEST |
В корзину
|
| 32 |
X850-515100 |
|
ELBOW-90 SWIVEL,ORFS |
В корзину
|
| 33 |
31E5-11110 |
|
ADAPTER |
В корзину
|
| A |
S621-011001 |
|
O-RING |
В корзину
|
| B |
S631-011004 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
