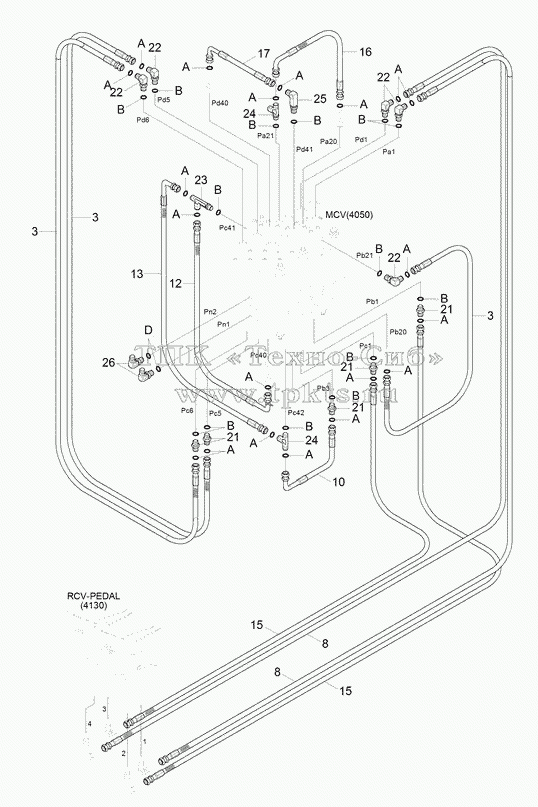

Каталоги запасных частей к спецтехнике Hyundai R180LC-9S PILOT HYD PIPING (CONTROL 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3
3
8
8
10
12
13
15
15
16
17
21
21
21
21
22
22
22
22
23
24
24
25
26
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
B
B
D
Позиция на иллюстрации Заводской номер детали Название детали
3 X400-042020 Hose Assy-Synf, Orfs В корзину
8 X400-042068 Hose Assy-Synflex,Orfs В корзину
10 X420-042007 HOSE ASSY-ORFS 0X90 В корзину
12 X420-042019 Hose Assy-Orfs 0x90 В корзину
13 X420-042021 HOSE ASSY-ORFS 0X90 В корзину
15 X400-042060 Hose Assy-Synf,Orfs В корзину
16 X420-042009 Hose Assy-Orfs 0x90 В корзину
17 X420-042012 Hose Assy-Orfs 0x90 В корзину
21 X500-110001 CONNECTOR-ORFS В корзину
22 X520-110001 ELBOW-90,ORFS В корзину
23 31N4-22150 Tee-Long, Orfs В корзину
24 X820-045151 TEE-R/TYPE,ORFS В корзину
25 31N6-25110 ELBOW-90,LONG В корзину
26 X520-110012 ELBOW-90,ORFS В корзину
A S621-011001 O-RING В корзину
B S631-011004 O-RING В корзину
D S631-014004 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
