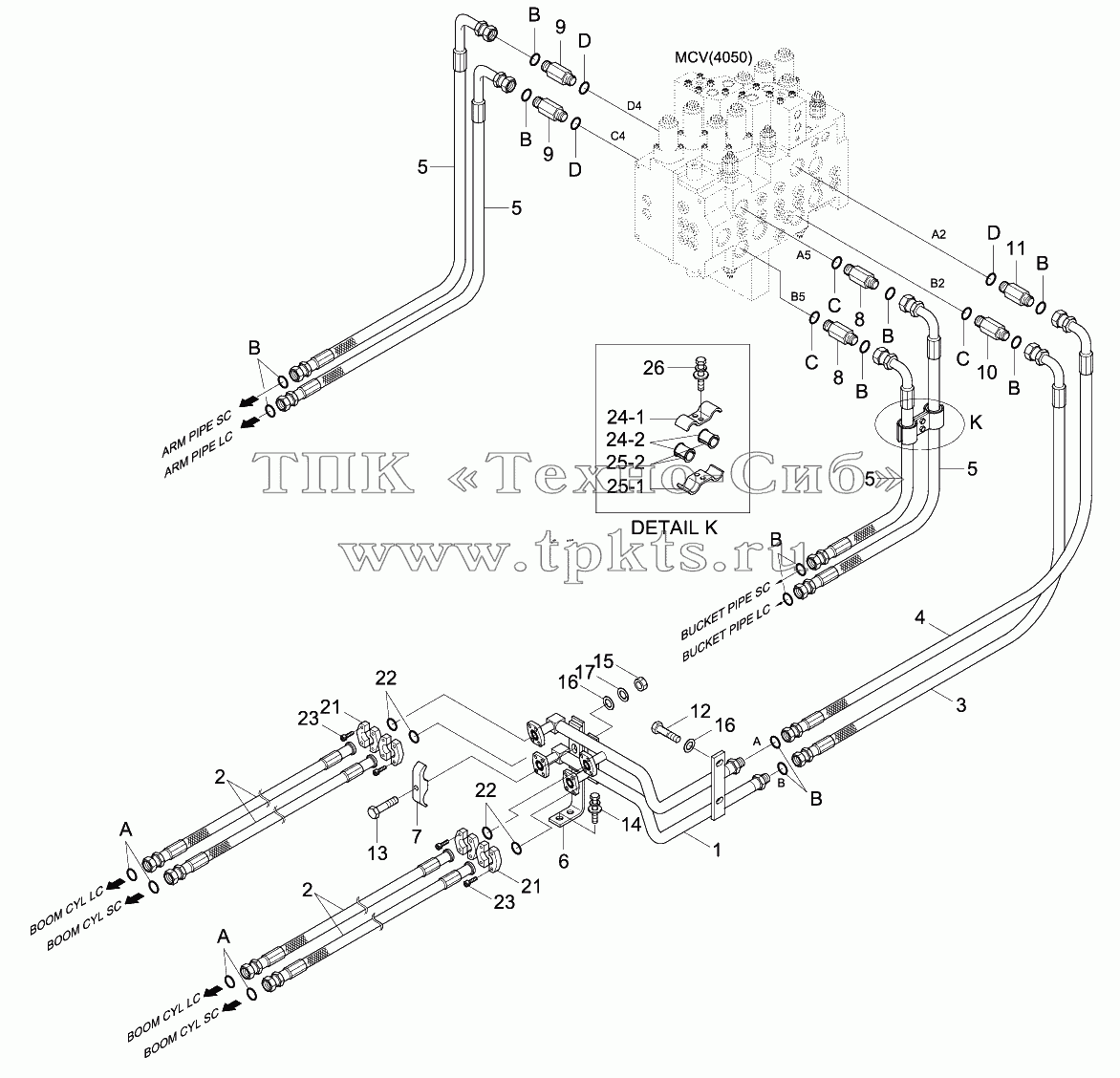

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q5-11190 | PIPE ASSY | В корзину | |
10 | X511-112544 | Connector-Long, Orfs | В корзину | |
11 | X511-116544 | Connector-Long, Orfs | В корзину | |
12 | S017-100256 | Bolt-Hex | В корзину | |
13 | S017-100806 | Bolt-Hex | В корзину | |
14 | S037-123026 | BOLT-W/WASHER | В корзину | |
15 | S207-101006 | Nut-Hex | В корзину | |
16 | S403-102006 | WASHER-PLAIN | В корзину | |
17 | S411-100006 | WASHER-SPRING | В корзину | |
2 | 31Q5-10310 | Hose Assy | В корзину | |
21 | P173-120102 | FLANGE-HYD,SPLIT | В корзину | |
22 | Y171-019004 | O-RING | В корзину | |
23 | S109-100306 | BOLT-SOCKET | В корзину | |
24 | 31Q4-13390 | Clamp Assy | В корзину | |
24-1 | 31Q4-13370 | CLAMP | В корзину | |
24-2 | 31E7-01720 | Grommet | В корзину | |
25 | 31Q4-13380 | Clamp Assy | В корзину | |
25-1 | 31Q4-13370 | CLAMP | В корзину | |
25-2 | 31E7-01720 | Grommet | В корзину | |
26 | S037-123526 | BOLT-W/WASHER | В корзину | |
3 | P930-128018 | Hose Assy-Orfs 0x90 | В корзину | |
4 | P930-128020 | Hose Assy-Orfs 0x90 | В корзину | |
5 | 31Q5-10320 | Hose Assy | В корзину | |
6 | 31Q4-11170 | Bracket | В корзину | |
7 | 31N4-12270 | Clamp-Pipe | В корзину | |
8 | X511-112546 | Connector-Long, Orfs | В корзину | |
9 | X511-116546 | Connector-Long, Orfs | В корзину | |
A | S621-014001 | O-RING | В корзину | |
B | S621-018001 | O-RING | В корзину | |
C | S631-024004 | O-RING | В корзину | |
D | S631-029004 | O-RING | В корзину |
