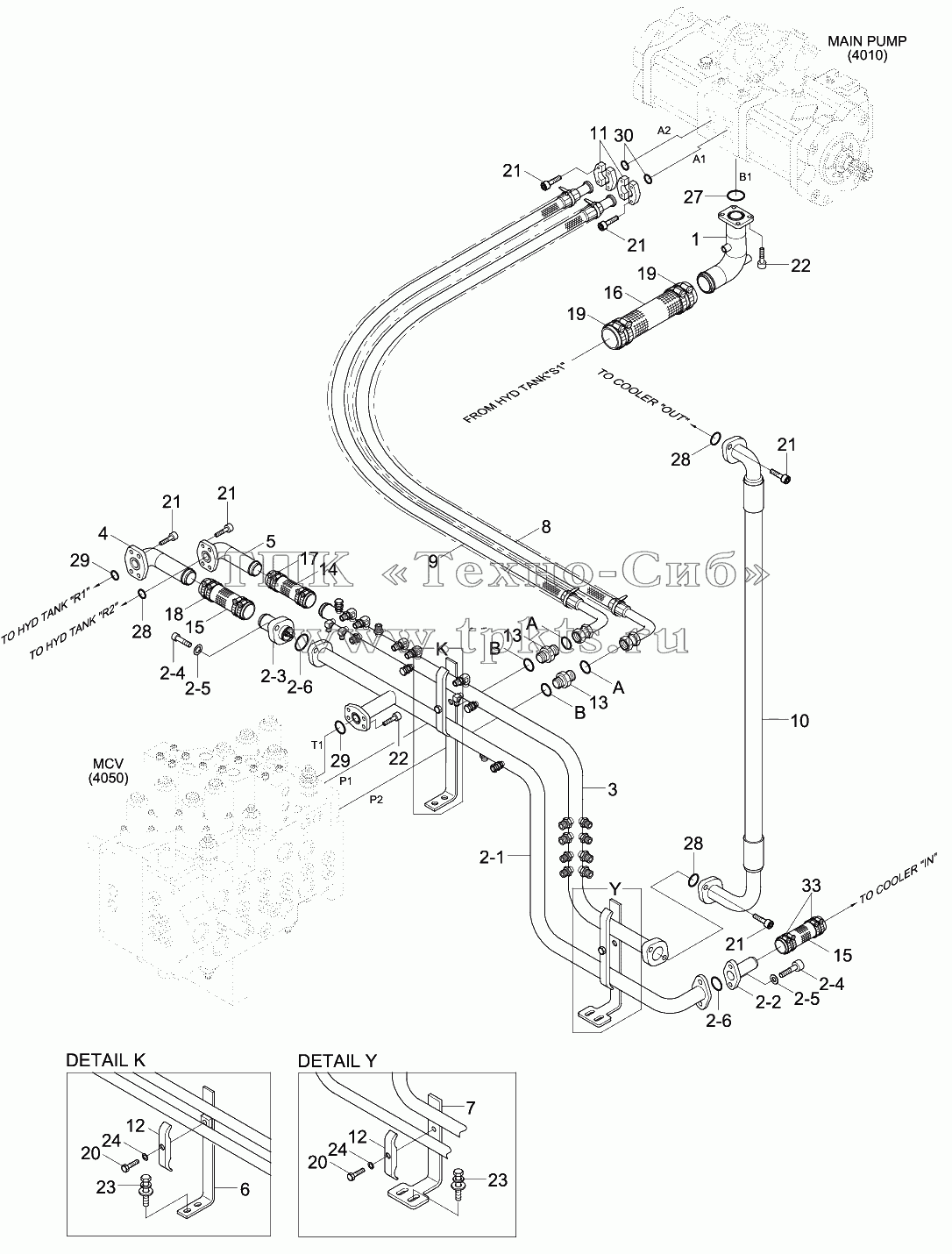

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31Q5-18310 | PIPE ASSY-SUCTION | В корзину | |
10 | 31Q5-11131 | Hose Assy-Return | В корзину | |
10 | 31Q5-18220 | HOSE ASSY | В корзину | |
11 | P174-120102 | Flange-Hyd, Split | В корзину | |
12 | 31Q6-11140 | CLAMP-PIPE | В корзину | |
13 | X500-110004 | CONNECTOR-ORFS | В корзину | |
14 | P760-063019 | Hose-Rubber | В корзину | |
15 | 31N4-15370 | Hose-Rubber | В корзину | |
16 | P760-103022 | HOSE-RUBBER | В корзину | |
17 | S572-570006 | Clamp-Hose, Wire Type | В корзину | |
18 | S572-620006 | CLAMP-HOSE, WIRE TYPE | В корзину | |
19 | 31N6-11190 | Clamp-Hose, Wire Type | В корзину | |
2 | 31Q5-13121 | PIPE SUB ASSY-RETURN | В корзину | |
2 | 31Q5-13122 | RETURN PIPE SUB ASSY | В корзину | |
2-1 | 31Q5-13130 | PIPE WA | В корзину | |
2-2 | 31N4-11131 | CHECK VALVE | В корзину | |
2-3 | 31N5-11150 | CHECK VALVE | В корзину | |
2-3 | 31N7-12281 | VALVE-CHECK | В корзину | |
2-4 | S109-120456 | Bolt-Socket | В корзину | |
2-5 | S403-122006 | Washer-Plain | В корзину | |
2-6 | Y172-003004 | O-Ring | В корзину | |
20 | S017-120706 | BOLT-HEX | В корзину | |
21 | S109-100306 | BOLT-SOCKET | В корзину | |
22 | S109-120306 | BOLT-SOCKET | В корзину | |
23 | S037-103026 | BOLT-W/WASHER | В корзину | |
24 | S403-12200B | WASHER-PLAIN | В корзину | |
27 | S631-071001 | O-Ring | В корзину | |
28 | Y171-027004 | O-RING | В корзину | |
29 | Y172-003004 | O-Ring | В корзину | |
3 | 31Q5-13140 | RETURN PIPE ASSY | В корзину | |
30 | Y171-019004 | O-RING | В корзину | |
33 | S572-640006 | Clamp-Hose, Wire Type | В корзину | |
4 | 31Q5-13150 | PIPE ASSY | В корзину | |
5 | 31Q4-12130 | Pipe Assy | В корзину | |
6 | 31Q4-11180 | Bracket-Return | В корзину | |
7 | 31Q4-11190 | Bracket-Pipe | В корзину | |
8 | P993-128421 | HOSE ASSY-ORFS, FLG 0X90 | В корзину | |
9 | P993-128420 | Hose Assy-Orfs, Flg 0x90 | В корзину |
