Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Hyundai › R210LC-9 › BOOM HYD PIPING (5.68M, STD)

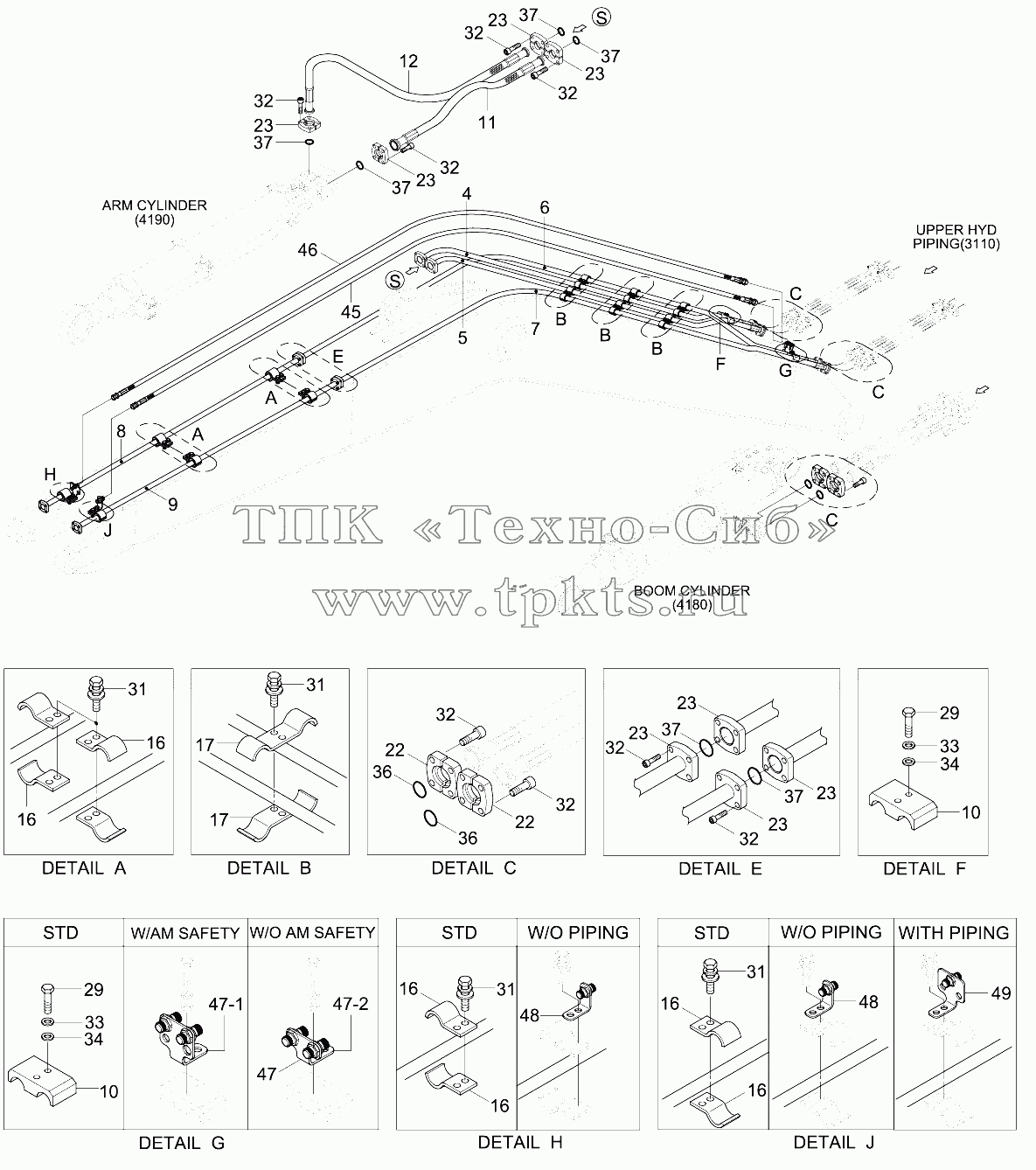

Каталоги запасных частей к спецтехнике Hyundai R210LC-9 BOOM HYD PIPING (5.68M, STD)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
6
7
8
9
10
10
11
12
16
16
16
16
16
16
17
17
22
22
23
23
23
23
23
23
23
23
29
29
31
31
31
31
32
32
32
32
32
32
32
32
33
33
34
34
36
36
37
37
37
37
37
37
Позиция на иллюстрации Заводской номер детали Название детали
4 31Q6-50141 Pipe Wa В корзину
5 31Q6-50151 Pipe Wa В корзину
6 31Q6-50160 Pipe Wa В корзину
7 31Q6-50170 Pipe Wa В корзину
8 31Q6-50180 Pipe Wa В корзину
9 31Q6-50190 Pipe Wa В корзину
10 31Q6-50200 CLAMP-PIPE В корзину
11 P700-168322 HOSE ASSY-FLG 0X90 В корзину
12 P680-168323 Hose Assy-Flg 0x0 В корзину
16 31E7-01711 CLAMP ASSY В корзину
17 31E7-01750 CLAMP ASSY В корзину
22 P173-120102 FLANGE-HYD,SPLIT В корзину
23 P173-160104 FLANGE-HYD,SPLIT В корзину
29 S017-120656 BOLT-HEX В корзину
31 S037-123526 BOLT-W/WASHER В корзину
32 S109-100306 BOLT-SOCKET В корзину
33 S403-12200B WASHER-PLAIN В корзину
34 S411-120006 WASHER-SPRING В корзину
36 Y171-019004 O-RING В корзину
37 Y171-024004 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
