Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Hyundai › R210LC-9 › BOOM HYD PIPING (L/REACH, #0086-)

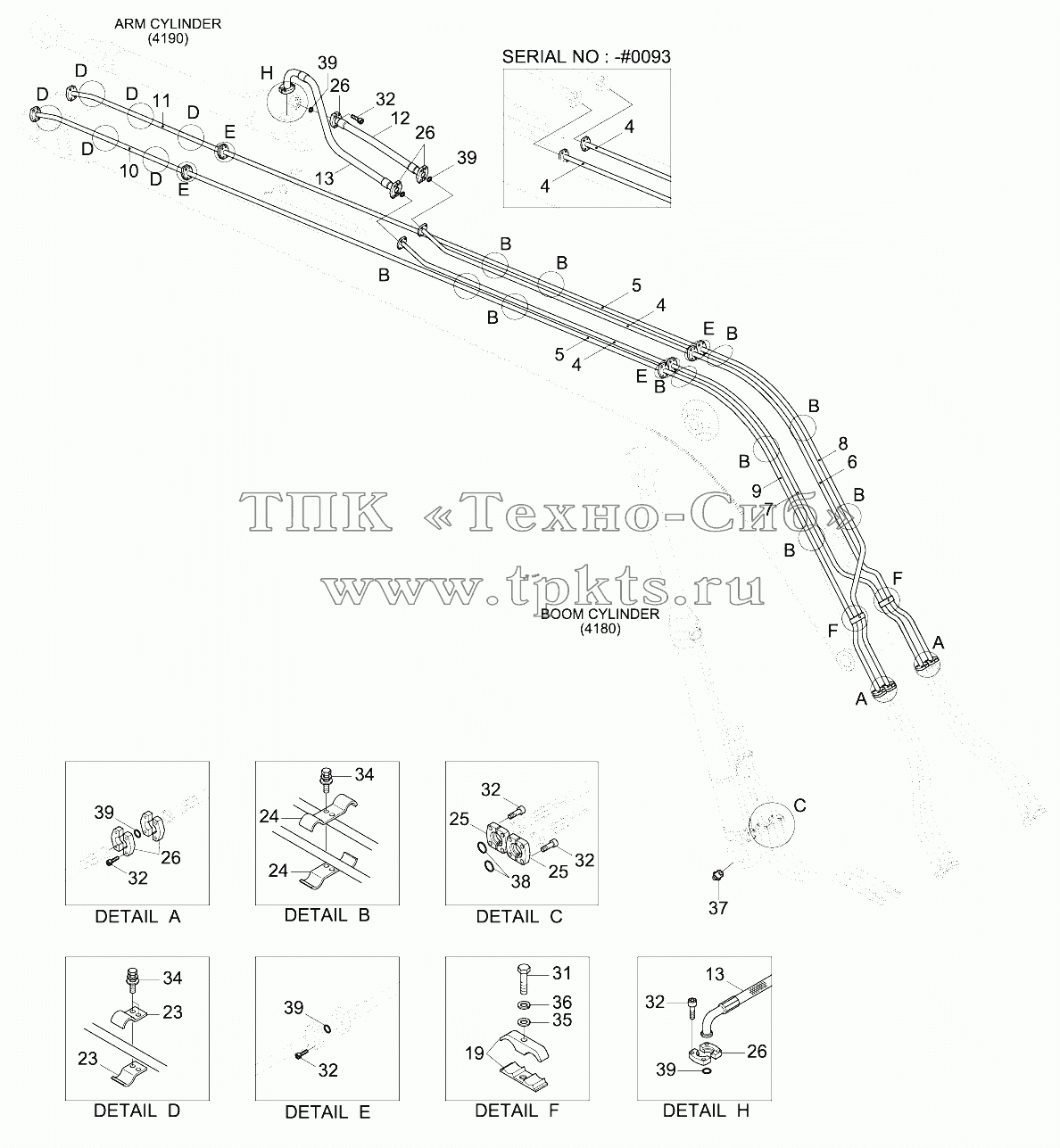

Каталоги запасных частей к спецтехнике Hyundai R210LC-9 BOOM HYD PIPING (L/REACH, #0086-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
4
4
4
5
5
6
7
8
9
10
11
12
13
13
19
23
23
24
24
25
25
26
26
26
26
31
32
32
32
32
32
32
34
34
35
36
37
38
39
39
39
39
39
Позиция на иллюстрации Заводской номер детали Название детали
31Q6-56121 31Q6-56121 Pipe Wa В корзину
BoomPiping BoomPiping Boom Piping В корзину
P700-167325 P700-167325 Hose Assy-Flg В корзину
P680-167326 P680-167326 Hose Assy-Flg В корзину
31Q6-56171 31Q6-56171 Pipe Wa В корзину
31Q6-56161 31Q6-56161 Pipe Wa В корзину
31Q6-56151 31Q6-56151 Pipe Wa В корзину
31Q6-56141 31Q6-56141 Pipe Wa В корзину
4 31Q6-56120 Pipe Wa В корзину
5 31Q6-56130 Pipe Wa В корзину
6 31Q6-56140 Pipe Wa В корзину
7 31Q6-56150 Pipe Wa В корзину
8 31Q6-56160 Pipe Wa В корзину
9 31Q6-56170 Pipe Wa В корзину
10 31Q6-56180 Pipe Wa В корзину
11 31Q6-56190 Pipe Wa В корзину
12 P680-167328 Hose Assy-Flg В корзину
13 P700-167327 Hose Assy-Flg В корзину
19 31Q6-50200 CLAMP-PIPE В корзину
23 31E7-01711 CLAMP ASSY В корзину
24 31E7-01750 CLAMP ASSY В корзину
25 P173-120102 FLANGE-HYD,SPLIT В корзину
26 P173-160104 FLANGE-HYD,SPLIT В корзину
31 S017-120656 BOLT-HEX В корзину
32 S109-100306 BOLT-SOCKET В корзину
34 S037-123526 BOLT-W/WASHER В корзину
35 S403-12200B WASHER-PLAIN В корзину
36 S411-120006 WASHER-SPRING В корзину
37 S651-810002 NIPPLE-GREASE В корзину
38 Y171-019004 O-RING В корзину
39 Y171-024004 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
