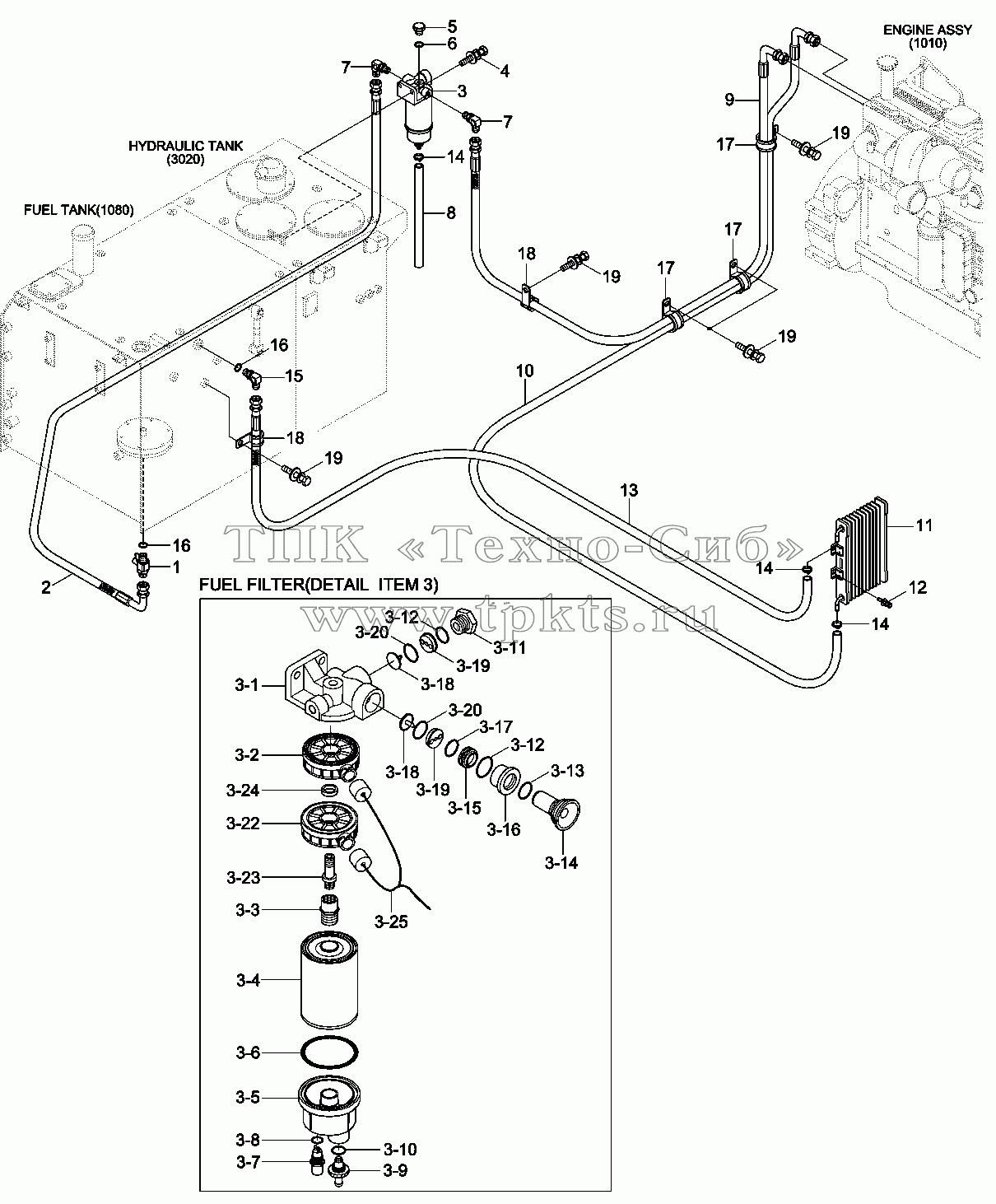

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 11Q4-50010 | VALVE-FUEL CUT | В корзину | |
10 | 11QA-53020 | HOSE-FUEL | В корзину | |
11 | 11QB-41041 | COOLER-FUEL | В корзину | |
12 | S035-082026 | BOLT-W/WASHER | В корзину | |
13 | 11Q7-53020 | HOSE-FUEL | В корзину | |
14 | S520-017000 | CLAMP-HOSE | В корзину | |
15 | P020-110003 | ELBOW-90 | В корзину | |
16 | S631-018004 | O-RING | В корзину | |
17 | 31L7-10220 | CLAMP-TUBE | В корзину | |
18 | 31L7-10340 | CLAMP-TUBE INS | В корзину | |
19 | S037-101526 | BOLT-W/WASHER | В корзину | |
2 | 11Q9-50040 | HOSE-FUEL | В корзину | |
3 | 11NA-73000 | FUEL FILTER & W/S ASSY | В корзину | |
3 | 11NA-71001 | FUEL FILTER & W/S ASSY | В корзину | |
3-1 | 11NA-71010 | HEAD-FILTER | В корзину | |
3-10 | 11NA-71100 | O-RING | В корзину | |
3-2 | 11NA-71020 | HEATER-FUEL | В корзину | |
3-22 | 11NA-71020 | HEATER-FUEL | В корзину | |
3-23 | 11Q6-50100 | CONNECTOR | В корзину | |
3-24 | 11Q6-50110 | SPACER | В корзину | |
3-25 | 21Q8-23200 | HARNESS-FUEL WARMER | В корзину | |
3-3 | 11NA-71030 | CONNECTOR | В корзину | |
3-4 | 11NA-71041 | ELEMENT ASSY | В корзину | |
3-5 | 11NA-71050 | BOWL-CLEAR | В корзину | |
3-6 | 11NA-71060 | O-RING | В корзину | |
3-7 | 11NA-71070 | SENSOR | В корзину | |
3-8 | 11NA-71080 | O-RING | В корзину | |
3-9 | 11NA-71090 | VALVE-SCREW | В корзину | |
4 | S037-102526 | BOLT-W/WASHER | В корзину | |
5 | P210-101400 | PLUG-HEX | В корзину | |
6 | Y161-014001 | O-RING | В корзину | |
7 | 11N8-50060 | ELBOW-90 | В корзину | |
8 | 11N1-50040 | HOSE-DRAIN | В корзину | |
9 | 11QA-53010 | HOSE-FUEL | В корзину | |
3-11 | 11NA-71110 | PLUG-SCREW | В корзину | |
3-12 | 11NA-71120 | O-RING | В корзину | |
3-13 | 11NA-71130 | O-RING | В корзину | |
3-14 | 11NA-71140 | PUMP-BODY PRIMING | В корзину | |
3-15 | 11NA-71150 | PUMP-HEAD | В корзину | |
3-16 | 11NA-71160 | HOLDER | В корзину | |
3-17 | 11NA-71170 | O-RING | В корзину | |
3-18 | 11NA-71180 | PLATE-VALVE | В корзину | |
3-19 | 11NA-71190 | FRAME-VALVE | В корзину | |
3-20 | 11NA-71200 | O-RING | В корзину |
