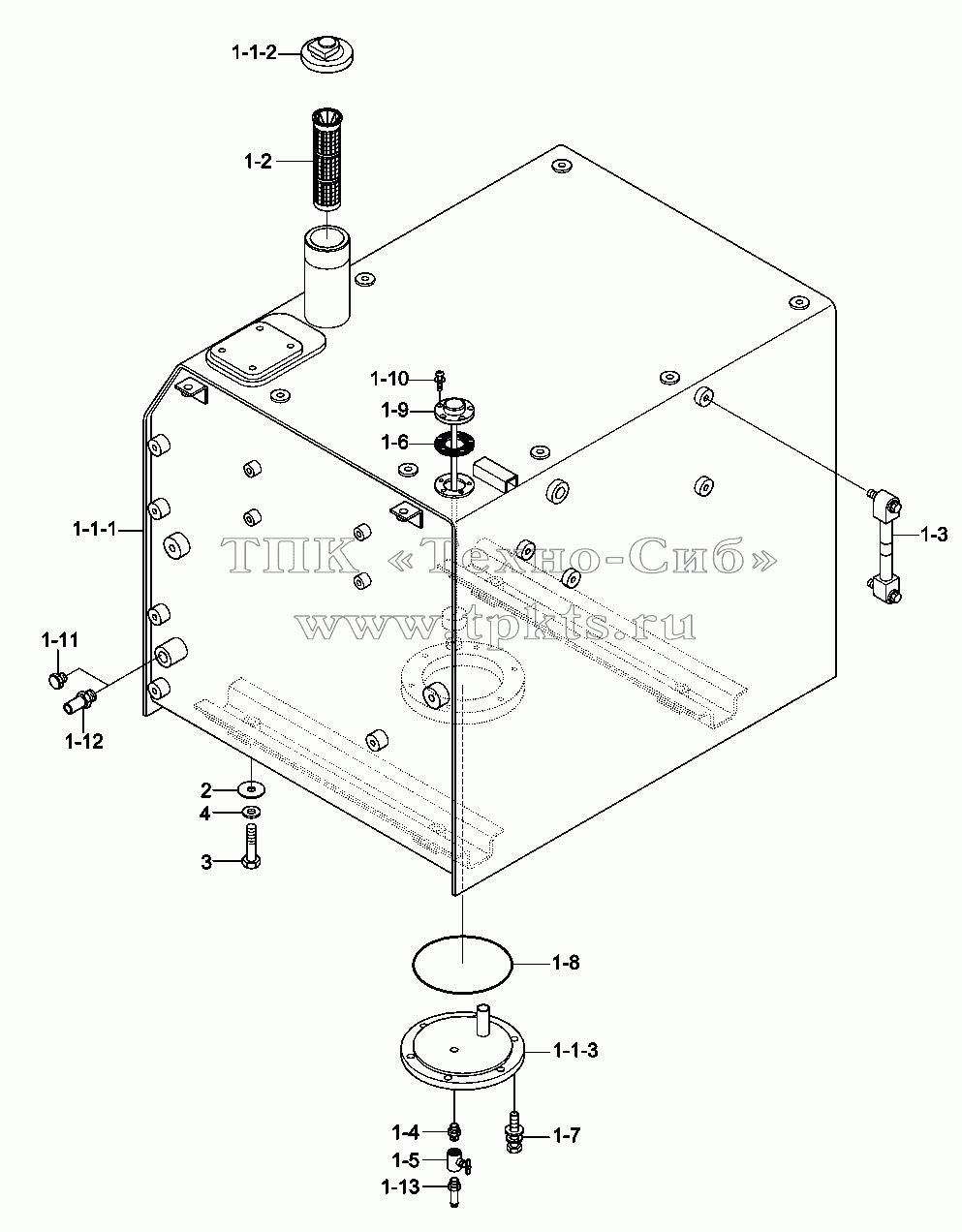

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | FUEL TANK ASSY | FUEL TANK ASSY | В корзину | |
1-1 | FUEL & HYD TANK SUB | FUEL & HYD TANK SUB | В корзину | |
1-1-1 | 33QA-02220 | FUEL TANK WA | В корзину | |
1-1-2 | 31M9-02130 | FUEL CAP ASSY | В корзину | |
1-1-3 | 31Q6-02130 | COVER-DRAIN | В корзину | |
1-10 | S131-051546 | SCREW-W/WASHER | В корзину | |
1-11 | P220-430204 | PLUG-HEX | В корзину | |
1-12 | P090-101608 | CONNECTOR-HOSE | В корзину | |
1-13 | P090-100404 | CONNECTOR-HOSE | В корзину | |
1-2 | 31M9-02080 | STRAINER | В корзину | |
1-3 | 33Q6-02600 | GAUGE-LEVEL | В корзину | |
1-4 | 31E5-3049 | FITTING | В корзину | |
1-5 | E131-1006 | VALVE-NEEDLE | В корзину | |
1-6 | E128-1053 | GASKET | В корзину | |
1-7 | S037-103026 | BOLT-W/WASHER | В корзину | |
1-8 | S632-170001 | O-RING | В корзину | |
1-9 | 21Q4-10700 | SENDER-FUEL | В корзину | |
2 | 31N8-01300 | SHIM | В корзину | |
3 | S017-20050D | BOLT-HEX | В корзину | |
4 | 91E6-60200-DA | WASHER-HARDENED | В корзину |
