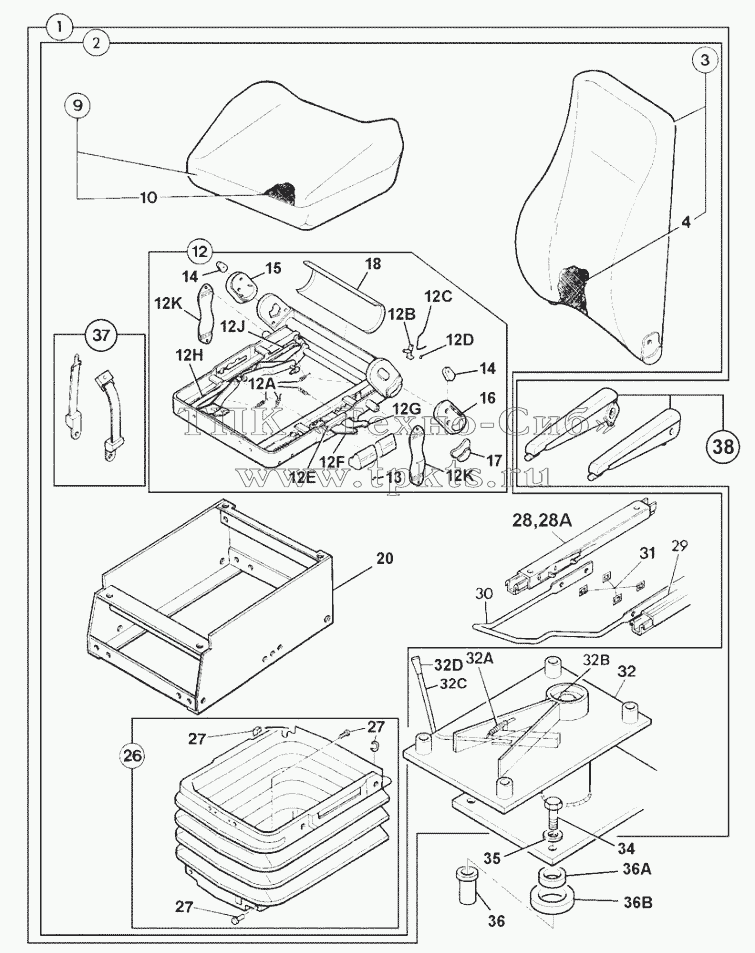

Каталоги запасных частей к спецтехнике JCB JCB-3CX Super (Часть 1) SEAT, STATIC
1
2
3
4
9
10
12
12A
12B
12C
12D
12E
12F
12G
12H
12J
12K
12K
13
13
14
14
15
16
17
18
20
26
27
27
27
28
28A
28A
28A
29
30
31
32
32A
32B
32C
34
35
36
36A
36B
37
38
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
128/13560 |
|
Seat assy, static vinyl as supplied |
В корзину
|
| 2 |
40/910726 |
|
Seat Seat, static, vinyl |
В корзину
|
| 3 |
40/910735 |
|
Cushion Cushion, squab assy, v |
В корзину
|
| 4 |
40/910397 |
|
Cover Seat, vinyl |
В корзину
|
| 9 |
40/910518 |
|
Cushion seat assy Vinyl high back |
В корзину
|
| 10 |
40/910402 |
|
Cover seat cushion, vinyl |
В корзину
|
| 12 |
40/910430 |
|
Frame assembly |
В корзину
|
| 12A |
40/910445 |
|
Kit-spring 2 lever height rise |
В корзину
|
| 12B |
40/910446 |
|
Handle squab |
В корзину
|
| 12C |
40/910447 |
|
Spring squab handle |
В корзину
|
| 12D |
40/910448 |
|
Circlip height adjuster |
В корзину
|
| 12E |
40/910141 |
|
Clip black cushion frame |
В корзину
|
| 12F |
40/910142 |
|
Handle height adjustment front |
В корзину
|
| 12G |
40/910143 |
|
Handle height adjustment rear |
В корзину
|
| 12H |
40/910145 |
|
Adjuster height rear |
В корзину
|
| 12J |
40/910737 |
|
Handle height adjust |
В корзину
|
| 12K |
40/910146 |
|
Strap suspension unit |
В корзину
|
| 13 |
40/910404 |
|
Handle grip front |
В корзину
|
| 13 |
40/910405 |
|
Handle grip rear |
В корзину
|
| 14 |
40/903108 |
|
Cap side plate |
В корзину
|
| 15 |
40/903109 |
|
Cover slave right hand sideplate |
В корзину
|
| 16 |
40/903110 |
|
Cover upper left hand sideplate |
В корзину
|
| 17 |
40/910406 |
|
Handle grip, squab recline |
В корзину
|
| 18 |
40/903112 |
|
Plate cushion frame back |
В корзину
|
| 20 |
40/910736 |
|
Pedestal pedestal |
В корзину
|
| 26 |
40/905204 |
|
Kit-bellows |
В корзину
|
| 27 |
40/903116 |
|
Kit bellow fixings |
В корзину
|
| 28 |
40/910410 |
|
Slide seat, right hand |
В корзину
|
| 28A |
40/905207 |
|
Bolt |
В корзину
|
| 28A |
1315/0305Z |
|
Setscrew |
В корзину
|
| 28A |
1391/3305Z |
|
Capscrew |
В корзину
|
| 29 |
40/910409 |
|
Slide left hand |
В корзину
|
| 30 |
40/910411 |
|
Handle slide |
В корзину
|
| 31 |
40/903125 |
|
Clip slide rail |
В корзину
|
| 32 |
40/910412 |
|
Pedestal assembly |
В корзину
|
| 32A |
814/10156 |
|
Spring |
В корзину
|
| 32B |
40/910413 |
|
Kit-nut & bolt pedestal swivel |
В корзину
|
| 32C |
40/910414 |
|
Handle assembly |
В корзину
|
| 32E |
40/911175 |
|
Washer thrust, in pedestal base |
В корзину
|
| 33 |
40/910415 |
|
Handle grip |
В корзину
|
| 34 |
1315/3412Z |
|
Bolt |
В корзину
|
| 35 |
1417/0013Z |
|
Washer lock |
В корзину
|
| 36 |
826/01105 |
|
Nut |
В корзину
|
| 36A |
332/A1009 |
|
Spacer inner seat mounting |
В корзину
|
| 36B |
823/10441 |
|
Spacer outer seat mounting |
В корзину
|
| 37 |
40/904700 |
|
Kit-seat belt 50dm long |
В корзину
|
| 38 |
128/C7269 |
|
Kit 2 armrests & fixings |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
