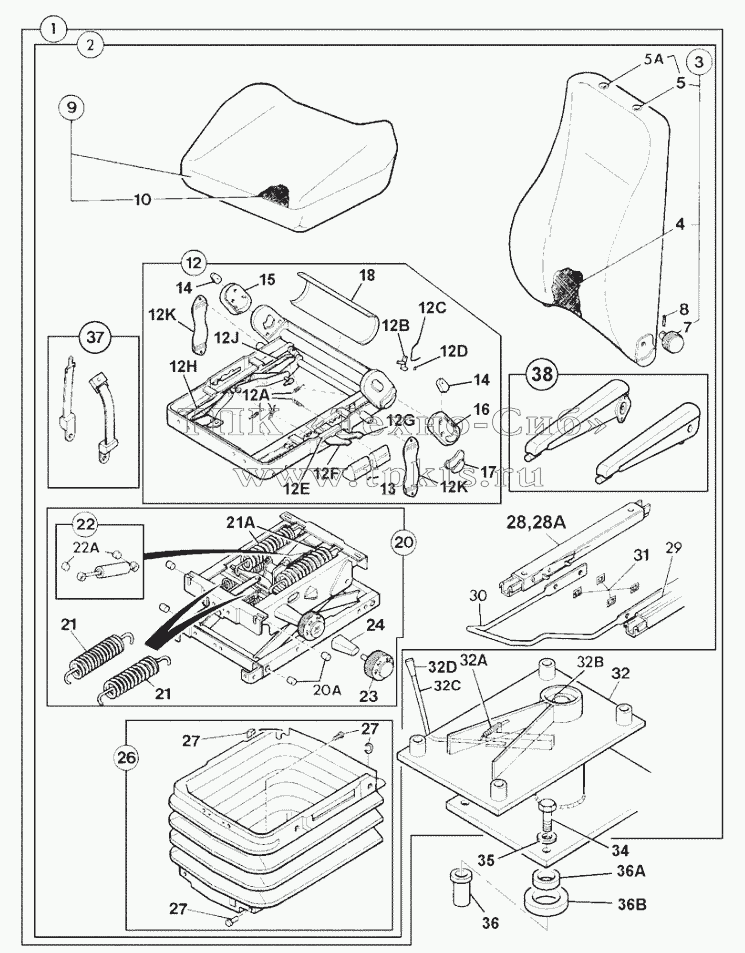

Каталоги запасных частей к спецтехнике JCB JCB-3CX Super (Часть 1) SEAT, SUSPENSION
1
1
1
2
3
4
5
5A
7
8
9
10
12
12A
12B
12C
12D
12E
12F
12G
12H
12J
13
13
14
14
15
16
17
18
20
20A
21
21
21A
22
22A
23
24
26
27
27
27
28
28A
28A
28A
29
30
31
32
32A
32B
32C
32D
34
35
36
36A
36B
37
38
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
128/13561 |
|
Seat assy, suspen cloth armrest & lumbar |
В корзину
|
| 1 |
128/13564 |
|
Seat assy, suspen. cloth without armrests |
В корзину
|
| 1 |
128/13565 |
|
Seat assy, suspen.vinyl without armrests |
В корзину
|
| 2 |
40/910709 |
|
Seat mech.suspn. cloth |
В корзину
|
| 3 |
40/910713 |
|
Cushion squab assy, cloth |
В корзину
|
| 4 |
40/910714 |
|
Cover squab assy, cloth |
В корзину
|
| 4A |
40/903132 |
|
Clip |
В корзину
|
| 5 |
40/903120 |
|
Plug Headrest |
В корзину
|
| 5A |
40/906903 |
|
Clip headrest |
В корзину
|
| 7 |
40/903119 |
|
Knob adjuster |
В корзину
|
| 8 |
40/903121 |
|
Pin tension |
В корзину
|
| 9 |
40/910710 |
|
Cushion seat, cloth |
В корзину
|
| 10 |
40/910711 |
|
Cover seat base, cloth |
В корзину
|
| 10A |
40/903132 |
|
Clip |
В корзину
|
| 12 |
40/910506 |
|
Frame seat base |
В корзину
|
| 12A |
40/910445 |
|
Kit-spring 2 lever height rise |
В корзину
|
| 12B |
40/910446 |
|
Handle squab |
В корзину
|
| 12C |
40/910447 |
|
Spring squab handle |
В корзину
|
| 12D |
40/910448 |
|
Circlip height adjuster |
В корзину
|
| 12E |
40/910141 |
|
Clip black cushion frame |
В корзину
|
| 12F |
40/910142 |
|
Handle height adjustment front |
В корзину
|
| 12G |
40/910143 |
|
Handle height adjustment rear |
В корзину
|
| 12H |
40/910144 |
|
Adjuster height |
В корзину
|
| 12J |
40/910145 |
|
Adjuster height rear |
В корзину
|
| 13 |
40/910404 |
|
Handle grip front |
В корзину
|
| 13 |
40/910405 |
|
Handle grip rear |
В корзину
|
| 14 |
40/903108 |
|
Cap side plate |
В корзину
|
| 15 |
40/903109 |
|
Cover slave right hand sideplate |
В корзину
|
| 16 |
40/903110 |
|
Cover upper left hand sideplate |
В корзину
|
| 17 |
40/910406 |
|
Handle grip, squab recline |
В корзину
|
| 18 |
40/903112 |
|
Plate cushion frame back |
В корзину
|
| 20 |
40/910707 |
|
Kit -suspension unit |
В корзину
|
| 20A |
40/906906 |
|
Kit-bush bolt |
В корзину
|
| 21 |
40/910140 |
|
Spring |
В корзину
|
| 21A |
40/903102 |
|
Spring tension |
В корзину
|
| 22 |
40/910298 |
|
Damper Seat |
В корзину
|
| 22A |
40/906905 |
|
Bush shock absorber |
В корзину
|
| 23 |
40/910706 |
|
Knob, suspension adjust |
В корзину
|
| 24 |
40/910708 |
|
Bracket support, handwheel |
В корзину
|
| 26 |
40/905204 |
|
Kit-bellows |
В корзину
|
| 27 |
40/903116 |
|
Kit bellow fixings |
В корзину
|
| 28 |
40/910410 |
|
Slide seat, right hand |
В корзину
|
| 28A |
40/905207 |
|
Bolt |
В корзину
|
| 28A |
1315/0305Z |
|
Setscrew |
В корзину
|
| 28A |
1391/3305Z |
|
Capscrew |
В корзину
|
| 29 |
40/910409 |
|
Slide left hand |
В корзину
|
| 30 |
40/910411 |
|
Handle slide |
В корзину
|
| 31 |
40/903125 |
|
Clip slide rail |
В корзину
|
| 32 |
40/910412 |
|
Pedestal assembly |
В корзину
|
| 32A |
814/10156 |
|
Spring |
В корзину
|
| 32B |
40/910413 |
|
Kit-nut & bolt pedestal swivel |
В корзину
|
| 32C |
40/910414 |
|
Handle assembly |
В корзину
|
| 32D |
40/910415 |
|
Handle grip |
В корзину
|
| 32E |
40/911175 |
|
Washer thrust, in pedestal base |
В корзину
|
| 34 |
1315/3412Z |
|
Bolt |
В корзину
|
| 35 |
1417/0013Z |
|
Washer lock |
В корзину
|
| 36 |
826/01105 |
|
Nut |
В корзину
|
| 36A |
332/A1009 |
|
Spacer inner seat mounting |
В корзину
|
| 36B |
823/10441 |
|
Spacer outer seat mounting |
В корзину
|
| 37 |
40/904700 |
|
Kit-seat belt 50dm long |
В корзину
|
| 38 |
40/910416 |
|
Kit-armrest pair |
В корзину
|
| 39 |
40/910417 |
|
Kit-headrest restraint |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
