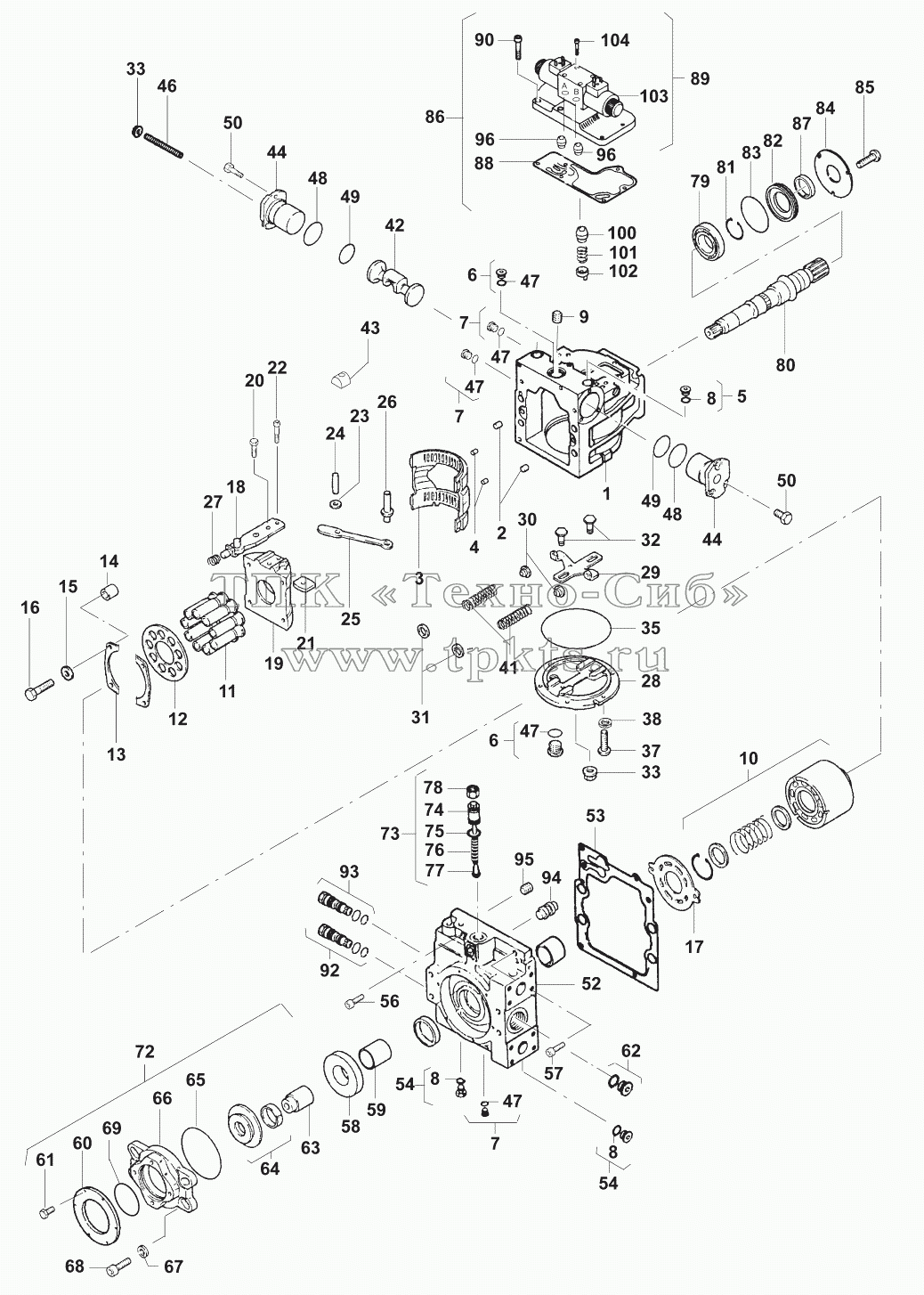

Каталоги запасных частей к спецтехнике JCB VM-146D/PD Гидронасос
1
2
3
4
5
6
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
35
37
38
41
42
43
44
44
46
47
47
47
47
47
48
48
49
49
50
50
52
53
54
54
56
57
58
59
60
61
62
63
64
65
66
67
68
69
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
92
94
95
96
96
100
101
102
103
104
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
04034/17702 |
|
Housing |
В корзину
|
| 2 |
04030/67142 |
|
Pin |
В корзину
|
| 3 |
04034/17703 |
|
Bearing |
В корзину
|
| 4 |
04029/16311 |
|
Parallel pin |
В корзину
|
| 5 |
07240/60661 |
|
Screw plug |
В корзину
|
| 6 |
04030/67193 |
|
Screw plug |
В корзину
|
| 7 |
04030/67226 |
|
Screw plug, cpl. |
В корзину
|
| 8 |
04029/16307 |
|
O-ring |
В корзину
|
| 9 |
07240/13330 |
|
Filter |
В корзину
|
| 10 |
04034/17705 |
|
Cylinder block |
В корзину
|
| 11 |
04034/17706 |
|
Piston, cpl. |
В корзину
|
| 12 |
04034/17707 |
|
Bracket |
В корзину
|
| 13 |
04034/17708 |
|
Guide |
В корзину
|
| 14 |
04034/17709 |
|
Sleeve |
В корзину
|
| 15 |
04030/67155 |
|
Washer |
В корзину
|
| 16 |
04030/67156 |
|
Hexagon screw |
В корзину
|
| 17 |
07250/50801 |
|
Valve plate |
В корзину
|
| 18 |
04034/17712 |
|
Control lever |
В корзину
|
| 19 |
04034/17713 |
|
Cradle |
В корзину
|
| 20 |
04034/17714 |
|
Hexagon screw |
В корзину
|
| 21 |
04034/17715 |
|
Guide |
В корзину
|
| 22 |
04034/17716 |
|
Cap screw |
В корзину
|
| 23 |
04034/17717 |
|
Disc |
В корзину
|
| 24 |
04034/17718 |
|
Spring type straight pin |
В корзину
|
| 25 |
04034/17719 |
|
Bow |
В корзину
|
| 26 |
04034/17720 |
|
Bolt |
В корзину
|
| 27 |
04034/17721 |
|
Compression spring |
В корзину
|
| 28 |
07250/50802 |
|
Cover |
В корзину
|
| 29 |
04034/17723 |
|
Lever |
В корзину
|
| 30 |
04034/17724 |
|
Spring retainer |
В корзину
|
| 31 |
04034/17725 |
|
Washer |
В корзину
|
| 32 |
04034/17726 |
|
Screw |
В корзину
|
| 33 |
04030/67135 |
|
Nut |
В корзину
|
| 35 |
04034/17728 |
|
O-ring |
В корзину
|
| 37 |
07250/50814 |
|
Hexagon screw |
В корзину
|
| 38 |
04034/17730 |
|
Washer |
В корзину
|
| 41 |
04034/17731 |
|
Compression spring |
В корзину
|
| 42 |
07250/50803 |
|
Piston |
В корзину
|
| 43 |
04034/17736 |
|
Sliding piece |
В корзину
|
| 44 |
07250/50804 |
|
Cylinder |
В корзину
|
| 46 |
04030/67142 |
|
Pin |
В корзину
|
| 47 |
02772/90024 |
|
O-ring |
В корзину
|
| 48 |
04034/17738 |
|
O-ring |
В корзину
|
| 49 |
04034/17739 |
|
O-ring |
В корзину
|
| 50 |
04901/10380 |
|
Hexagon screw |
В корзину
|
| 52 |
07250/50805 |
|
Housing, cpl. |
В корзину
|
| 53 |
04034/17751 |
|
Gasket |
В корзину
|
| 54 |
04030/67219 |
|
Screw plug |
В корзину
|
| 56 |
04034/17752 |
|
Cap screw |
В корзину
|
| 57 |
04034/17753 |
|
Cap screw |
В корзину
|
| 58 |
04034/17754 |
|
Spacer ring |
В корзину
|
| 59 |
04034/17755 |
|
Shaft |
В корзину
|
| 60 |
04030/67192 |
|
Holder ring |
В корзину
|
| 61 |
04901/10380 |
|
Hexagon screw |
В корзину
|
| 62 |
04034/17756 |
|
Screw plug |
В корзину
|
| 63 |
07250/50806 |
|
Coupling sleeve |
В корзину
|
| 64 |
07240/60670 |
|
Cover, cpl. |
В корзину
|
| 65 |
02772/90111 |
|
O-ring |
В корзину
|
| 66 |
07250/50807 |
|
Adaptor |
В корзину
|
| 67 |
04034/17762 |
|
Washer |
В корзину
|
| 68 |
04034/17763 |
|
Cap screw |
В корзину
|
| 69 |
02772/90112 |
|
O-ring |
В корзину
|
| 72 |
07250/50808 |
|
Adaptor, cpl. |
В корзину
|
| 73 |
04034/17767 |
|
Valve, cpl. |
В корзину
|
| 74 |
04034/17768 |
|
Adjusting screw, cpl. |
В корзину
|
| 75 |
04200/19216 |
|
O-ring |
В корзину
|
| 76 |
04901/10371 |
|
Compression spring |
В корзину
|
| 77 |
04901/10372 |
|
Poppet, valve |
В корзину
|
| 78 |
07240/13345 |
|
Nut |
В корзину
|
| 79 |
04034/17770 |
|
Cylindrical roller bearing |
В корзину
|
| 80 |
07250/50809 |
|
Shaft |
В корзину
|
| 81 |
04034/17772 |
|
Retaining ring |
В корзину
|
| 82 |
04034/17773 |
|
Gasket |
В корзину
|
| 83 |
04034/17775 |
|
O-ring |
В корзину
|
| 84 |
04034/17776 |
|
Thrust disc |
В корзину
|
| 85 |
04029/16332 |
|
Cap screw |
В корзину
|
| 86 |
07250/50810 |
|
Valve, cpl. |
В корзину
|
| 87 |
07240/60430 |
|
Shaft seal ring |
В корзину
|
| 88 |
04901/10382 |
|
Gasket |
В корзину
|
| 89 |
04901/10383 |
|
Valve |
В корзину
|
| 90 |
04901/10384 |
|
Cap screw |
В корзину
|
| 92 |
04901/10387 |
|
Valve |
В корзину
|
| 94 |
04901/10388 |
|
Check valve |
В корзину
|
| 95 |
04901/10389 |
|
Plug |
В корзину
|
| 96 |
07250/50812 |
|
Nozzle 1,5 |
В корзину
|
| 100 |
04901/10392 |
|
Nozzle 1,02 |
В корзину
|
| 101 |
04901/10393 |
|
Compression spring |
В корзину
|
| 102 |
04901/10394 |
|
Sleeve |
В корзину
|
| 103 |
07250/50813 |
|
Valve |
В корзину
|
| 104 |
04033/28600 |
|
Cap screw |
В корзину
|
| 04034/17701 |
04034/17701 |
|
Kit, gasket |
В корзину
|
| 07250/50800 |
07250/50800 |
|
Variable displacement hydro pump |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
