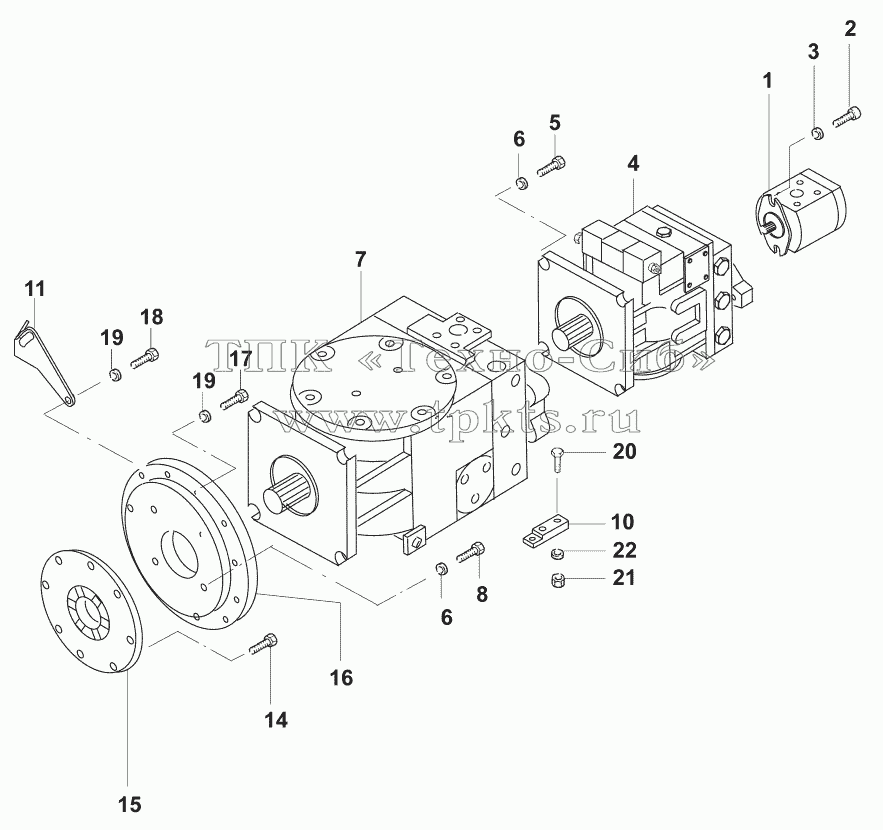

Каталоги запасных частей к спецтехнике JCB VM-146D/PD Установка гидронасоса
1
2
3
4
5
6
6
7
8
10
11
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
07250/50900 |
|
Steering pump |
В корзину
|
| 2 |
04016/51902 |
|
Cap screw |
В корзину
|
| 3 |
02200/00010 |
|
Washer 10,5 DIN7349 |
В корзину
|
| 4 |
07250/50800 |
|
Variable displacement hydro pump |
В корзину
|
| 5 |
02099/00002 |
|
Hexagon screw |
В корзину
|
| 6 |
02200/00013 |
|
Washer 13 DIN7349 |
В корзину
|
| 7 |
07250/60500 |
|
Drive pump |
В корзину
|
| 8 |
02021/12040 |
|
Hexagon screw M12xx40 DIN933 |
В корзину
|
| 10 |
07240/60019 |
|
Lever |
В корзину
|
| 11 |
07241/50043 |
|
Bracket |
В корзину
|
| 14 |
04026/91006 |
|
Hexagon screw |
В корзину
|
| 15 |
07240/60550 |
|
Clutch |
В корзину
|
| 16 |
07240/60025 |
|
Pump flange |
В корзину
|
| 17 |
02021/10030 |
|
Hexagon screw M10x30 DIN933 |
В корзину
|
| 18 |
02021/10035 |
|
Hexagon screw M10x35 DIN933 |
В корзину
|
| 19 |
02201/00010 |
|
Washer 10,5 DIN125 |
В корзину
|
| 20 |
02020/08035 |
|
Hexagon screw M8x35 DIN931 |
В корзину
|
| 21 |
02118/30800 |
|
Security nut VM8 DIN980 |
В корзину
|
| 22 |
02200/00008 |
|
Washer 8,4 DIN7349 |
В корзину
|
| 87251/50300 |
87251/50300 |
|
Hydro pump block |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
