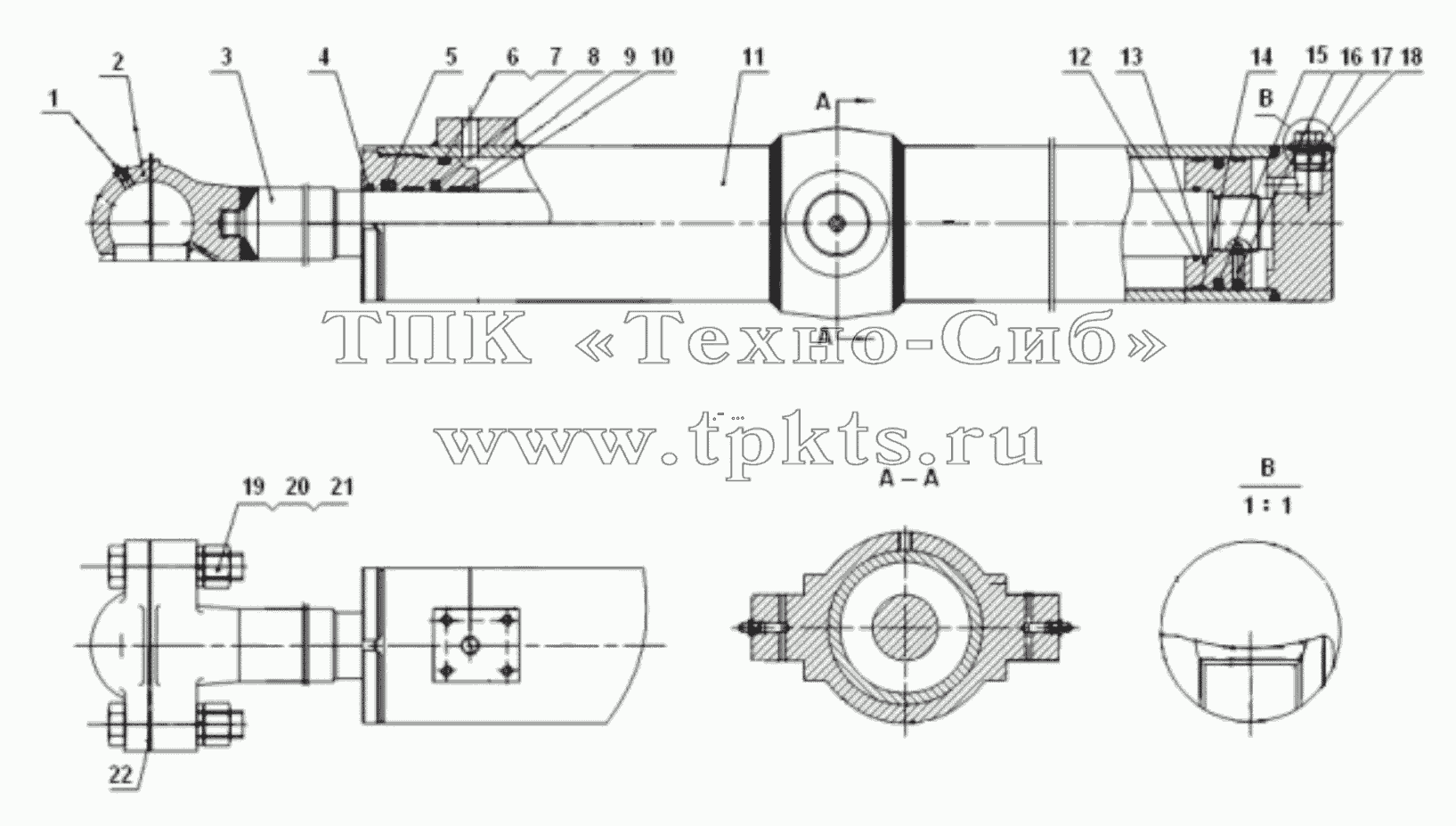

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB1152-74 | Grease fitting | В корзину | |
2 | PY200-CS(CB)-01 | Cover | В корзину | |
3 | PY200-CS(CB)-02 | Piston rod | В корзину | |
4 | UWR196228 | Dust ring | В корзину | |
5 | EU5065/1 | U-ring | В корзину | |
6 | GB1235-76 | O-ring | В корзину | |
7 | GB1235-76 | O-ring | В корзину | |
8 | ZYs(506) | Seal | В корзину | |
9 | LPY180-G4-03 | Support ring | В корзину | |
10 | PY180-G4-02A | Guide sleeve | В корзину | |
11 | PY200-CS(CB)-03G | Cylinder body | В корзину | |
12 | GB1235-76 | O-ring | В корзину | |
13 | PY180-G4G5G6 | Piston | В корзину | |
14 | LPY180-G4-04 | Support ring | В корзину | |
15 | ZYg(1006) | Seal | В корзину | |
16 | GB79-76 | Screw | В корзину | |
17 | JB1000-77 | Plug | В корзину | |
18 | JB982-77 | Seal ring | В корзину | |
19 | GB21-76 | Bolt | В корзину | |
20 | GB52-76 | Nut | В корзину | |
21 | GB93-76 | Washer | В корзину | |
22 | PY200-CS(CB)-04 | Shim | В корзину |
