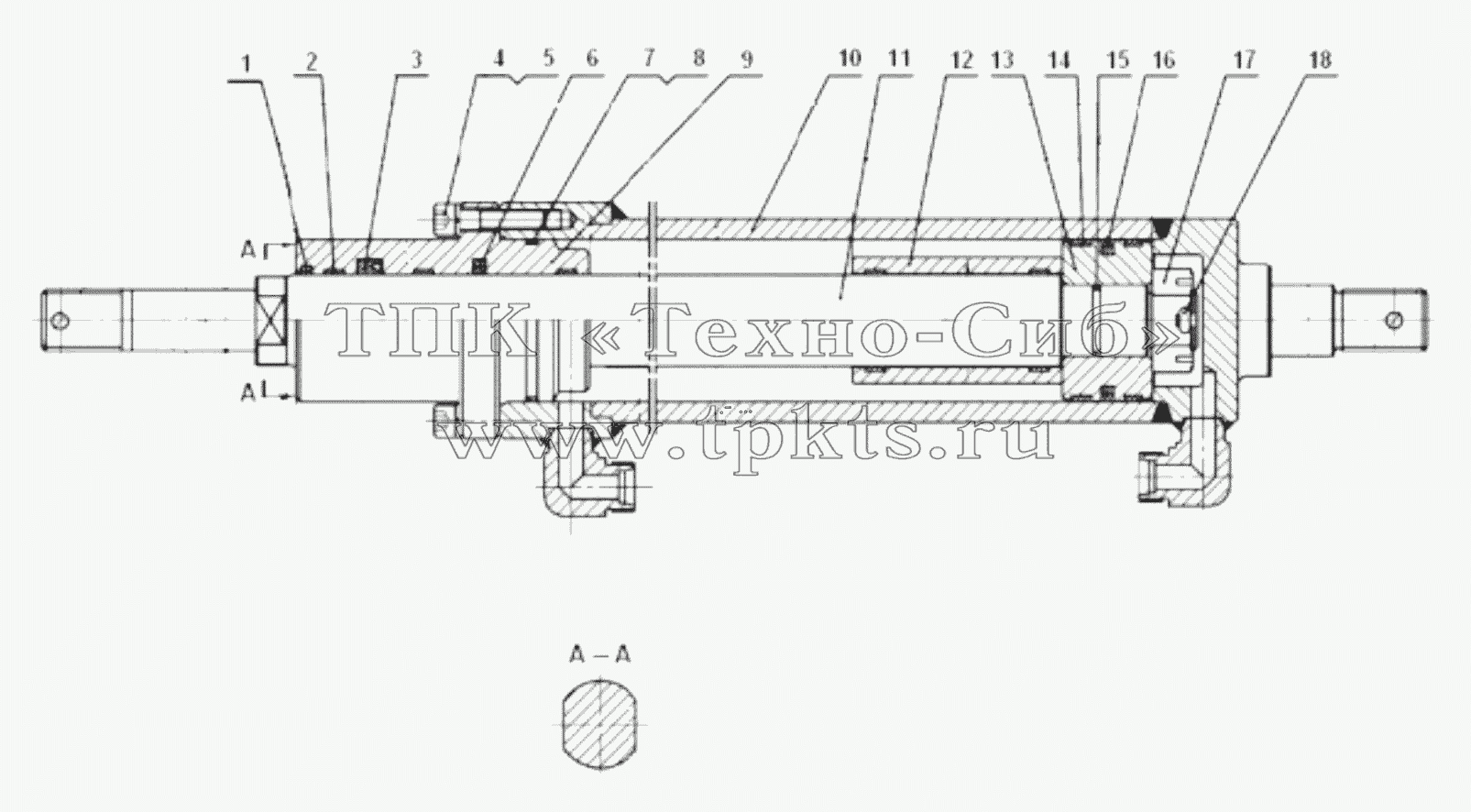

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | UWR177208 | Dust ring | В корзину | |
2 | Supportring | Support ring | В корзину | |
3 | EU4560 | U-ring | В корзину | |
4 | GB70-85 | Screw | В корзину | |
5 | GB93-76 | Washer | В корзину | |
6 | I/GR-0450-B-55/4470 | Seal | В корзину | |
7 | GB1235-76 | O-ring | В корзину | |
8 | GB1235-76 | O-ring | В корзину | |
9 | PY160-G3-01 | Cover | В корзину | |
10 | 10C1875-01 | Cylinder body | В корзину | |
11 | 10C0414-02 | Piston rod | В корзину | |
12 | 10C0414-03 | Spacer sleeve | В корзину | |
13 | Z39.1-7 | Piston | В корзину | |
14 | Z39.1-6 | Support ring | В корзину | |
15 | GB1235-76 | O-ring | В корзину | |
16 | E/GR-0800-A-55/4470 | Seal | В корзину | |
17 | 380103-03 | Nut | В корзину | |
18 | GB91-86 | Pin | В корзину |
