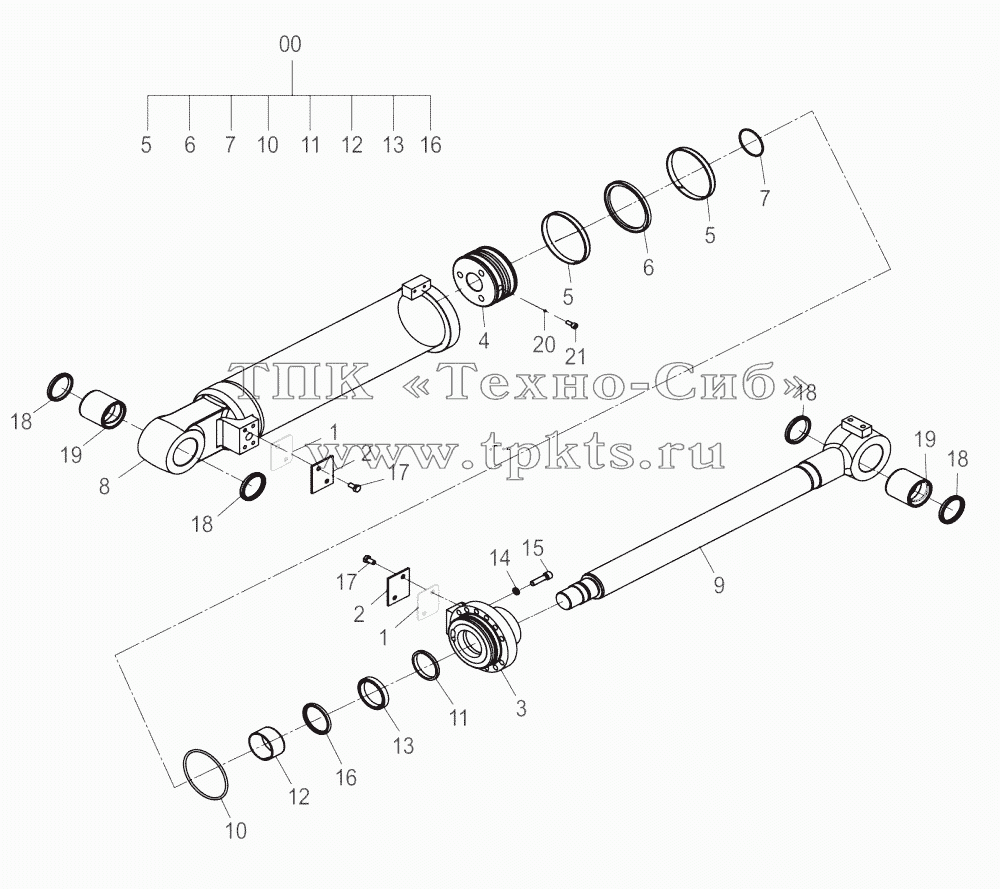

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
SP151742 | SP151742 | Bucket cylinder repair kit | В корзину | |
1 | Shim | Shim | В корзину | |
2 | 11A0054 | Cover | В корзину | |
3 | 53A2152 | Cylinder head | В корзину | |
4 | 50A0834 | Piston | В корзину | |
5 | 80A1355 | Support ring | В корзину | |
6 | 34C0033 | Seal ring | В корзину | |
7 | 12B0032 | O-RING | В корзину | |
8 | 13D1353 | Cylinder body | В корзину | |
9 | 14D0540 | Piston rod | В корзину | |
10 | 12B0156 | O-RING | В корзину | |
11 | 13B1239 | Dust ring | В корзину | |
12 | 80A1353 | Support ring | В корзину | |
13 | 13B1240 | Y-seal | В корзину | |
14 | 06B0008 | Шайба | В корзину | |
15 | 04B0266 | SCREW | В корзину | |
16 | 34C0030 | Seal | В корзину | |
17 | 00B0005 | BOLT | В корзину | |
18 | 35C0013 | Прокладка | В корзину | |
19 | 55A0404 | Bushing | В корзину | |
20 | Steelball | Steel ball | В корзину | |
21 | 04B0078 | Болт | В корзину |
