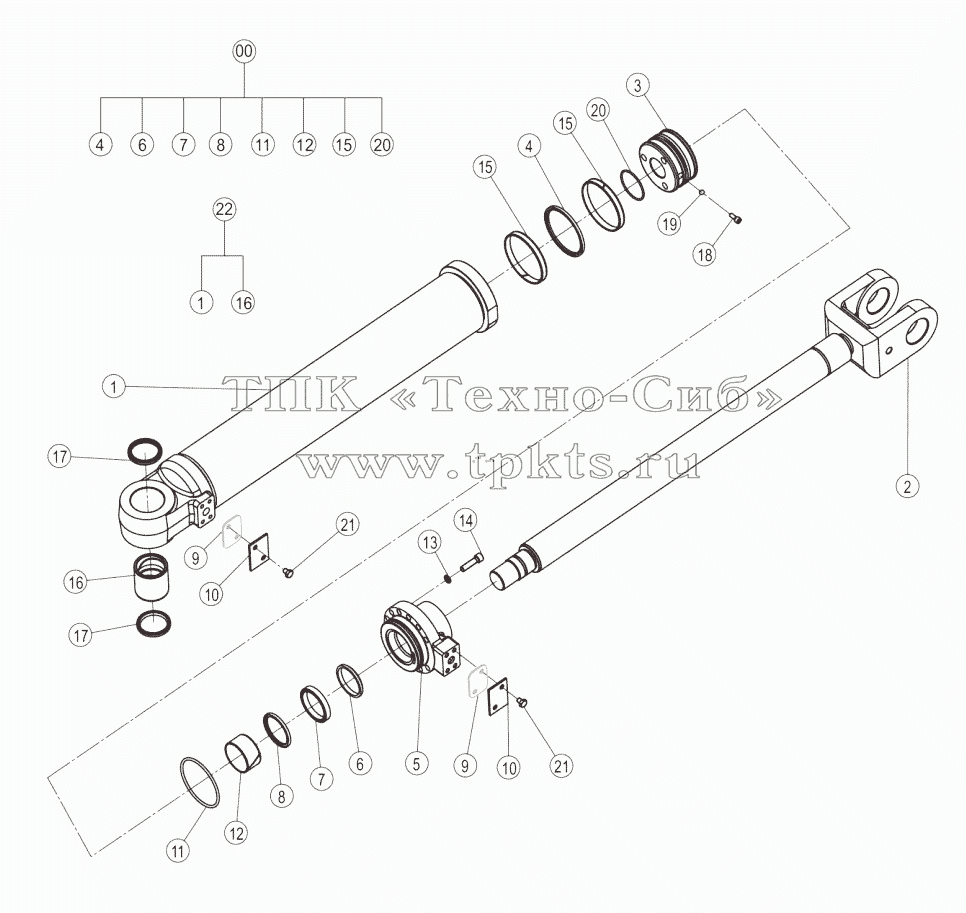

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| SP151741 | SP151741 | Boom cylinder repair kit | В корзину | |
| 1 | 13D1381 | Cylinder body | В корзину | |
| 2 | 14D0550 | Piston rod | В корзину | |
| 3 | 50A0833 | Piston | В корзину | |
| 4 | 34C0032 | Seal ring | В корзину | |
| 5 | 53A2191 | Cylinder head | В корзину | |
| 6 | 13B1239 | Dust ring | В корзину | |
| 7 | 13B1240 | Y-seal | В корзину | |
| 8 | 34C0030 | Seal | В корзину | |
| 9 | Shum | Shim | В корзину | |
| 10 | 11A0003 | Крышка | В корзину | |
| 11 | 12B0107 | O-RING | В корзину | |
| 12 | 80A1353 | Support ring | В корзину | |
| 13 | 06B0008 | Шайба | В корзину | |
| 14 | 04B0266 | SCREW | В корзину | |
| 15 | 80A1354 | Support ring | В корзину | |
| 16 | 55A0404 | Bushing | В корзину | |
| 17 | 35C0013 | Прокладка | В корзину | |
| 18 | 04B0078 | Болт | В корзину | |
| 19 | Steelball | Steel ball | В корзину | |
| 20 | 12B0032 | O-RING | В корзину | |
| 21 | 00B0301 | Болт | В корзину | |
| 22 | 13D1381X1 | Cylinder body | В корзину |
