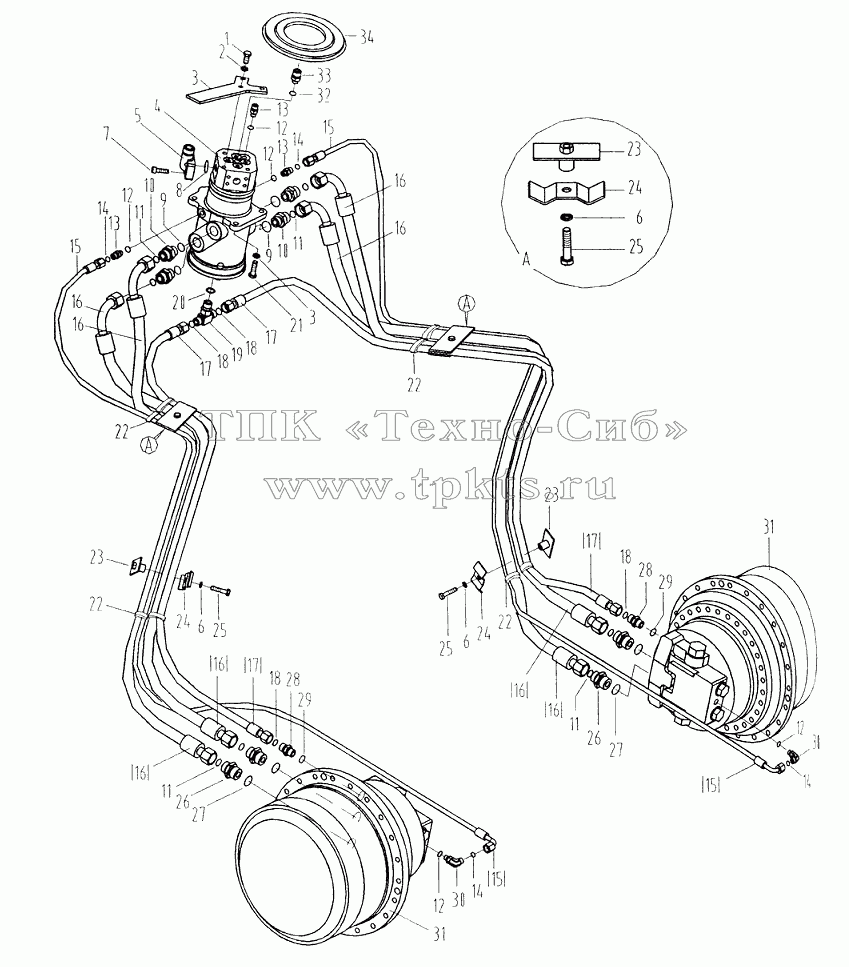

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 00B0011 | Болт | В корзину | |
2 | 06B0008 | Шайба | В корзину | |
3 | 13A0670 | Пластина фиксирующая | В корзину | |
4 | 12C0152 | Центральное соединение | В корзину | |
5 | 03А0143 | Соединение фланцевое | В корзину | |
6 | 06B0002 | Шайба | В корзину | |
7 | 00B0084 | Винт | В корзину | |
8 | 12B0444 | Кольцо круглого сечения | В корзину | |
9 | 12B0431 | Кольцо круглого сечения | В корзину | |
10 | 00A0726 | Штуцер | В корзину | |
11 | 12B0438 | Кольцо круглого сечения | В корзину | |
12 | 12B0428 | Кольцо круглого сечения | В корзину | |
13 | 00A0727 | Штуцер | В корзину | |
14 | 12B0434 | Кольцо круглого сечения | В корзину | |
15 | 06C0003 | Рукав | В корзину | |
16 | 07C0002 | Рукав | В корзину | |
17 | 06C0004 | Рукав | В корзину | |
18 | 12B0436 | Кольцо круглого сечения | В корзину | |
19 | 32C0062 | Штуцер | В корзину | |
20 | 12B0430 | Кольцо круглого сечения | В корзину | |
21 | 00B0013 | Болт | В корзину | |
22 | 37B0004 | Хомут | В корзину | |
23 | 00D0019 | Кронштейн | В корзину | |
24 | 20A0085 | Пластина нажимная | В корзину | |
25 | 00B0048 | Болт | В корзину | |
26 | 00A0730 | Штуцер | В корзину | |
27 | 12B0432 | Кольцо круглого сечения | В корзину | |
28 | 00A0731 | Штуцер | В корзину | |
29 | 12B0430 | Кольцо круглого сечения | В корзину | |
30 | 31C0071 | Штуцер | В корзину | |
31 | 11C0025 | Мотор и редуктор хода | В корзину | |
32 | 12B0429 | Кольцо круглого сечения | В корзину | |
33 | 00A0728 | Штуцер | В корзину | |
34 | 82A0017 | Крышка | В корзину |
