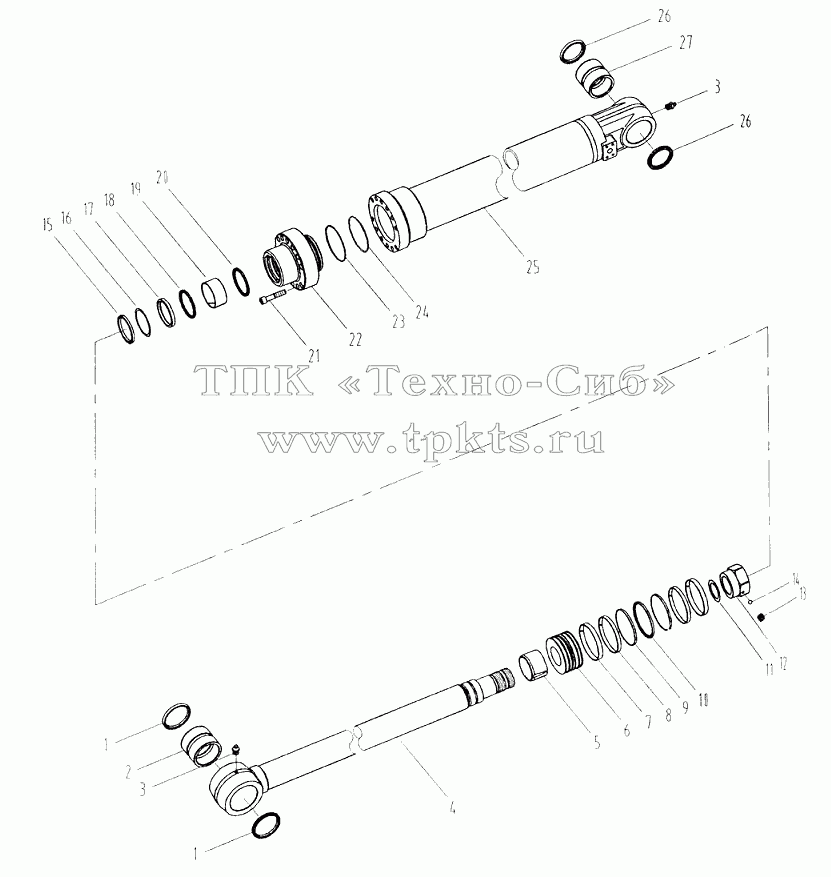

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 13B0241 | Кольцо уплотнительное | В корзину | |
2 | 55A0731 | Втулка | В корзину | |
3 | 10B0014 | Ниппель | В корзину | |
4 | 61A0301 | Шток поршня | В корзину | |
5 | 55A0736 | Кольцо демпферное | В корзину | |
6 | 50A0084 | Поршень | В корзину | |
7 | 85A0239 | Кольцо уплотнительное | В корзину | |
8 | 85A0240 | Кольцо уплотнительное | В корзину | |
9 | 07B0089 | Кольцо упорное | В корзину | |
10 | 34C0228 | Кольцо уплотнительное | В корзину | |
11 | 57A0239 | Прокладка | В корзину | |
12 | 03B0466 | Гайка | В корзину | |
13 | 04B0284 | Винт | В корзину | |
14 | 20B0046 | Шарик | В корзину | |
15 | 13B0242 | Кольцо пылезащитное | В корзину | |
16 | 07B0090 | Кольцо упорное | В корзину | |
17 | 13B0243 | Кольцо U-образного сечения | В корзину | |
18 | 80A0173 | Кольцо уплотнительное | В корзину | |
19 | 85A0241 | Кольцо уплотнительное | В корзину | |
20 | 80A0174 | Кольцо уплотнительное | В корзину | |
21 | 04B0026 | Болт | В корзину | |
22 | 53A0285 | Крышка гидроцилиндра | В корзину | |
23 | 07B0091 | Кольцо упорное | В корзину | |
24 | 12B0507 | Кольцо круглого сечения | В корзину | |
25 | 13D0159 | Корпус гидроцилиндра | В корзину | |
26 | 13B0246 | Кольцо уплотнительное | В корзину | |
27 | 55A0726 | Втулка | В корзину |
