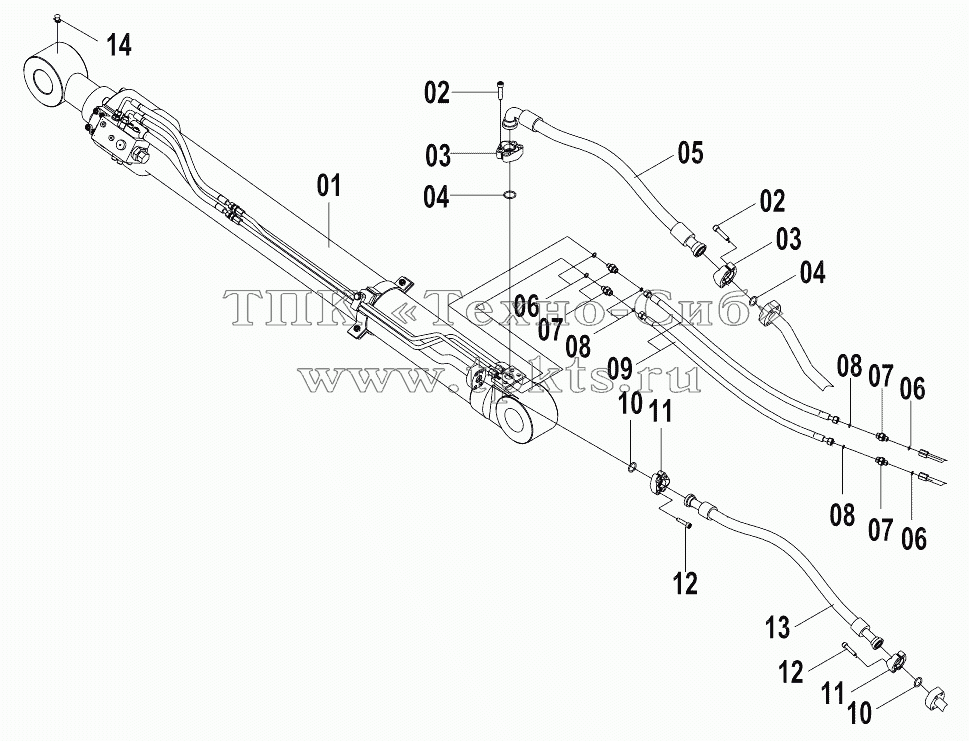

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 10C1051 | Arm cylinder | В корзину | |
1 | 10С1478 | Arm cylinder as | В корзину | |
2 | 04B0703 | SCREW | В корзину | |
3 | 04A0268 | SPLIT FLANGE | В корзину | |
4 | 12B0445 | Кольцо круглого сечения | В корзину | |
5 | 07C1276 | Hose as | В корзину | |
6 | 12B0428 | Кольцо круглого сечения | В корзину | |
7 | 00A4386 | Connector | В корзину | |
7 | 00A3491 | Connector | В корзину | |
8 | 12B1405 | O-RING | В корзину | |
9 | 05C2634 | Hose as | В корзину | |
10 | 12B0444 | Кольцо круглого сечения | В корзину | |
11 | 04A0252 | Хомут | В корзину | |
12 | 04B0670 | Screw | В корзину | |
13 | 06C4983 | Hose as | В корзину | |
14 | 86A0258 | Защита | В корзину |
