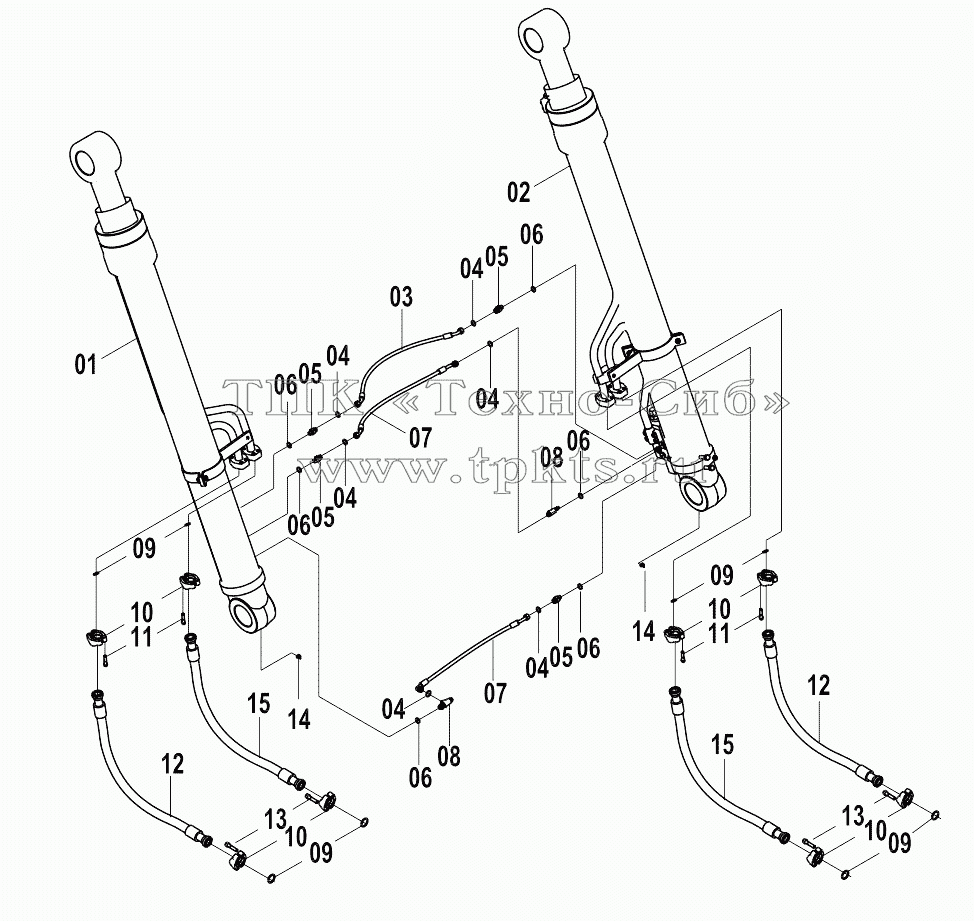

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 10C1037 | Boom cylinder as-lh | В корзину | |
2 | 10C1038 | Boom cylinder as-rh | В корзину | |
3 | 05C2695 | Hose as | В корзину | |
3 | 05C3542 | Hose as | В корзину | |
4 | 12B1406 | O-ring | В корзину | |
4 | 12B1405 | O-RING | В корзину | |
5 | 00A3491 | Connector | В корзину | |
5 | 00A4386 | Connector | В корзину | |
6 | 12B0428 | Кольцо круглого сечения | В корзину | |
7 | 05C2685 | Hose as | В корзину | |
7 | 05C2680 | Hose as | В корзину | |
8 | 32C0408 | Tee | В корзину | |
9 | 12B0444 | Кольцо круглого сечения | В корзину | |
10 | 04A0252 | Хомут | В корзину | |
11 | 04B0670 | Screw | В корзину | |
12 | 06C4885 | Hose as | В корзину | |
13 | 04B0415 | SCREW | В корзину | |
14 | 86A0258 | Защита | В корзину | |
15 | 06C4286 | Hose as | В корзину |
