Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG 925D › 11E0521 (D) WORK IMPLEMENT LINES AS

Каталоги запасных частей к спецтехнике LiuGong CLG 925D 11E0521 (D) WORK IMPLEMENT LINES AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
5
6
6
6
7
7
7
8
8
8
8
9
10
11
11
12
12
12
13
13
13
14
14
15
15
16
16
16
17
17
18
19
20
20
20
21
22
24
25
26

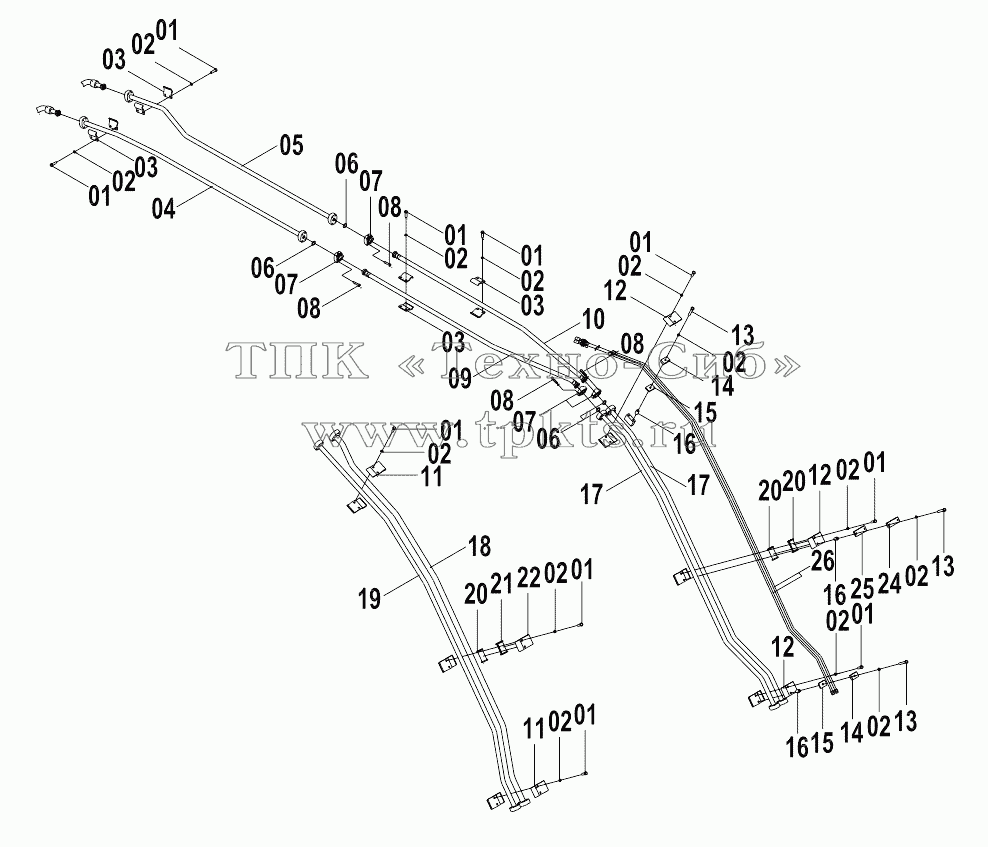

Позиция на иллюстрации Заводской номер детали Название детали
1 00B0429 BOLT В корзину
2 06B0008 Шайба В корзину
3 22A0493 Хомут В корзину
4 02C0697 Tube as В корзину
5 02C0698 Tube as В корзину
6 12B0444 Кольцо круглого сечения В корзину
7 04A0252 Хомут В корзину
8 04B0670 Screw В корзину
9 02C0695 Tube as В корзину
10 02C0696 Tube as В корзину
11 22A2757 Clamp В корзину
12 22A2756 Clamp В корзину
13 01B0533 BOLT В корзину
14 15A1135 Пластина В корзину
15 13A1104 Пластина В корзину
16 55A2689 Bush В корзину
17 02C0694 Tube as В корзину
18 02C0693 Tube as В корзину
19 02C0692 Tube as В корзину
20 83A0701 Boot В корзину
21 83A0702 BOOT В корзину
22 22A2758 Clamp В корзину
24 15A3856 Plate В корзину
25 13A4232 Plate В корзину
26 10D4520 Tube as В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
