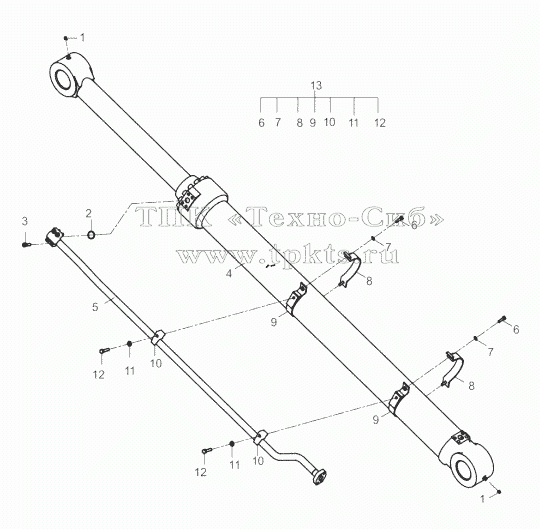

Каталоги запасных частей к спецтехнике LiuGong CLG-933E 11Y0043-003-04 WORK IMPLEMENT LINES AS

1

1

2

3

4

5

6

6

6

7

7

7

8

8

8

9

9

9

10

10

10

11

11

11

12

12

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
10C1918	10C1918		ARM CYLINDER AS	В корзину
1	86A0258		Защита	В корзину
2	12B0445		Кольцо круглого сечения	В корзину
3	04B0671		SCREW	В корзину
4	10C1673		ARM CYLINDER	В корзину
5	10D8604		TUBE AS	В корзину
6	00B0458		BOLT	В корзину
7	06B0472		WASHER	В корзину
8	21A2939		CLAMP	В корзину
9	17D0635		CLAMP	В корзину
10	72A0248		Хомут	В корзину
11	06B0668		WASHER	В корзину
12	01B1050		BOLT	В корзину
13	09C1126		CLAMP	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
