Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG-933E › 11Y0043-003-05 WORK IMPLEMENT LINES AS

Каталоги запасных частей к спецтехнике LiuGong CLG-933E 11Y0043-003-05 WORK IMPLEMENT LINES AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
12
13
14
15
16
16
16
16
16
16
17
17

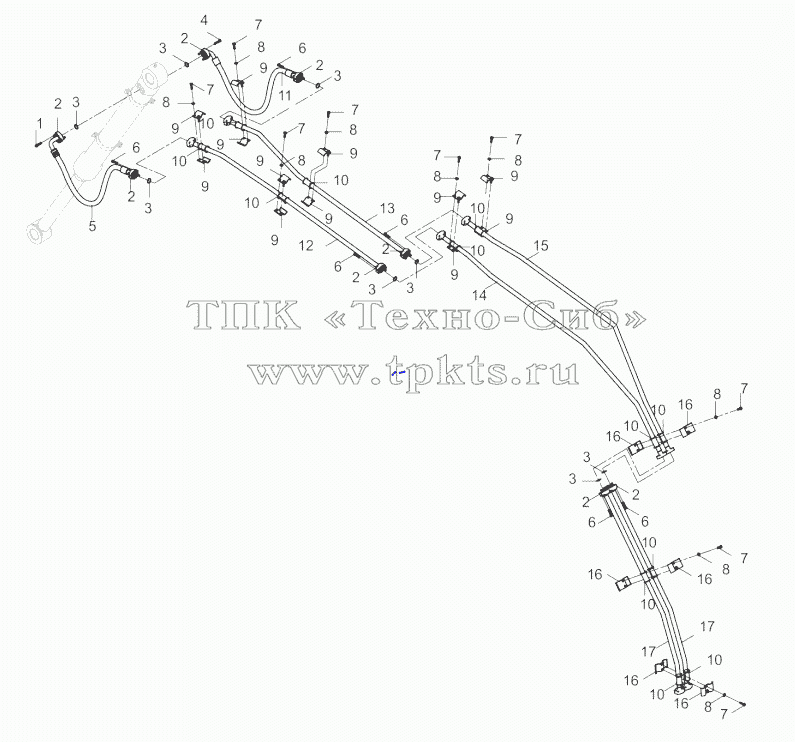

Позиция на иллюстрации Заводской номер детали Название детали
1 04В0671 SCREW В корзину
2 04А0268 SPLIT FLANGE В корзину
3 12В0445 O-RING В корзину
4 04В0672 SCREW В корзину
5 07С3495 HOSE AS В корзину
6 04В0748 SCREW В корзину
7 00В0429 BOLT В корзину
8 06В0668 WASHER В корзину
9 22А2562 CLAMP В корзину
10 83А0702 BOOT В корзину
11 07С3496 HOSE AS В корзину
12 10D8039 TUBE AS В корзину
13 10D8040 TUBE AS В корзину
14 09D0336 TUBE AS В корзину
15 09D0338 TUBE AS В корзину
16 22А2604 CLAMP В корзину
17 09D0337 TUBE AS В корзину
