Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LG933L › КПП в сборе (330101)

Каталоги запасных частей к спецтехнике SDLG LG933L КПП в сборе (330101)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
14
14
15
15
16
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
44
44
45
45
45
46
46
46
47
48
49
50
51
52
52
52
52
53
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
67

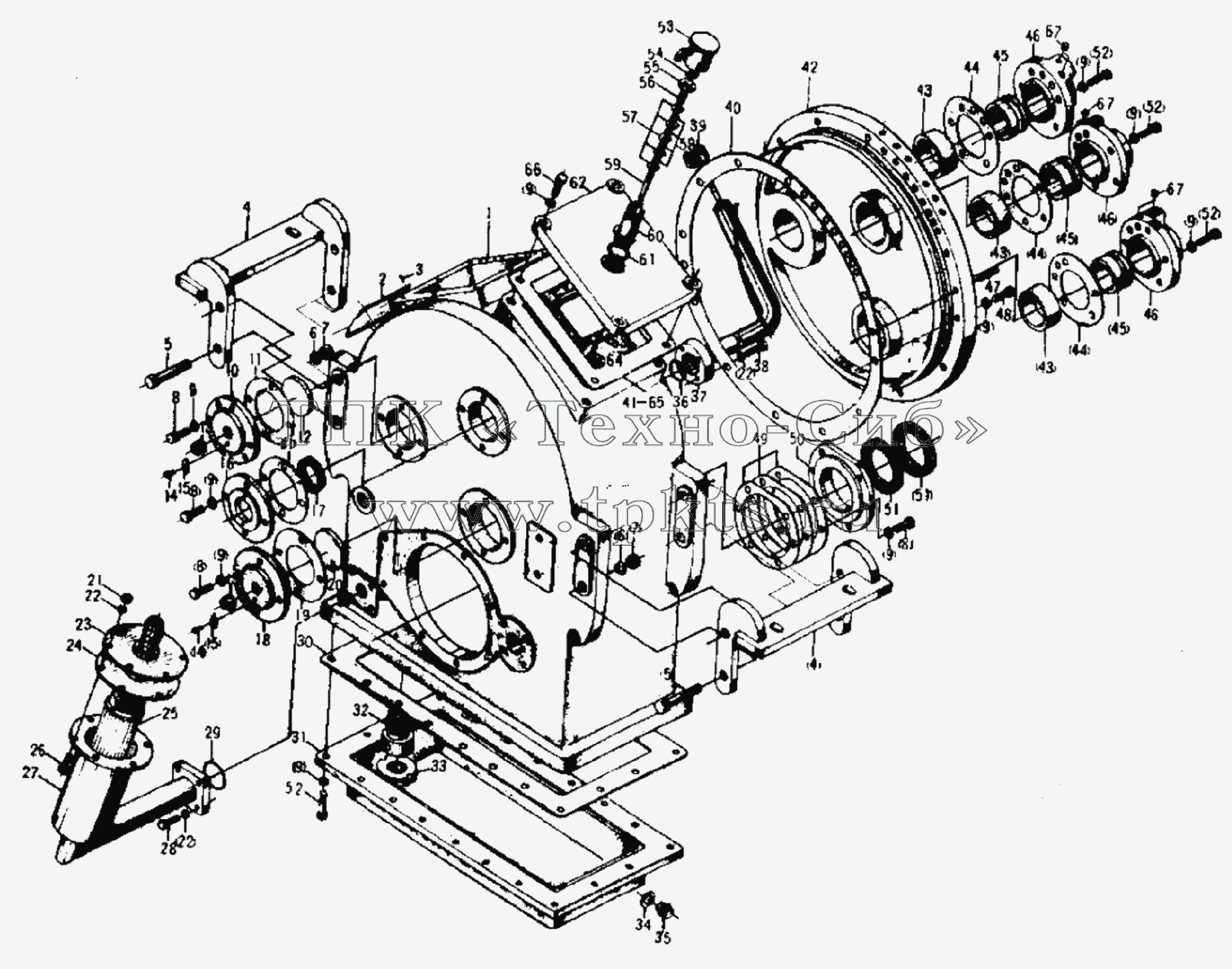

Позиция на иллюстрации Заводской номер детали Название детали
1 4110000499227 Корпус коробки В корзину
2 4110000038102 Заводская табличка В корзину
3 4019000002 Rivet gb827-2*6-bl2 В корзину
4 4110000499228 Кронштейн В корзину
5 4012000041 Болт В корзину
6 4015000098 WASHER GB93-16-65Mn В корзину
7 4013000016 NUT В корзину
8 4011000082 BOLT В корзину
9 4015000025 Washer В корзину
10 4110000038110 Торцевая крышка В корзину
11 4110000038111 Бумажная прокладка В корзину
12 4110000038112 Регулировочное кольцо В корзину
13 4110000038113 Регулировочный винт В корзину
14 4011000779 Шайба В корзину
15 4110000038115 Стопорная пластина В корзину
16 4110000038116 Торцевая крышка входного вала В корзину
17 4030000640 Сальник В корзину
18 4110000038118 Торцевая крышка промежуточного вала В корзину
19 4110000038119 Бумажная прокладка В корзину
20 4110000038120 Регулировочное кольцо маслоотражательной крышки В корзину
21 4013000033 NUT В корзину
22 4015000036 WASHER В корзину
23 4110000038049 Фланцевое соединение В корзину
24 4110000038124 Прокладка В корзину
25 4110000038125 Фильтрующий элемент В корзину
26 4011000106 BOLT В корзину
27 4110000499223 Фланцевое соединение В корзину
28 4011000107 BOLT В корзину
29 4110000038129 O-образное кольцо В корзину
30 4110000038130 Уплотнительная прокладка В корзину
31 4110000038131 Масляный картер В корзину
32 4110000038132 Всасывающий маслопровод В корзину
33 4110000038133 Постоянный магнит В корзину
34 4110000499225 Шайба В корзину
35 4110000499226 Заглушка В корзину
36 4030000464 O-образное кольцо В корзину
37 4110000038381 Комбинированный маслопровод В корзину
38 4011000107 BOLT В корзину
39 4110000038139 Пробка маслопровода В корзину
40 4110000038140 Бумажная прокладка большой торцевой крышки В корзину
41 4110000038326 Набор бумажных прокладок В корзину
42 4110000038142 Большая торцевая крышка В корзину
43 4110000038143 Втулка вала В корзину
44 4110000038144 Прокладка В корзину
45 4110000038145 Втулка внешнего уплотнения В корзину
46 4110000038146 Крышка для масловпускного отверстия В корзину
47 4016000237 Штифт В корзину
48 4014000185 SCREW GB70-M10x30EpZn-8.8 В корзину
49 4110000038149 Регулировочная прокладка выходного вала В корзину
50 4110000038150 Маслоуплотнительная крышка переднего выходного вала В корзину
51 4030000641 Сальник В корзину
52 4011000084 BOLT В корзину
53 4110000038153 Крышка вентилятора В корзину
54 4013000218 Гайка В корзину
55 4110000038155 вентиляция В корзину
56 4110000038156 Медная втулка В корзину
57 4110000038157 Лабиринтовая пластина В корзину
58 4110000038158 Медная промежуточная втулка В корзину
59 4110000038159 Длинный винт В корзину
60 4110000038160 Корпус В корзину
61 4110000038161 Бумажная прокладка В корзину
62 4110000038162 Крышка коробки В корзину
63 4110000038163 Маслоотражательная крышка В корзину
64 4019000051 Заклепка В корзину
65 4110000038165 Бумажная прокладка В корзину
66 4011000085 BOLT В корзину
67 4110000038167 Пробка В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
