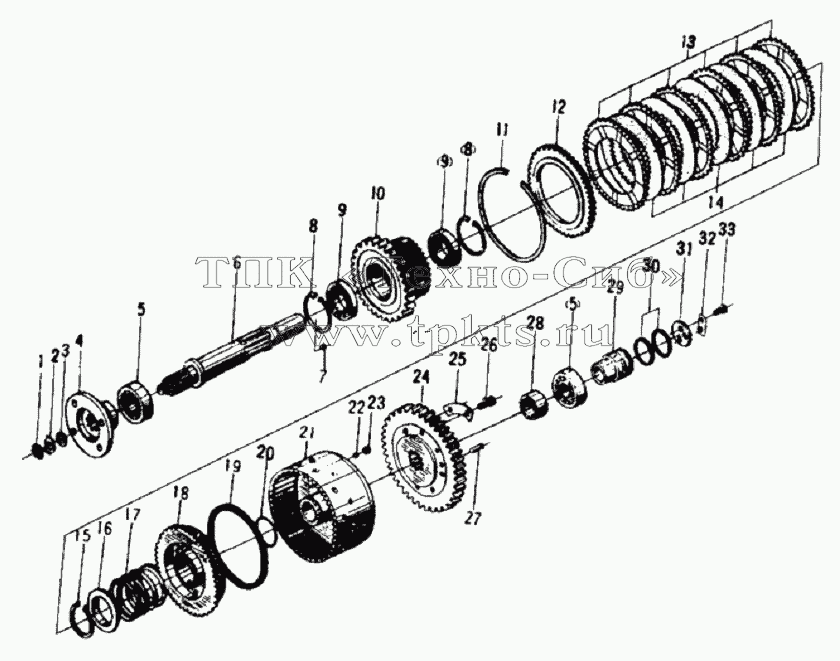

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 4013000220 | Гайка | В корзину | |
2 | 4015000285 | Шайба | В корзину | |
3 | 4110000038171 | Шайба | В корзину | |
4 | 4110000038172 | Фланец в сборе | В корзину | |
5 | 4021000185 | Подшипник | В корзину | |
6 | 4110000038174 | Входной вал | В корзину | |
7 | 4110000038175 | Пробка | В корзину | |
8 | 4015000221 | Упорное кольцо | В корзину | |
9 | 4021000183 | Подшипник | В корзину | |
10 | 4110000038178 | Шестерня | В корзину | |
11 | 4110000038179 | Упорное кольцо | В корзину | |
12 | 4110000038180 | Внешняя торцевая крышка | В корзину | |
13 | 4110000038181 | Внешняя фрикционная накладка | В корзину | |
14 | 4110000038182 | Внутренняя фрикционная накладка | В корзину | |
15 | 4015000284 | Упорное кольцо | В корзину | |
16 | 4110000038184 | Держатель пружины | В корзину | |
17 | 4110000038185 | Пружина | В корзину | |
18 | 4110000038186 | Поршень | В корзину | |
19 | 4110000038187 | Маслоуплотнительное кольцо | В корзину | |
20 | 4030000638 | O-ring | В корзину | |
21 | 4110000038189 | Корпус сцепления в сборе | В корзину | |
22 | 4090000126 | STEEL BALL GB308-5-GCr15 | В корзину | |
23 | 4110000038191 | Гнездо клапана | В корзину | |
24 | 4110000038192 | Шестерня | В корзину | |
25 | 4110000038193 | Стопорная пластина | В корзину | |
26 | 4011000082 | BOLT | В корзину | |
27 | 4016000125 | Штифт | В корзину | |
28 | 4110000038196 | Втулка вала | В корзину | |
29 | 4110000038197 | Внутренняя маслоуплотнительная втулка | В корзину | |
30 | 4110000038198 | Поршневое кольцо | В корзину | |
31 | 4110000038199 | Упор цапфы | В корзину | |
32 | 4110000038200 | Стопорный клапан | В корзину | |
33 | 4011000632 | BOLT GB5783-M8x16-8.8 | В корзину |
