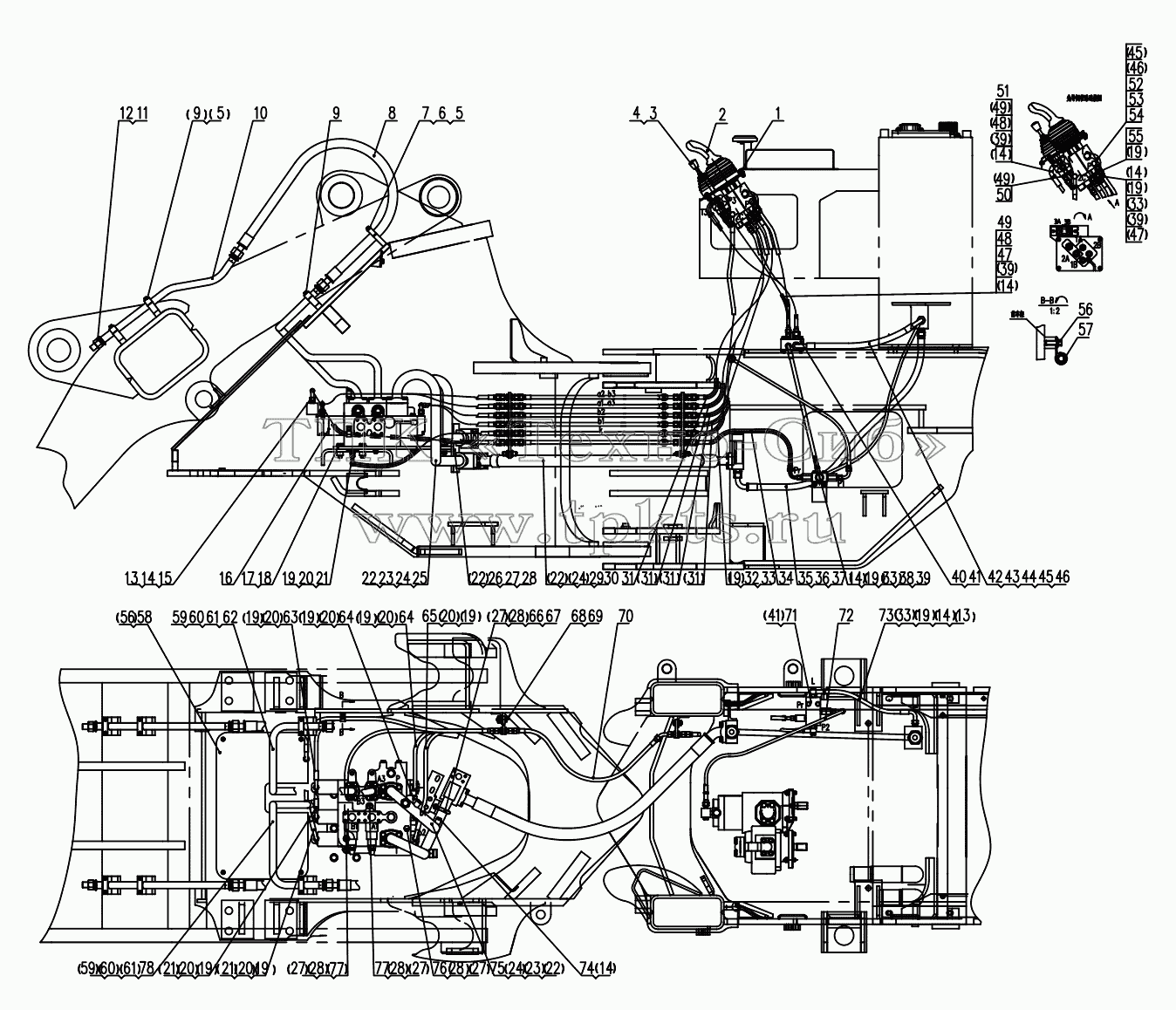

Позиция на иллюстрации Заводской номер детали Название детали
1 4011000447 BOLT В корзину
2 4120000370 MONOLEVER PILOT VALVE DXS-OO В корзину
3 4120001074 PILOT VALVE В корзину
4 4011000458 BOLT В корзину
5 4011000230 BOLT GB16674-M10x65EpZn-8.8 В корзину
6 2912001461 RUBBER PLATE В корзину
7 2912001462 PRESS PLATE В корзину
8 4041001121 PIPE LGB127-414170 В корзину
9 2912001464 PRESS PLATE В корзину
10 2912001465 OIL TUBE TO CHAMBER OF LIFTING CYLINDER В корзину
11 4030000504 O-RING GB3452.1-25.8x1.80G В корзину
12 4041000708 BLOCKING В корзину
13 4041000150 STAIGHT JOINT В корзину
14 4041000767 O-RING В корзину
15 4041000506 PIPE LGB128-005126 В корзину
16 4030000182 CONTROL VALVE D32A-18 В корзину
17 4011000149 BOLT GB16674-M16x50EpZn-8.8 В корзину
18 2912000754 SET PLATE OF OIL INLET TUBE В корзину
19 2912001493 WASHER В корзину
20 2912000766 JOINT В корзину
21 4041000505 PIPE LGB125-005138 В корзину
22 4011000477 BOLT В корзину
23 4041000010 FLANGE В корзину
24 4030000130 O-RING В корзину
25 2912000003 OIL RETURN TUBE OF THE CONTROL VALVE В корзину
26 2912001212 FTEADY REST В корзину
27 4013000011 NUT В корзину
28 4015000168 WASHER В корзину
29 4041000011 FLANGE В корзину
30 4041000894 PIPE LGB161-014135 В корзину
31 2912000763 PIPE OF PILOT В корзину
32 2912000762 PIPE OF PILOT VALVE 2C В корзину
33 4011000344 BOLT В корзину
34 2912001100 REAR PIPE FROM LIFTING CYLINDER TO SELECTION VALVE В корзину
35 4041001011 PIPE LGB165-014160 В корзину
36 4041000577 STAIGHT JOINT LGB120-03633 В корзину
37 4041000765 O-RING В корзину
38 2912001220 PIPE SELECTION VALVE TO BLOCK В корзину
39 4041000604 JOINT В корзину
40 2912001211 BLOCK В корзину
41 4011000279 BOLT GB16674-M10x60EpZn-8.8 В корзину
42 2912001224 PIPE BLOCK TO HYDRAULIC TANK ASSEMBLY В корзину
43 4041000095 CONNECTER В корзину
44 4041000768 O-RING LGB168-11524 В корзину
45 4041000143 STAIGHT JOINT LGB120-02222 В корзину
46 4041000771 O-RING В корзину
47 2912001085 FRONT PILOT PIPE В корзину
48 2912001032 BOLT В корзину
49 2912001338 WASHER В корзину
50 2912001034 STRAIGHT COUPLING В корзину
51 2912001033 OIL RETURN PIPE OF PILOT VALVE В корзину
52 2912001226 OIL RETURN PIPE OF PILOT VALVE В корзину
53 2912001522 WASHER В корзину
54 4011000366 BOLT В корзину
55 2912000765 JOINT В корзину
56 4011000461 BOLT В корзину
57 2912000767 PIPE CLIP В корзину
58 2912001479 FRONT CAP В корзину
59 4011000475 BOLT В корзину
60 4030000029 O-RING В корзину
61 4041000027 FLANGE В корзину
62 2912001481 OIL TUBE OF CONTROL VALVE В корзину
63 4041000503 PIPE LGB161-005126 В корзину
64 4041000502 PIPE LGB161-005075 В корзину
65 4041000210 PIPE LGB161-005091 В корзину
66 4041000954 U-BOLT LGB159-14254 В корзину
67 4041000955 BOTTOM SHEET LGB160-4254 В корзину
68 2912001119 TWO-WAY PILOT OIL PIPE GROUP 2 В корзину
69 4011000479 BOLT В корзину
70 4041000652 PIPE LGB129-005090 В корзину
71 4120000448 PRESSURE SELECTION VALVE В корзину
72 2912000755 OIL INLET PIPE OF SELECTION VALVE В корзину
73 2912000756 OIL RETURN PIPE FOR SELECTION VALVE В корзину
74 4041000774 PLUG В корзину
75 2912001215 OIL INLET TUBE OF OIL INLET TUBE В корзину
76 4011000056 BOLT В корзину
77 4011000057 BOLT В корзину
78 2912001483 OIL TUBE OF CONTROL VALVE В корзину
