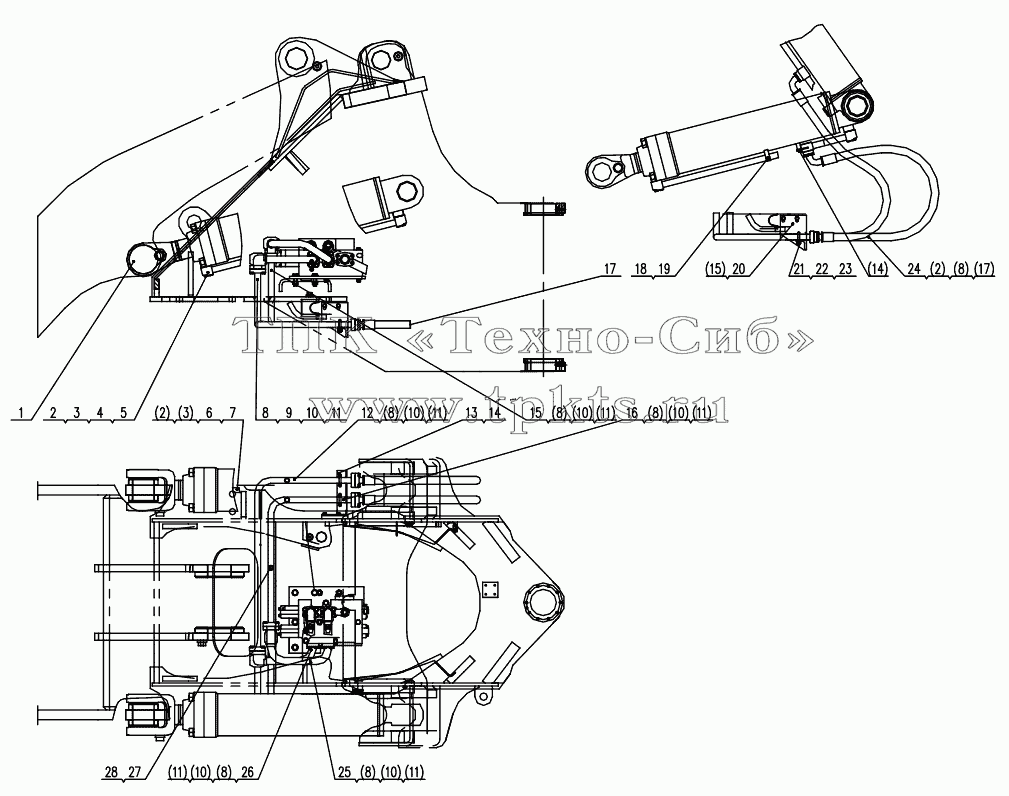

Каталоги запасных частей к спецтехнике SDLG LG969 LIFTING CYLINDER ASSEMBLY
/12.gif)
1
2
2
2
3
3
4
5
6
7
8
8
8
8
8
8
8
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
4120000600 |
|
LIFTING CYLINDER HSGF-180x100x7798-1348 |
В корзину
|
| 2 |
4030000026 |
|
O-RING |
В корзину
|
| 3 |
4011000473 |
|
BOLT |
В корзину
|
| 4 |
2913000851 |
|
OIL TUBE TO SMALLL CHAMBER OF LEFT LIFTING CYLINDER |
В корзину
|
| 5 |
2913000003 |
|
OIL TUBE OF BIG CHAMBER LEFT LIFTING CYLINDER |
В корзину
|
| 6 |
2913000845 |
|
OIL TUBE TO SMALLL CHAMBER OF RIGHT LIFTING CYLINDER |
В корзину
|
| 7 |
2913000005 |
|
OIL TUBE OF BIG CHAMBER RIGHT LIFTING CYLINDER |
В корзину
|
| 8 |
4011000475 |
|
BOLT |
В корзину
|
| 9 |
2913000854 |
|
OIL TUBE OF LIFTING CYLINDER |
В корзину
|
| 10 |
4041000056 |
|
FLANGE |
В корзину
|
| 11 |
4030000029 |
|
O-RING |
В корзину
|
| 12 |
2913000847 |
|
OIL TUBE OF LIFTING CYLINDER |
В корзину
|
| 13 |
2913000856 |
|
RIGHT FIX PLATE |
В корзину
|
| 14 |
4011000488 |
|
BOLT |
В корзину
|
| 15 |
2913000965 |
|
OIL TUBE OF LIFTING CYLINDER |
В корзину
|
| 16 |
2913000964 |
|
OIL TUBE OF LIFTING CYLINDER |
В корзину
|
| 17 |
4041000043 |
|
FLANGE |
В корзину
|
| 18 |
2913000011 |
|
CAMPLE |
В корзину
|
| 19 |
4011000458 |
|
BOLT |
В корзину
|
| 20 |
2913000857 |
|
LEFT FIX PLATE |
В корзину
|
| 21 |
4011000556 |
|
U-BOLT |
В корзину
|
| 22 |
4013000007 |
|
NUT |
В корзину
|
| 23 |
4015000162 |
|
Washer |
В корзину
|
| 24 |
4041000649 |
|
PIPE OF LGB106-010130 |
В корзину
|
| 25 |
2913000752 |
|
BIG THREE-WAY OIL TUBE TO CHAMBER OF LIFTING CYLINDER |
В корзину
|
| 26 |
2913000014 |
|
THREE TUBE OF LIFT CYLINDER |
В корзину
|
| 27 |
4041000774 |
|
PLUG |
В корзину
|
| 28 |
4041000767 |
|
O-RING |
В корзину
|
