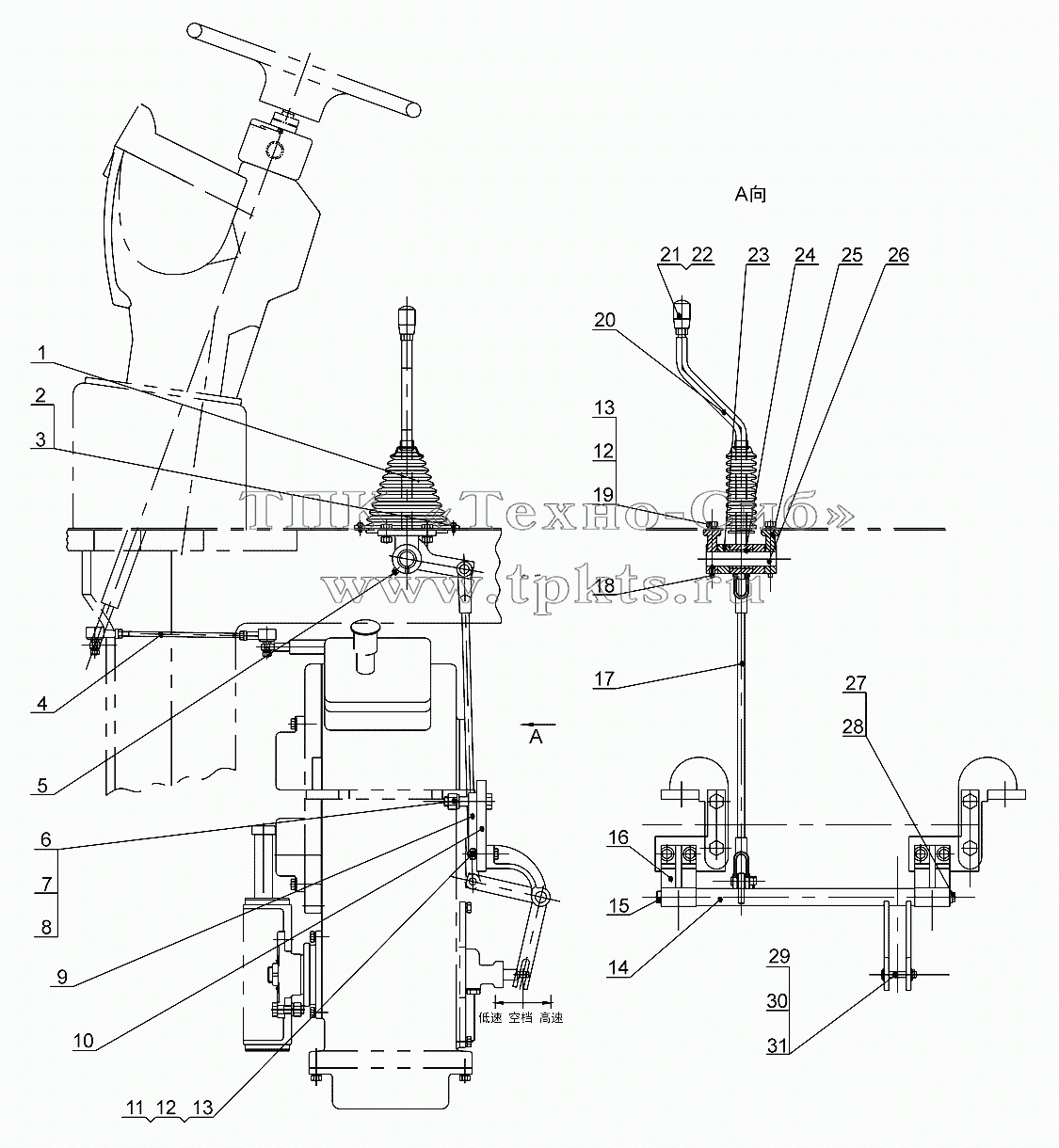

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 251800359 | Резиновая втулка | В корзину | |
2 | 805100056 | Винт М5х12 | В корзину | |
3 | 805300183 | Шайба 5 | В корзину | |
4 | 251700455 | Соединительный рычаг | В корзину | |
5 | 801100336 | Масленка M10x1 | В корзину | |
6 | 805000217 | Болт М16х100 | В корзину | |
7 | 805200051 | Гайка М16 | В корзину | |
8 | 805300011 | Шайба 16 | В корзину | |
9 | 250100161 | Подстилка | В корзину | |
10 | 250100162 | Упорная пластинка | В корзину | |
11 | 805000207 | Болт M10x45 | В корзину | |
12 | 805200048 | Гайка М10 | В корзину | |
13 | 805300014 | Шайба 10 | В корзину | |
14 | 250100881 | Нижний механизм | В корзину | |
15 | 250100174 | Вал | В корзину | |
16 | 250100436 | Опора | В корзину | |
17 | 250100882 | Соединительный рычаг | В корзину | |
18 | 805101818 | Винт М6х16 | В корзину | |
19 | 805001924 | Болт М10х25 | В корзину | |
20 | 250900396 | Рычаг управления | В корзину | |
21 | 801902748 | Шар ручки | В корзину | |
22 | 805200049 | Гайка М12 | В корзину | |
23 | 250200195 | Промежуточное тело | В корзину | |
24 | 250200196 | Гильза С1 | В корзину | |
25 | 250200197 | Насадка | В корзину | |
26 | 250100413 | Вал | В корзину | |
27 | 805000018 | Болт М8х20 | В корзину | |
28 | 250100437 | Шайба | В корзину | |
29 | 805600002 | Вал штифта B10х60 | В корзину | |
30 | 805601544 | Штифт 2.5x25 | В корзину | |
31 | 805300017 | Шайба 10 | В корзину |
