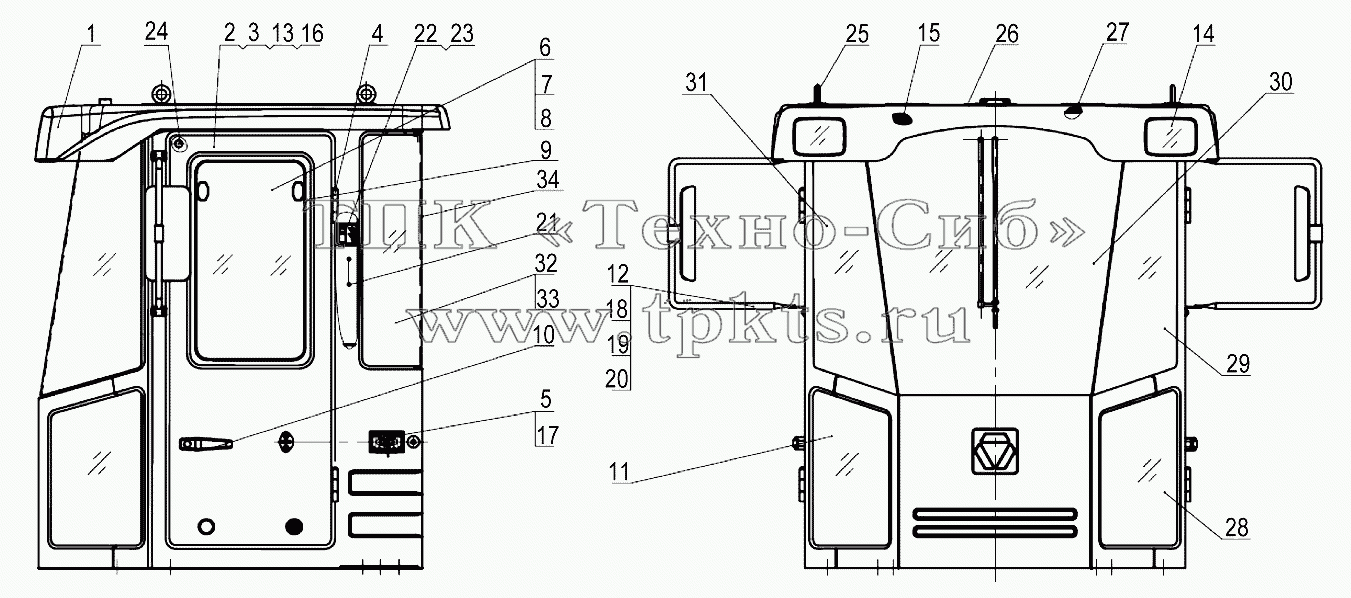

Каталоги запасных частей к спецтехнике XCMG LW300FN Сборка водительской кабины 251702994
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
251703052 |
|
Сварочная кабина в сборе |
В корзину
|
| 2 |
251800893 |
|
Левая дверь в сборе |
В корзину
|
| 3 |
251703237 |
|
Правая дверь в сборе |
В корзину
|
| 4 |
251800475 |
|
Узел петли для дверки |
В корзину
|
| 5 |
251800900 |
|
Французский замок в сборе |
В корзину
|
| 6 |
251700238 |
|
Левое раздвижное окно в сборе |
В корзину
|
| 7 |
251805115 |
|
Правое раздвижное окно в сборе |
В корзину
|
| 8 |
805100275 |
|
Винт M5x16 |
В корзину
|
| 9 |
251805110 |
|
Штабик раздвижного окна |
В корзину
|
| 10 |
801503840 |
|
Блок дверного замка |
В корзину
|
| 10 |
801503908 |
|
Блок дверного замка |
В корзину
|
| 11 |
251800533 |
|
Правой переднее нижнее стекло |
В корзину
|
| 12 |
251800535 |
|
Зеркало заднего вида в сборе |
В корзину
|
| 13 |
251804366 |
|
Уплотнение двери |
В корзину
|
| 14 |
251702991 |
|
Электричество в кабине в сборе |
В корзину
|
| 15 |
251800857 |
|
Внутреннее украшение в кабине |
В корзину
|
| 16 |
227100142 |
|
Винт St4.2x16 |
В корзину
|
| 17 |
801905362 |
|
Уплотнительная прокладка |
В корзину
|
| 18 |
805000322 |
|
Болт М6х16 |
В корзину
|
| 19 |
805300029 |
|
Шайба М6 |
В корзину
|
| 20 |
805300030 |
|
Шайба М6 |
В корзину
|
| 21 |
805100102 |
|
Винт М5х25 |
В корзину
|
| 22 |
269901790 |
|
Знак огнетушителя |
В корзину
|
| 23 |
805101907 |
|
Винт М4х10 |
В корзину
|
| 24 |
801938303 |
|
Резиновая кратка |
В корзину
|
| 25 |
805100348 |
|
Винт M16 |
В корзину
|
| 26 |
251805701 |
|
Защитный чехол пучка проводов |
В корзину
|
| 27 |
251805135 |
|
Материалы для понижения шума кабины в сборе |
В корзину
|
| 28 |
251800534 |
|
Левое переднее нижнее стекло |
В корзину
|
| 29 |
251800529 |
|
Левое переднее стекло |
В корзину
|
| 30 |
251800528 |
|
Переднее ветровое стекло |
В корзину
|
| 31 |
251800483 |
|
Правое переднее стекло |
В корзину
|
| 32 |
251800532 |
|
Левое заднее стекло |
В корзину
|
| 33 |
251800531 |
|
Правое заднее стекло |
В корзину
|
| 34 |
251800530 |
|
Заднее стекло |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
